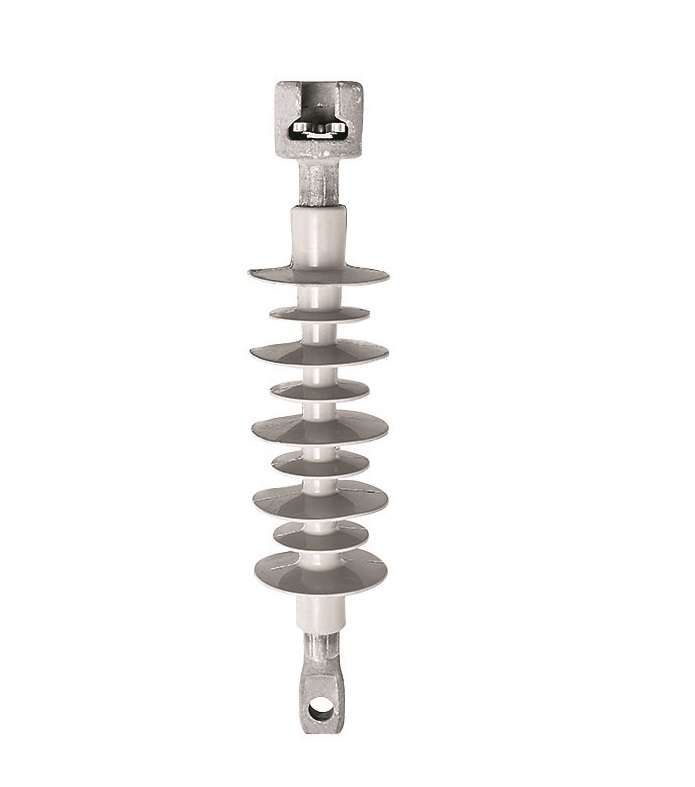

Изолятор натяжной полимерный SML 70/20 ГС 20 кВ 70 кН НИЛЕД 13400162

Изолятор полимерный натяжной SML 70/20 ГС от бренда НИЛЕД используется для механического крепления и электроизоляции проводов на воздушных линиях электропередачи и в распределительных устройствах подстанций. Его прочная конструкция и устойчивость к экстремальным условиям делают его надёжным решением для сетей 6–20 кВ.

Назначение и область применения

Изолятор полимерный натяжной SML 70/20 ГС применяется там, где требуется одновременно выдерживать значительную механическую нагрузку и обеспечивать надёжную изоляцию. Подходит для установки на опорах ЛЭП, в анкерных участках, переходах через дороги и реки, а также внутри распределительных устройств электростанций и подстанций переменного тока напряжением 6–20 кВ.

Технические характеристики

• Номинальное напряжение: 20 кВ
• Механическая прочность (МРН): не менее 70 кН
• Материал корпуса: кремнийорганическая ребристая оболочка
• Центральный стержень: стеклопластик высокой прочности
• Оконцеватели: стальные, оцинкованные, напрессованные
• Диапазон рабочих температур: от –60 C до +50 C
• Защита от УФ-излучения: да
• Сечение подходящих проводов: 16–95 мм2
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Изолятор полимерный натяжной SML 70/20 ГС рассчитан на стационарную установку. Крепится между двумя точками натяжения - например, между гирляндами или зажимами на опоре. Для монтажа используются стандартные штыревые или болтовые соединения, совместимые с оцинкованными оконцевателями. Диаметр посадочных мест соответствует типовым требованиям для натяжных изоляторов класса 20 кВ. Не требует специальных инструментов, кроме обычных слесарных.

Безопасность и стандарты

Произведён в соответствии с требованиями к изоляторам для воздушных линий электропередачи напряжением до 20 кВ. Конструкция исключает риск поверхностного пробоя благодаря ребристому профилю и hydrophobicному покрытию. Полимерная оболочка предотвращает образование водных плёнок даже при повышенной влажности. Соответствует нормам безопасности для работы в условиях повышенной запылённости и агрессивной среды.

Преимущества

• Высокая механическая прочность - способен выдерживать нагрузки до 70 кН, что позволяет использовать его вместо фарфоровых аналогов в ответственных участках.
• Устойчивость к перепадам температур - работает в суровых климатических условиях, включая Арктику и Сибирь.
• Не требует обслуживания - материал не трескается, не гигроскопичен, не нуждается в регулярной очистке.
• Легче фарфора - снижает нагрузку на опоры и упрощает транспортировку и установку.
• Стойкость к УФ-излучению - сохраняет свойства при длительном воздействии солнечного света.

Ограничения применения

Изолятор полимерный натяжной SML 70/20 ГС не предназначен для использования в условиях постоянного контакта с химически активными жидкостями (например, маслом, кислотами, щелочами). Также не следует применять его в качестве поддерживающего элемента в местах с частыми ударными нагрузками или вибрациями, не предусмотренными проектом. Не заменяет изоляторы для высоковольтных линий выше 20 кВ.

Примеры использования

• Анкерные опоры на ЛЭП 10–20 кВ в районах с зимними температурами ниже –50 C.
• Переходы через автомобильные и железные дороги, где важна долговечность и минимальное обслуживание.
• Подстанции с ограниченным доступом - изоляторы можно устанавливать один раз и забывать о них на десятилетия.
• Замена старых фарфоровых натяжных изоляторов в рамках модернизации ЛЭП.

Практические советы

• Проверьте соответствие сечения провода (16–95 мм2) перед установкой - слишком толстый провод может вызвать перегрузку оконцевателей.
• При монтаже используйте только рекомендованные зажимы и крепёж - не допускайте перекосов или эксцентриситета нагрузки.
• При транспортировке избегайте ударов и царапин поверхности - повреждение ребристой оболочки снижает её водоотталкивающие свойства.
• Для проверки состояния после нескольких лет эксплуатации достаточно визуального осмотра: отсутствие трещин, потёртостей и следов коррозии на металлических деталях - показатель исправности.
