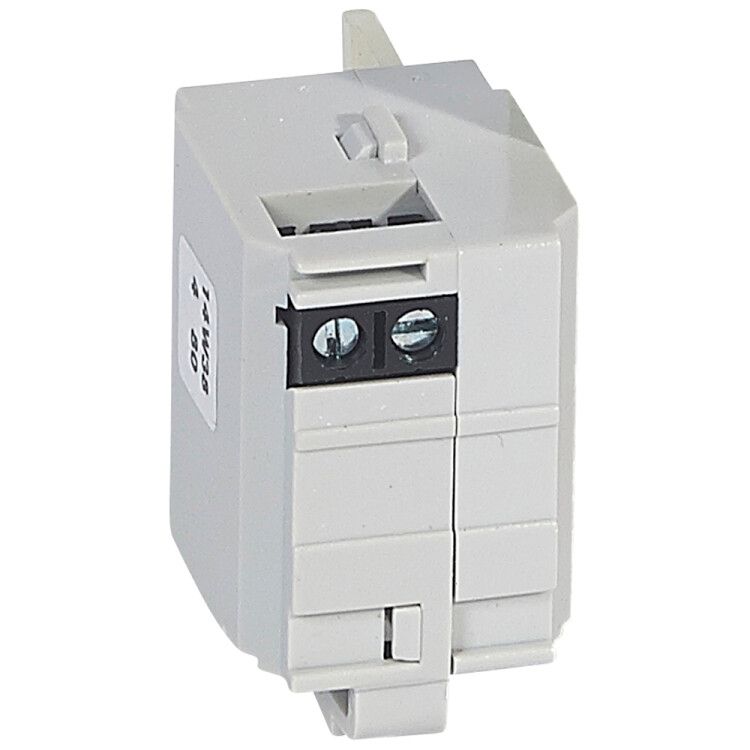

Независимый расцепитель - 24 В~/= DPX3 160/250 | 421013 Legrand

Расцепитель независимый 24 В DPX3 160/250 от Legrand — устройство для удалённого отключения автоматического выключателя по сигналу внешнего управления. Применяется в системах автоматизации, где требуется безопасное и точное отключение нагрузки без физического воздействия.

Назначение и область применения

Расцепитель независимый 24 В DPX3 160/250 предназначен для дистанционного отключения автоматических выключателей серии DPX3 при получении управляющего сигнала. Он не защищает цепь от перегрузок или коротких замыканий — это задача самого выключателя. Расцепитель работает как исполнительное устройство: когда на его катушку подаётся напряжение 24 В, он механически активирует механизм отключения выключателя.

Подходит для установки в щитах автоматизации, промышленных линиях, системах безопасности, где важно отключить оборудование по команде с пульта, PLC или аварийной кнопки.

Технические характеристики

• Номинальное напряжение управления: 24 В AC/DC — работает как от переменного, так и от постоянного тока;
• Номинальный ток: 16 А — максимальный ток, который может коммутировать контактная группа расцепителя (не путать с током защиты выключателя);
• Тип расцепителя: независимый — не реагирует на ток в защищаемой цепи, управление исключительно внешнее;
• Диапазон настройки расцепителя КЗ: 0 А — не имеет функции защиты от короткого замыкания, полностью зависит от установленного выключателя;
• Тип крепления: винтовое — фиксируется на корпусе выключателя с помощью болтов;
• Способ монтажа: на аппарат — устанавливается непосредственно на выключатель DPX3, не требует отдельного места в шкафу;
• Количество контактов: 0 — не содержит собственных силовых контактов, использует внутренние механизмы выключателя для отключения.

Совместимость и монтаж

Расцепитель независимый 24 В DPX3 160/250 совместим только с автоматическими выключателями серии DPX3 (модели 160–250 А). Установка выполняется на переднюю часть аппарата: расцепитель плотно фиксируется на специальные направляющие и крепится двумя винтами. Подключение управляющей цепи осуществляется через клеммы на боковой стенке устройства — провода сечением до 2,5 мм².

Не устанавливайте расцепитель на выключатели других серий — физическая и электрическая совместимость отсутствует. Перед монтажом проверьте, что выключатель DPX3 находится в положении «ВЫКЛ».

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 и IEC 60947-5-1 для расцепителей и управляющих элементов. Обеспечивает изоляцию и защиту от случайного прикосновения к токоведущим частям. Напряжение 24 В AC/DC относится к классу сверхнизкого напряжения (SELV), что снижает риск поражения электрическим током.

Преимущества

• Гибкость питания: работает как от переменного, так и от постоянного тока — удобно для интеграции с различными системами управления;
• Минимальная занимаемая площадь: монтируется прямо на выключатель, не требует дополнительного места в шкафу;
• Высокая надёжность: механический принцип действия обеспечивает работу даже при сбоях в электронике системы управления;
• Интеграция с автоматикой: легко связывается с PLC, реле времени, аварийными кнопками и другими управляющими устройствами.

Ограничения применения

• Не применяется для защиты от перегрузок или коротких замыканий — только для дистанционного отключения;
• Не поддерживает регулировку чувствительности или задержки срабатывания — срабатывает мгновенно при подаче 24 В;
• Не совместим с выключателями вне серии DPX3 — даже аналогичные модели других производителей не подходят;
• Не предназначена для работы в условиях повышенной вибрации без дополнительной фиксации — при монтаже на vibrating оборудовании рекомендуется контроль затяжки винтов.

Примеры использования

• Автоматическое отключение конвейера при срабатывании датчика перегрева;
• Экстренное отключение насосной станции по сигналу с пожарной тревоги;
• Удалённое отключение оборудования в зонах с высоким уровнем опасности (например, химические производства);
• Интеграция в систему SCADA для дистанционного обслуживания электрооборудования.

Практические советы

• Проверяйте полярность при использовании постоянного тока — хотя расцепитель работает с любым типом тока, некорректное подключение может повредить катушку;
• Используйте предохранители или термозащиту в управляющей цепи — чтобы защитить расцепитель от перегрузок по току;
• При длительном применении в режиме «вкл» (например, для удержания выключателя в рабочем состоянии) следите за нагревом — допустимо кратковременное питание, но не постоянное;
• Обязательно учитывайте посадочные габариты: расцепитель рассчитан именно на выключатели DPX3 160/250 — другие размеры не подойдут;
• После монтажа протестируйте срабатывание: подайте 24 В и убедитесь, что выключатель отключился — это гарантирует работоспособность всей цепи.
