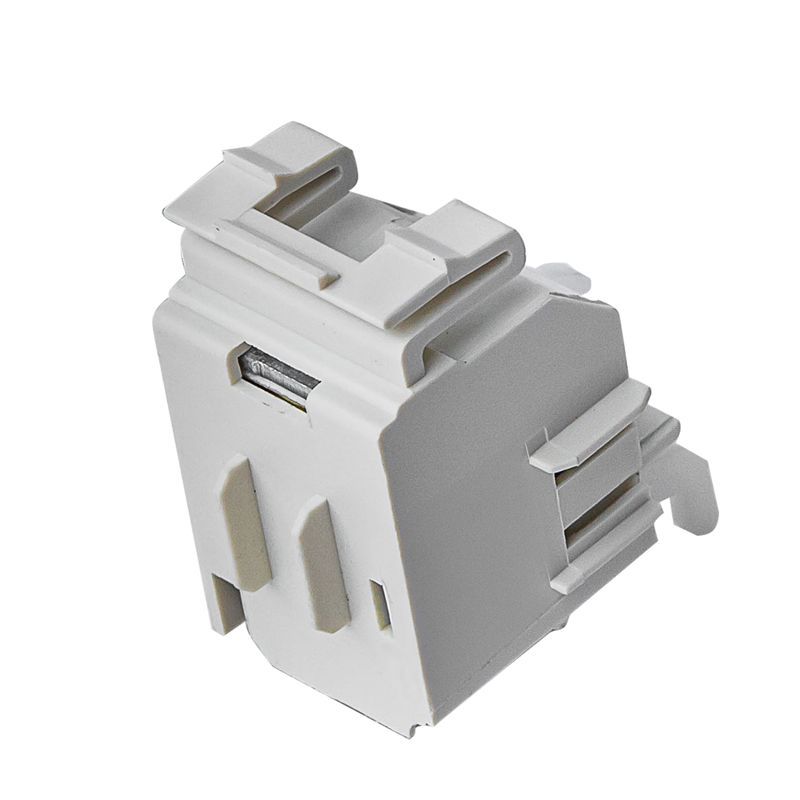

Независимый расцепитель 250 AC220 В (левый) PRO.KVANT | KVA000081 Контактор (Legrand)

Расцепитель независимый 250 AC220 В (левый) от бренда Контактор Ульяновск - устройство для дистанционного отключения автоматического выключателя при подаче напряжения на катушку. Применяется в системах управления и защиты электрооборудования, особенно в составе серий PRO.KV ACC.

Назначение и область применения

Расцепитель независимый 250 AC220 В (левый) используется для удалённого отключения автомата при подаче переменного тока 220 В на его катушку. Он не управляет нагрузкой напрямую - лишь сигнализирует автоматическому выключателю, что требуется разрыв цепи. Подходит для установки в щитах управления, на производствах, в системах аварийной остановки, где нужен быстрый и надёжный отвод питания.

Технические характеристики

• Напряжение срабатывания: 220 В переменного тока (AC)
• Тип расцепителя: независимый - работает вне зависимости от положения рычага автомата
• Монтажная сторона: левая - устанавливается слева от корпуса автоматического выключателя
• Совместим с коммутационными аппаратами серии PRO.KV ACC
• Не имеет собственной защиты - требует внешнего автоматического выключателя

Совместимость и монтаж

Расцепитель независимый 250 AC220 В (левый) предназначен исключительно для установки на автоматические выключатели серии PRO.KV ACC. Монтируется на левой стороне корпуса аппарата - важно проверить направление крепления перед установкой. Для подключения используются два провода: фаза и ноль. Напряжение 220 В подаётся на катушку - при этом контакты автомата немедленно размыкаются. Не совместим с моделями других серий или брендов, даже если они имеют аналогичную габаритную форму.

Безопасность и стандарты

Устройство соответствует требованиям к электромеханическим компонентам для распределительных устройств. Не содержит элементов, повышающих риск возгорания при штатном использовании. Однако не является изолированным устройством - все работы по подключению должны выполняться при отключенном питании.

Преимущества

• Высокая надёжность срабатывания при 220 В AC - минимальный порог срабатывания
• Легко заменяемый - не требует демонтажа всего автомата
• Интегрирован в серию PRO.KV ACC - обеспечивает единый стиль и совместимость внутри системы
• Стандартная левосторонняя установка - удобна для компоновки щитов с ограниченным пространством справа

Ограничения применения

• Не работает при постоянном токе - только переменный 220 В
• Не предназначена для частых переключений более 10 раз в минуту - возможен перегрев катушки
• Не защищает от перегрузок или коротких замыканий - служит только исполнительным органом
• Требует наличия совместимого автомата PRO.KV ACC - нельзя использовать с другими типами выключателей

Примеры использования

• Аварийная остановка станка по сигналу с кнопки “Стоп”
• Отключение группы оборудования при срабатывании пожарной сигнализации
• Автоматическое отключение конвейера при достижении предельного значения температуры
• Удалённое отключение в распределительных щитах зданий через PLC-системы

Практические советы

• Перед установкой убедитесь, что автоматический выключатель - именно из серии PRO.KV ACC, иначе расцепитель не зафиксируется
• Подключайте провода строго к клеммам катушки - не путайте с контактами автомата
• Проверьте полярность: хотя для переменного тока она не важна, правильная маршрутизация снижает помехи
• При многократных срабатываниях следите за нагревом корпуса - если он слишком горячий, увеличьте интервал между операциями
• Запасной расцепитель 250 AC220 В (левый) храните в сухом месте - влага снижает срок службы катушки
