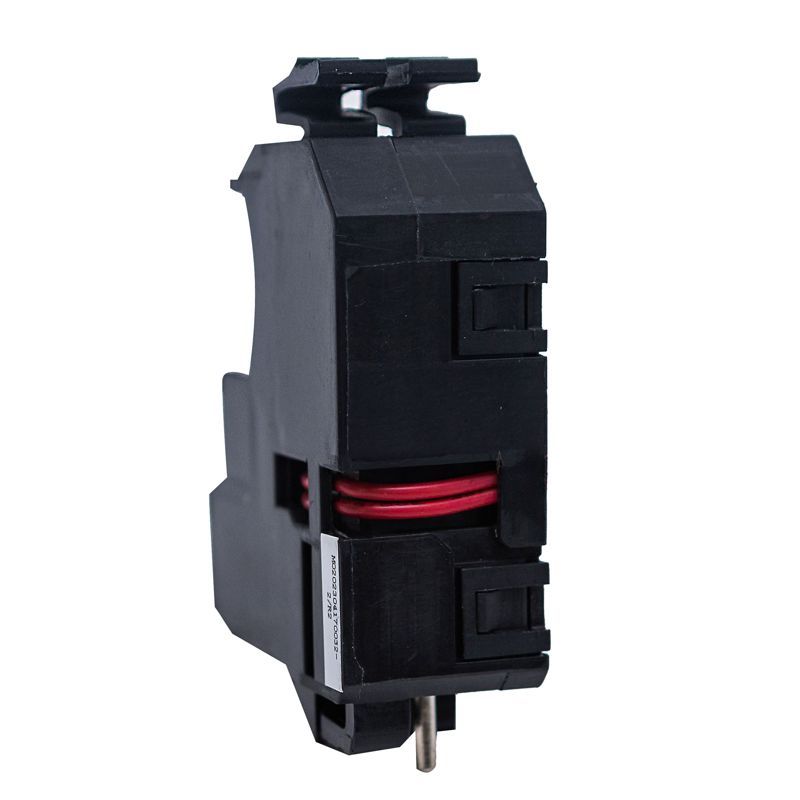

Независимый расцепитель 400-630-800 DC220 В (правый) PRO.KVANT | KVA000094 Контактор (Legrand)

Расцепитель независимый 400-630-800 DC220 В (правый) от бренда Контактор Ульяновск - устройство для дистанционного отключения автоматических выключателей при подаче управляющего сигнала. Применяется в системах управления энергообъектами, где требуется быстрое отключение нагрузки из удалённого пункта. Артикул kva000094 соответствует серии PRO.KV ACC.

Назначение и область применения

Расцепитель независимый 400-630-800 DC220 В (правый) предназначен для мгновенного размыкания автомата при получении управляющего импульса на катушку. Он не зависит от состояния основной цепи - работает автономно, когда на него подаётся напряжение. Подходит для установки в автоматические выключатели серий 400, 630 и 800 А. Часто используется в системах безопасности, технологических линиях, промышленных щитах, где необходимо дистанционное отключение - например, при срабатывании пожарной сигнализации, аварийной кнопки или системы контроля доступа.

Технические характеристики

• Напряжение срабатывания: постоянный ток 220 В (DC220 В)
• Тип исполнения: правосторонний (монтаж справа от автомата)
• Совместим с автоматическими выключателями номиналом 400 А, 630 А, 800 А
• Катушка с последовательными вспомогательными контактами - при срабатывании питание расцепителя автоматически отключается
• Не требует внешнего источника питания после отключения - самопитание прекращается при разрыве главной цепи

Совместимость и монтаж

Расцепитель независимый 400-630-800 DC220 В (правый) устанавливается на автоматические выключатели серии PRO.KV ACC, совпадающие по габаритам и креплениям. Монтаж возможен только на правую сторону корпуса автомата - перед установкой проверьте расположение зажимов и направление защёлок. Для подключения используйте провода сечением до 2,5 мм2. Обязательно соблюдайте полярность: "+" и "-" на катушке должны соответствовать источникам постоянного тока. После монтажа проверьте механическое защёлкивание - расцепитель должен плотно фиксироваться без люфтов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает надёжную изоляцию между управляющей цепью и силовой частью. Отключение происходит за время менее 20 мс, что соответствует нормам защиты персонала и оборудования. Не применяйте в средах с взрывоопасными газами - устройство не имеет взрывозащиты.

Преимущества

• Автоматическое отключение питания катушки после срабатывания - снижает тепловую нагрузку и продлевает срок службы
• Стандартная совместимость с популярными моделями автоматов 400–800 А
• Правостороннее исполнение позволяет оптимально использовать место внутри шкафа
• Механизм сработки гарантированно отключает даже при слабых сетевых колебаниях

Ограничения применения

• Поддерживается только постоянный ток 220 В - нельзя использовать с переменным током (AC)
• Не совместим с автоматами других серий, кроме PRO.KV ACC и аналогичных по габаритам
• Запрещено применять в условиях повышенной вибрации без дополнительной фиксации
• Не предназначена для частого включения/выключения - рекомендовано не более 10 операций в минуту

Примеры использования

• Отключение электрооборудования на производстве при срабатывании датчика перегрева
• Аварийное отключение конвейера через кнопку “Стоп” в удаленном месте
• Интеграция в систему пожарной безопасности: при срабатывании извещателя - отключение всех мощных потребителей
• Удалённое управление группой автоматов в распределительном щите через PLC

Практические советы

• Перед установкой убедитесь, что напряжение на катушке точно 220 В постоянного тока - превышение вызывает выход из строя
• Проверяйте целостность вспомогательных контактов мультиметром - они должны замыкаться при активации расцепителя
• Если расцепитель часто срабатывает, контролируйте температуру вокруг устройства - перегрев снижает надёжность
• При замене старого расцепителя - сверьте тип крепления и положение рычага. Левосторонние модели не подходят вместо правосторонних
• Для удобства обслуживания отметьте на щите, какой автомат связан с этим расцепителем - особенно в многофункциональных шкафах
