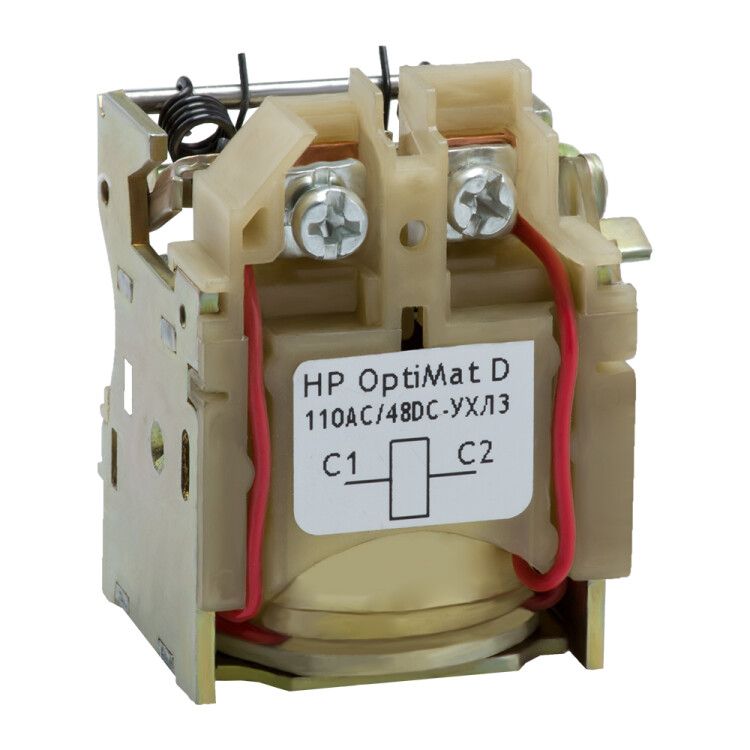

Расцепитель независимый OptiMat D100 D160 D250 D400 D630 24DC/48AC УХЛ3 КЭАЗ 143498

Расцепитель независимый OptiMat D-24DC/48AC-УХЛ3 от КЭАЗ - устройство для удалённого отключения автоматических выключателей серии OptiMat D при подаче сигнала управления. Применяется в системах автоматизации, где требуется дистанционное управление питанием без физического воздействия на выключатель.

Назначение и область применения

Расцепитель независимый OptiMat D-24DC/48AC-УХЛ3 предназначен для дистанционного отключения автоматических выключателей серии OptiMat D (D100, D160, D250, D400, D630) при подаче напряжения на его катушку. Устройство не выполняет функции защиты - оно лишь передаёт команду на расцепление. Подходит для установки в щитах управления, на производственных линиях, в системах аварийного отключения, в зданиях с централизованной системой контроля доступа или пожарной безопасности.

Технические характеристики

• Номинальное напряжение питания: 24 В постоянного тока / 48 В переменного тока - работает с обоими типами тока, что повышает гибкость подключения;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях повышенной влажности, колебаний температуры и запылённости, характерных для промышленных объектов;
• Диапазон рабочих температур: от –40 C до +70 C - обеспечивает надёжную работу даже в неотапливаемых помещениях или на открытых площадках;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц, но не герметичен - требует установки внутри закрытого щита;
• Максимальное сечение кабеля: 1,5 мм2 - позволяет использовать стандартные медные провода для подключения управления;
• Цвет: RAL 7035 (серый антрацит) - соответствует цветовой гамме корпусов выключателей OptiMat D;
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных устройств;
• Соответствие нормам: ГОСТ Р 50030.2, ТУ 3422-062-05758109-2015 - сертифицирован для использования в России и странах ЕАЭС;
• Код в реестре РЭП: РЭ-2519/20 - официально зарегистрирован для применения в государственных и муниципальных объектах.

Совместимость и монтаж

Расцепитель независимый OptiMat D-24DC/48AC-УХЛ3 совместим со всеми моделями автоматических выключателей OptiMat D (D100–D630). Монтаж осуществляется методом «на аппарат» - устройство просто защёлкивается на специальном креплении передней панели выключателя. Никаких инструментов или сверления не требуется. После установки подключаются два провода: фаза и ноль (или плюс и минус для постоянного тока). Обратите внимание: расцепитель не имеет собственных контактных групп - он не коммутирует силовые цепи, а только активирует механизм расцепления выключателя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2, регламентирующим безопасность автоматических выключателей и их аксессуаров. Сертификат РЭ-2519/20 подтверждает соответствие требованиям Минпромторга РФ. Благодаря отсутствию открытых токоведущих частей и степени защиты IP20, риск поражения током исключен при правильной установке в закрытые щиты. Для работы в условиях высокой взрывоопасности или на открытом воздухе использование устройства недопустимо - необходима дополнительная защита корпуса.

Преимущества

• Поддержка двух типов напряжения (24 В DC / 48 В AC) - снижает потребность в резервировании источников питания;
• Фиксация на основе защёлки - монтаж занимает менее 30 секунд, не требует демонтажа выключателя;
• Широкий температурный диапазон - позволяет применять в холодных регионах и наружных щитовых;
• Долгий гарантийный срок - 5 лет - указывает на высокую надёжность компонентов;
• Цветовое соответствие - эстетично сочетается с корпусами OptiMat D, не бросается в глаза в щитах.

Ограничения применения

• Не предназначена для коммутации силового тока - нельзя использовать как самостоятельный выключатель;
• IP20 - не допускается установка в сырых, пыльных или открытых местах без дополнительной защиты;
• Максимальное сечение кабеля 1,5 мм2 - не подходит для подключения мощными кабелями от дальнего пульта управления; при необходимости используйте промежуточные реле;
• Не имеет встроенной индикации состояния - невозможно определить, сработал ли расцепитель, без внешнего контроля (например, через PLC);
• Несовместим с выключателями других серий - только с OptiMat D.

Примеры использования

• Автоматическое отключение оборудования при срабатывании системы пожарной сигнализации;
• Дистанционное отключение участка цепи по команде с пульта управления на производстве;
• Выключение питания в случае обнаружения превышения уровня воды в подвале (через датчик и контроллер);
• Управление освещением или оборудованием в административных зданиях по графику или по сигналу с САУ.

Практические советы

• При использовании постоянного тока (24 В DC) проверьте полярность - неверное подключение может повредить катушку;
• Для длинных линий управления (более 50 м) рекомендуется использовать кабель сечением 1,5 мм2 и контролировать падение напряжения - минимальное напряжение на входе расцепителя должно быть не ниже 85 % от номинала;
• Не устанавливайте расцепитель рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания;
• Проверяйте механическую совместимость перед монтажом: расцепитель должен плотно защёлкиваться без усилий - если не фиксируется, возможно, установлен не тот тип выключателя;
• При замене старого расцепителя - отключите питание, так как новый элемент может сработать при первом включении.
