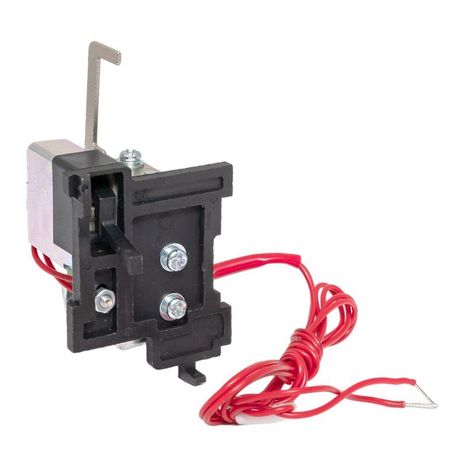

Независимый расцепитель 230В АС с проводами ВА-99М 400 EKF - mccb99m-400-sht-230ac-w

Расцепитель независимый 230В переменного тока с проводами ВА-99М 400 от EKF - устройство для дистанционного отключения автоматических выключателей через внешний сигнал. Подходит для систем управления, где требуется безопасное и быстрое отключение цепи без физического доступа к выключателю.

Назначение и область применения

Расцепитель независимый ВА-99М 400 используется для удалённого отключения автоматического выключателя при подаче напряжения на его катушку. Это необходимо в случаях, когда требуется отключить питание издалека - например, при аварийной ситуации, по команде системы автоматизации или при тестировании оборудования.

Устройство устанавливается на выключатели серии ВА-99М и совместимо с другими моделями, имеющими соответствующий механический интерфейс. Применяется в промышленных щитах, на станках, конвейерах, в системах пожарной безопасности и других объектах, где важна скорость и надёжность отключения.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 161–255 В (работает в пределах +-20% от 230 В)
• Тип подключения: плоский штекерный разъём - позволяет быстро подключить и отключить провода без инструментов
• Совместимость: да, с автоматическими выключателями серии ВА-99М и аналогичными по габаритам
• Исполнение: расцепитель активируется при подаче напряжения, возвращается в исходное положение после её снятия

Совместимость и монтаж

Расцепитель ВА-99М 400 устанавливается на выключатель механически - защёлкивается на специальный крепёжный элемент. Убедитесь, что ваш выключатель имеет тот же тип крепления, что и оригинальная модель ВА-99М. Штекерный разъём подключается к внешней цепи управления: два провода идут от устройства к кнопке, реле или контроллеру.

Не требует настройки. После установки проверьте работу: подайте 230 В переменного тока - расцепитель должен сработать, вызвав отключение автомата. Отключение происходит сразу после снятия напряжения.

Безопасность и стандарты

Расцепитель независимый ВА-99М 400 соответствует требованиям к устройствам коммутационной аппаратуры, применяемым в промышленных электроустановках. Не содержит открытых токоведущих частей при установленном состоянии. Работает в рамках нормативов для устройств класса защиты IP20 - не предназначена для работы во влажной среде или на открытом воздухе без корпуса.

Преимущества

• Быстрая реакция - отключение происходит менее чем за 0,1 секунды после подачи сигнала
• Простой монтаж - штекерный разъём исключает необходимость пайки или сложной коммутации
• Высокая надёжность - электромагнитная система без движущихся контактов внутри самого расцепителя
• Поддерживается производителем EKF - запчасти и замены легко доступны

Ограничения применения

• Не работает при напряжении ниже 161 В - возможны отказы при просадках сети
• Не рассчитан на постоянную нагрузку более нескольких секунд - длительное включение может привести к перегреву катушки
• Требуется наличие подходящего выключателя с механическим интерфейсом - не подходит ко всем типам АВ
• Не защищён от попадания воды и пыли - должен использоваться только внутри закрытых щитов

Примеры использования

• Автоматическое отключение станка при срабатывании датчика перегрузки
• Отключение группы освещения по команде пожарной сигнализации
• Дистанционное отключение вводного автомата при обслуживании другого участка цепи
• Интеграция в систему SCADA для удалённого управления энергообъектом

Практические советы

• Проверяйте соответствие напряжения питания - используйте стабилизатор, если в сети часто бывают скачки
• Учитывайте посадочную высоту расцепителя - он не должен мешать закрыванию крышки щита
• При подключении проводов соблюдайте полярность - хотя расцепитель не чувствителен к ней, лучше сохранять единый порядок для всех устройств
• Запасной расцепитель ВА-99М 400 от EKF стоит хранить в сухом месте - даже при отсутствии эксплуатации срок службы зависит от условий хранения
• Если вы используете несколько расцепителей - помечайте их по номерам зон, чтобы избежать путаницы при диагностике
