НГ УХЛ1 морозостойкий с протяжкой черн (уп.50м) ГОФРОМАТИК zeta42334 Металлорукав в ПВХ изоляции МРПИ ЗЭТА

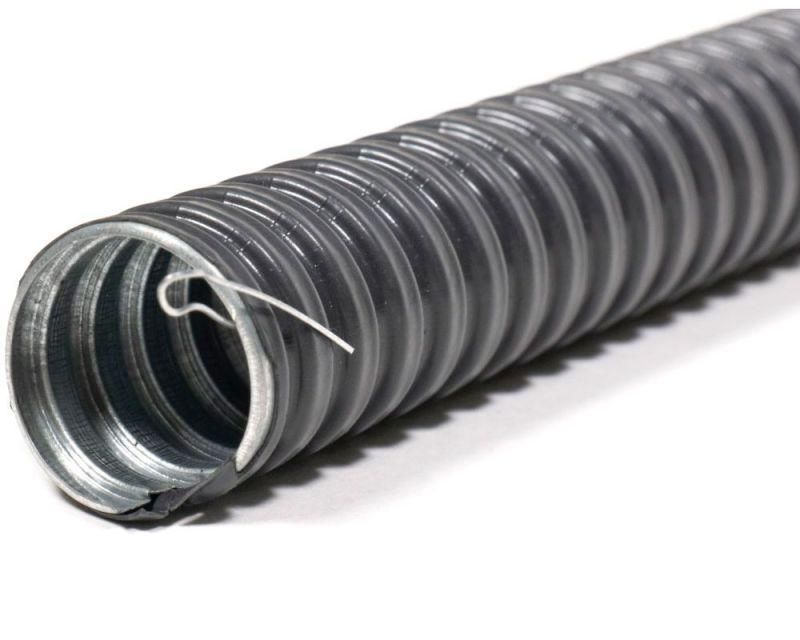

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий с протяжкой УХЛ1 ГОФРОМАТИК - это гибкая защищённая труба из оцинкованной стали с ПВХ-оболочкой и встроенной протяжкой, предназначена для прокладки кабелей в условиях экстремальных температур, высокой влажности и механических нагрузок. Артикул zeta42334 подходит для промышленного оборудования, где важна надёжность и долговечность.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий с протяжкой УХЛ1 ГОФРОМАТИК используется для защиты кабелей от повреждений, влаги, пыли и химических воздействий. Применяется в системах прокладки силовых и слаботочных проводов внутри технологического оборудования, на конвейерах, в холодильных камерах, на открытых площадках и в помещениях с агрессивной средой. Подходит для стационарной и подвижной прокладки, где требуется частый изгиб.

Технические характеристики

• Тип: металлорукав с ПВХ-изоляцией
• Наружный диаметр: 24,8 мм
• Внутренний диаметр: 20,7 мм - позволяет пропускать кабели до 16–18 мм2 с учётом запаса
• Материал корпуса: сталь горячеоцинкованная - устойчива к коррозии даже при контакте с влагой
• Материал изоляции: ПВХ пластикат - не поддерживает горение, устойчив к УФ и перепадам температур
• Температурный диапазон: от –60 C до +90 C - работает в Arctic-условиях и рядом с нагревательными элементами
• Степень защиты IP67 - полностью герметичен против пыли и временного погружения в воду до 1 метра
• Длина одной бухты: 50 м - удобно для крупных объектов, минимизирует стыки
• Наличие протяжки: да - встроенная стальная тянущая нить упрощает затяжку кабелей
• Климатическое исполнение: УХЛ1 - рассчитан на работу в условиях северных регионов России

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий с протяжкой УХЛ1 ГОФРОМАТИК совместим с фитингами и соединителями от АО “ЗЭТА” - МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН. Для правильного заземления обязательно используйте именно эти комплектующие. При использовании других креплений проверьте переходное сопротивление - оно не должно превышать 0,05 Ом, как требует ГОСТ Р МЭК 61386.23-2015. Монтаж выполняется без инструментов: рукав легко гнётся, протяжка позволяет втянуть кабель через всю длину. Разрезается обычным ножницами по металлу.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р МЭК 61386.1-2014. Соответствует требованиям пожарной безопасности: материал ПВХ не распространяет горение (индекс НГ). Сертифицирован для работы в взрывоопасных зонах класса 1 и 2. IP67 гарантирует безопасную эксплуатацию в сырых и пыльных средах - например, на пищевых предприятиях или в леспромхозах.

Преимущества

• Высокая гибкость - можно прокладывать в ограниченном пространстве, вокруг углов и механизмов
• Горячее цинкование - срок службы выше, чем у просто окрашенных аналогов
• ПВХ-оболочка с эффектом самозатухания - снижает риск возгорания при КЗ
• Встроенная протяжка - экономит время при прокладке кабелей, особенно в длинных трассах
• Работает при –60 C - единственный вариант среди аналогов для Сибири и Дальнего Востока

Ограничения применения

Не применяется в качестве несущей конструкции - не выдерживает значительных внешних нагрузок. Не рекомендован для постоянного давления свыше 0,5 атм. Не следует использовать в местах с постоянным контактом с открытым пламенем или расплавленным металлом. Не подходит для прокладки в песке или щебне без дополнительной защиты - острые частицы могут повредить ПВХ-оболочку.

Примеры использования

• Защита кабелей управления на конвейерных линиях в мясоперерабатывающих заводах
• Прокладка сигнальных проводов в холодильных установках субарктического исполнения
• Подключение датчиков на открытых участках нефтегазового оборудования
• Монтаж кабелей в мобильных станциях и автокранах, где есть вибрация и изгибы
• Обвязка электрооборудования в шахтах и тоннелях с высокой влажностью

Практические советы

• Перед монтажом проверьте внутренний диаметр - он должен быть на 10–15% больше суммарного диаметра всех кабелей
• При резке используйте ножницы с тонкими зубьями - чтобы не деформировать гофру
• Не допускайте резких перегибов радиусом менее 5×D (менее 124 мм) - это снижает срок службы
• При соединении нескольких секций используйте только фитинги от ЗЭТА - другие могут нарушить герметичность IP67
• Для длительной эксплуатации в условиях снега и льда - периодически осматривайте ПВХ-оболочку на предмет трещин
• Артикул zeta42334 - оптимальный выбор для проектов в регионах с суровым климатом; если нужна большая длина - соединяйте бухты, но не забывайте про заземление каждого участка
