Ниппель PG16 | 2032546 OBO Bettermann 90 DSMB

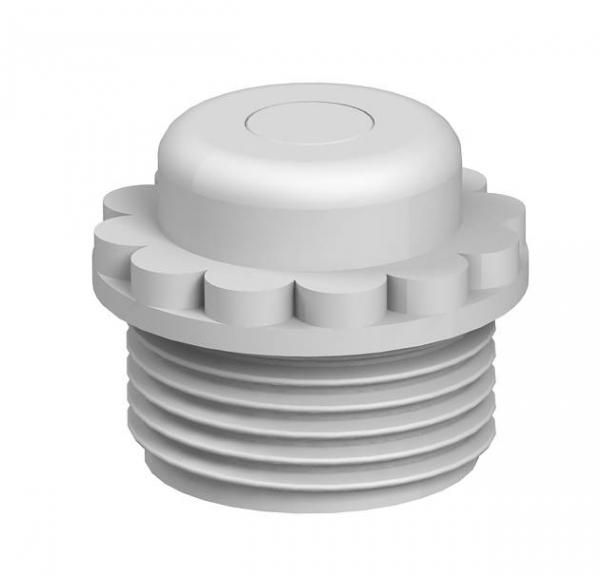

Ниппель PG16 от OBO BETTERMANN - это герметичный ввод для кабелей с предварительно закрытым отверстием, предназначенный для установки в корпуса оборудования. Артикул 90 PG16 DSMB выполнен из полиэтилена и обеспечивает степень защиты IP54, что делает его подходящим для условий с пылью и брызгами воды.

Назначение и область применения

Ниппель PG16 используется для безопасного ввода кабелей в электрооборудование, распределительные щиты, корпуса автоматики и другие устройства, требующие герметизации. Он применяется там, где нужна надёжная защита от пыли и влаги, но не требуется физическое прохождение провода на момент установки - отверстие закрыто мембраной и пробивается только при необходимости.

Технические характеристики

• Тип изделия: заглушка с продавливаемой мембраной
• Резьба: PG16, соответствует DIN 40430
• Материал: полиэтилен, без содержания галогенов
• Цвет: светло-серый
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления
• Уплотнение: самоуплотняющийся конус на резьбе - не требует дополнительных прокладок или ленты
• Отверстие: предварительно закрыто, открывается путём протыкания мембраны при монтаже кабеля

Совместимость и монтаж

Ниппель PG16 совместим с любыми корпусами, имеющими резьбу PG16. Монтаж выполняется просто: вворачивается в подготовленное отверстие до плотного контакта. Самоуплотняющийся конус формирует герметичное соединение без использования уплотнителей. Для ввода кабеля достаточно проткнуть мембрану острым предметом - например, ножом или плоскогубцами - и вставить кабель. Диаметр отверстия после прокола адаптируется под толщину кабеля, обеспечивая плотную посадку.

Безопасность и стандарты

Изделие соответствует требованиям DIN 40430 для резьбовых вводов PG. Отсутствие галогенов снижает выделение токсичных веществ при возможном перегреве или возгорании. Степень защиты IP54 соответствует нормам IEC 60529. Применяется в соответствии с правилами электромонтажа для внутренних и частично защищённых внешних установок.

Преимущества

• Не требует дополнительного уплотнения резьбы благодаря самозапирающемуся конусу
• Герметизация достигается сразу после ввода кабеля - мембрана плотно обхватывает жилы
• Материал - полиэтилен - устойчив к химическим воздействиям, не корродирует
• Легко монтировать даже в условиях ограниченного доступа
• Подходит для одновременного ввода нескольких кабелей малого диаметра через одно отверстие

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует защиту от струй или потока жидкости
• Не рекомендован для высоких температур выше +80 C - материал теряет форму
• Не подходит для силовых кабелей с большим наружным диаметром - максимальный размер зависит от прочности мембраны; проверяйте соответствие диаметра кабеля перед монтажом
• Не используйте для ввода труб или металлических рукавов - мембрана не рассчитана на механическую нагрузку от жестких элементов

Примеры использования

• Электронные шкафы управления на производстве
• Щиты автоматики на конвейерах
• Корпуса датчиков и исполнительных механизмов в цехах с повышенной запылённостью
• Временные установки, где кабели подключаются поэтапно

Практические советы

• Перед монтажом убедитесь, что резьба в корпусе чистая и не повреждена - иначе герметичность будет нарушена
• При проколе мембраны не используйте слишком крупный инструмент - лучше сделать несколько точечных проколов, чем одно большое отверстие
• Если вводится один кабель большего диаметра, убедитесь, что он плотно прилегает к стенкам отверстия - иначе защита IP54 не будет соблюдена
• Артикул 90 PG16 DSMB и номер 2032546 - это один и тот же продукт. Обращайте внимание на оба обозначения при заказе
• Ниппель PG16 от OBO BETTERMANN можно использовать как замену аналогам других брендов, если резьба и размер совпадают - проверьте только тип PG16 и наличие мембраны
