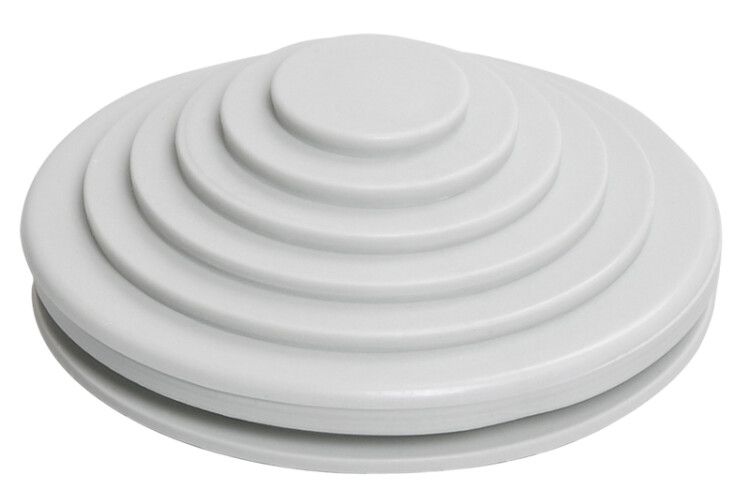

Сальник d=20мм (Dотв.бокса 22мм) серый | YSA40-20-22-68-K41 IEK

Сальник IEK (ИЭК) артикул ysa40-20-22-68-k41 предназначен для герметичного ввода кабелей в распределительные шкафы и коробки, обеспечивая защиту от пыли, влаги и механических воздействий. Этот сальник совместим с отверстием диаметром 22 мм и кабелями с наружным диаметром от 4 до 15,5 мм.

Назначение и область применения

Сальник IEK (ИЭК) артикул ysa40-20-22-68-k41 используется для безопасного прохода кабелей через стенки электрощитов, распределительных коробок и другого электрооборудования. Он предотвращает попадание пыли, влаги и посторонних предметов внутрь оборудования, защищая соединения и снижая риск короткого замыкания. Применяется в условиях промышленной автоматизации, жилых и коммерческих зданиях, где требуется надёжная герметизация вводов.

Технические характеристики

• Номинальный диаметр: 20 мм
• Диапазон герметизации кабелей: 4–15,5 мм
• Диаметр отверстия в корпусе: 22 мм
• Материал корпуса: нейлон
• Уплотнитель и прокладка: неопрен
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Рабочий температурный диапазон: от –40 C до +80 C
• Цвет: светло-серый
• Срок службы: 15 лет

Совместимость и монтаж

Сальник IEK (ИЭК) артикул ysa40-20-22-68-k41 устанавливается в подготовленное отверстие диаметром 22 мм. Для монтажа необходим трубный (газовый) ключ - им затягивается наружная гайка, которая плотно прижимает уплотнитель к кабелю и стенке корпуса. Кабель должен иметь наружный диаметр не более 15,5 мм; при меньшем диаметре (менее 4 мм) возможна недостаточная герметизация. Не рекомендуется использовать с кабелями толще 15,5 мм - это нарушит герметичность и может повредить уплотнитель.

Безопасность и стандарты

Сальник соответствует требованиям IP54 - обеспечивает защиту от проникновения пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды с любого направления. Материалы (нейлон и неопрен) устойчивы к химически активным средам, характерным для промышленных объектов. Температурный диапазон позволяет применять изделие в холодных регионах и в помещениях с высокими тепловыделениями.

Преимущества

• Высокая долговечность: срок службы 15 лет при соблюдении условий эксплуатации
• Гибкий уплотнитель из неопрена - адаптируется к различному диаметру кабеля внутри допустимого диапазона
• Простая установка с помощью стандартного инструмента (трубный ключ)
• Устойчивость к перепадам температур и влажности
• Серый цвет обеспечивает эстетичный вид в открытых щитах

Ограничения применения

• Не предназначено для постоянного погружения в воду - степень защиты IP54 исключает контакт с напорными потоками и погружением
• Не подходит для кабелей с наружным диаметром менее 4 мм или более 15,5 мм
• Не рекомендуется для использования в агрессивных химических средах (например, растворители, масла на основе силикона)
• Не является средством против взрывов - не имеет взрывозащиты (Ex-класса)

Примеры использования

• Ввод силовых кабелей в щитовые комнаты на заводах
• Подключение кабелей управления к панелям автоматики на конвейерах
• Герметизация входов в распределительные коробки на улице или в сырых помещениях
• Фиксация кабелей в системах освещения и сигнализации

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - он должен находиться в пределах 4–15,5 мм. Если кабель слишком тонкий, используйте термоусадку вокруг него перед введением в сальник.
• Затягивайте гайку равномерно, не переусердствуя - чрезмерное усилие может деформировать уплотнитель и нарушить герметичность.
• При использовании нескольких сальников в одном корпусе следите, чтобы суммарный диаметр всех кабелей не превышал возможности уплотнения - лучше оставлять запас по площади.
• Сальник IEK (ИЭК) ysa40-20-22-68-k41 можно использовать в сочетании с другими элементами серии IEK - все компоненты стандартизированы и совместимы между собой.
