Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 2CO 8A; Контакты AgNi | 415291100010 Finder 41.52.9.110.0010

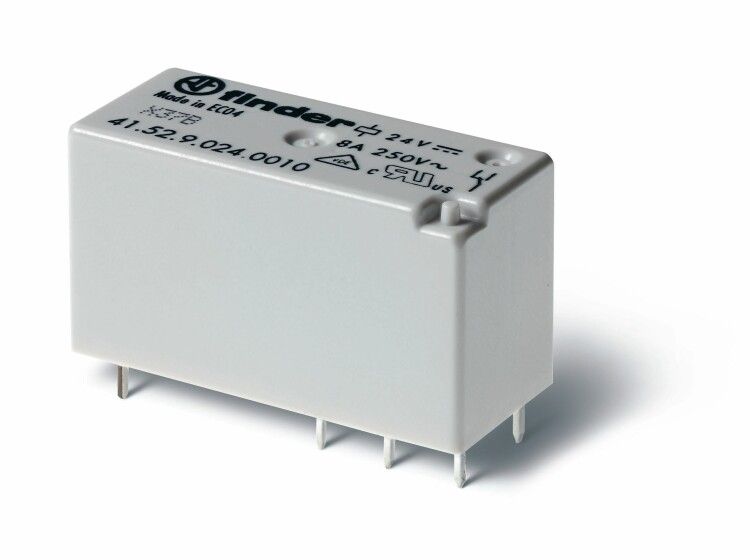

Электромеханическое реле Finder 41.52.9.110.0010 - компактное устройство с двумя переключающими контактами на 8 А, предназначенное для установки на печатную плату. Подходит для автоматизации, промышленной электроники и систем управления с питанием 110 В постоянного тока.

Назначение и область применения

Реле Finder 41.52.9.110.0010 используется для коммутации слаботочных и умеренно мощных нагрузок в устройствах, где важна компактность и надёжность. Применяется в контроллерах, модулях ввода-вывода, системах автоматического управления, медицинском оборудовании, бытовой технике и промышленной электронике. Благодаря двухполюсному переключению (2CO) позволяет одновременно управлять двумя цепями - например, включить одну нагрузку и выключить другую.

Технические характеристики

• Напряжение катушки: 110 В постоянного тока (DC)
• Номинальный ток контактов: 8 А
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для частых включений
• Способ монтажа: через выводы на печатную плату (SMT/PTH)
• Шаг выводов: 5 мм - совместим со стандартными платами
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и крупным частицам, но не от воды и пыли
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле Finder 41.52.9.110.0010 рассчитано на монтаж на печатную плату с шагом 5 мм между выводами. Для правильной установки используйте отверстия с диаметром 1,1–1,3 мм. Каждый контакт имеет три вывода: общий, нормально замкнутый и нормально разомкнутый - проверьте схему перед пайкой. Максимальная высота реле - менее 15 мм, что делает его совместимым с плотными платами. Не требует дополнительных креплений, фиксируется только пайкой. Совместим с типовыми платформами для SMD/THT сборки.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования), EN 61810-2 (требования к реле с механическими контактами) и EN 61810-7 (тестирование на долговечность и износ). Соответствие гарантирует безопасную работу в промышленных условиях и соответствие требованиям CE.

Преимущества

• Высокая надёжность контактов AgNi - меньше окисления и износа при частых включениях
• Низкая профильность - занимает мало места на плате, идеально для компактных устройств
• Простота монтажа - стандартный шаг 5 мм, легко паяется вручную или на линии
• Устойчивость к перегрузкам - 8 А при активной нагрузке, поддерживает импульсы до 10 А
• Не требует внешнего демпферирования - внутренняя конструкция снижает помехи

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от брызг и пыли
• Не рекомендуется для коммутации емкостных или индуктивных нагрузок выше 8 А - возможна эрозия контактов
• Имеет ограниченный срок службы при частых включениях (>100 тыс. операций) - не подходит для высокочастотных применений (например, ШИМ-регуляторы)
• Катушка 110 В DC - нельзя использовать с переменным током или другими напряжениями без преобразователя

Примеры использования

• Управление нагревательными элементами в термостатах
• Переключение режимов работы станков (быстрый/медленный ход)
• Коммутирование сигналов в PLC-модулях
• Автоматическое включение/выключение освещения в контрольных пультах
• Релейные блоки в системах безопасности (двери, охрана)

Практические советы

• При пайке соблюдайте температурный режим - не более 260 C и время воздействия не более 5 секунд на каждый вывод
• Проверяйте направление контактов по даташиту - 2CO означает один общий, один НЗ и один НО на каждую группу
• Для увеличения срока службы избегайте перегрузок по току - даже кратковременные скачки свыше 8 А снижают ресурс
• Если требуется защита от помех, параллельно катушке установите диод 1N4007 - предотвращает выбросы при отключении
• При использовании в многоканальных системах убедитесь, что все реле одного типа (Finder 41) имеют одинаковые временные задержки - это важно для синхронизации
