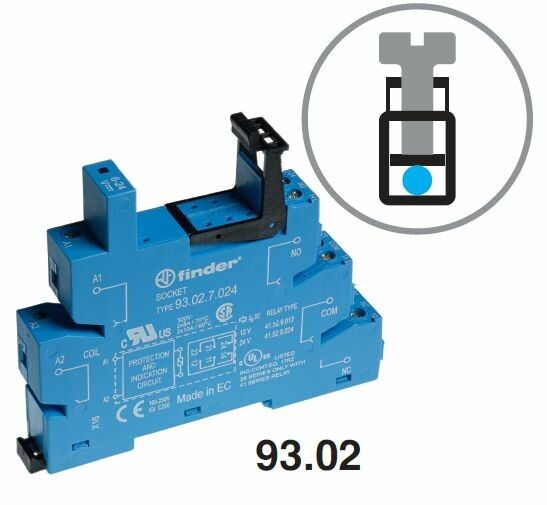

Розетка с винтовыми клеммами (с зажимной клетью) для реле 41 серии; питание 230В АC; в комплекте пластиковая клипса; опции: LED | 93028230 Finder 93.02.8.230

Розетка с винтовыми клеммами для реле серии 41 от Finder (артикулы 93.02.8.230 и 93028230) предназначена для быстрого и надёжного подключения реле на DIN-рейке. Она обеспечивает устойчивый контакт при переменном напряжении 230 В, имеет встроенные светодиоды для диагностики состояния и фиксируется с помощью пластиковой клипсы.

Назначение и область применения

Эта розетка используется для установки реле серии 41 в распределительных щитах, автоматических системах управления и промышленном оборудовании. Подходит для задач, где требуется частая замена реле - например, в системах контроля температуры, освещения, насосов или конвейеров. Благодаря винтовым клеммам с зажимной клетью, её можно использовать там, где важна долговечность соединений и возможность проверки проводов без демонтажа.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 230 В
• Номинальный рабочий ток: 6 А
• Количество контактов: 8
• Тип подключения: винтовые клеммы с зажимной клетью
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Модульное исполнение: да - занимает один модуль (17,5 мм)
• Материал корпуса: самозагасающий пластик
• Климатическое исполнение: УХЛ4 - работает при перепадах температур и повышенной влажности
• Диапазон рабочих температур: от –40 C до +70 C
• Цвет: синий
• Индикация: встроенная LED-подсветка для визуального контроля наличия напряжения
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка совместима исключительно с реле серии 41 от Finder. Для установки достаточно защёлкнуть её на DIN-рейку 35 мм - фиксация происходит за счёт пластиковой клипсы. После этого реле вставляется в гнездо до характерного щелчка. Кабели подключаются через винтовые клеммы с зажимной клетью: провод вводится в отверстие, зажимается винтом - контакт формируется без необходимости зачистки жилы до металла. Это снижает риск плохого контакта и повреждения многожильных проводов.

Безопасность и стандарты

Розетка соответствует европейским нормам безопасности EN 61810-1/2/7, которые регламентируют требования к коммутирующим устройствам. IP20 гарантирует защиту от случайного прикосновения к токоведущим элементам, но не рассчитана на работу во влажных средах или на улице. Материал корпуса - самозагасающий пластик, что предотвращает распространение пламени при перегреве.

Преимущества

• Зажимная клеть позволяет безопасно работать с одножильными и многожильными проводами без зачистки до металла
• LED-индикатор показывает наличие напряжения на входе - удобно при диагностике и обслуживании
• Фиксация на DIN-рейке с клипсой обеспечивает прочную посадку без дополнительных креплений
• Высокая термостойкость (–40…+70 C) делает её пригодной для холодных цехов и нагретых помещений
• Смена реле выполняется за секунды - не требует отключения всей системы

Ограничения применения

• Не применяется в условиях высокой запылённости, сырости или прямого попадания воды - IP20 недостаточно для таких сред
• Подходит только для реле серии 41; другие типы реле не встанут в этот разъём
• Максимальный ток 6 А - нельзя использовать для нагрузок выше, например, мощных двигателей или нагревательных элементов
• Не рекомендовано применение в сетях постоянного тока - только для переменного 230 В

Примеры использования

• Автоматизация производства: управление пневматическими клапанами через реле в шкафу управления
• Системы отопления: включение насосов по сигналу термостата
• Освещение: таймеры и датчики движения в офисных помещениях
• Агрегаты с частой заменой компонентов: тестовые стенды, ремонтные мастерские

Практические советы

• Проверьте посадочный размер реле перед покупкой - серия 41 должна точно совпадать с гнездом этой розетки
• При подключении провода используйте отвёртку с плоским лезвием - затягивайте винты равномерно, избегая перегрузки
• LED-индикатор горит при наличии напряжения на входе - если он не светится, проверьте питание до розетки, а не само реле
• Для многожильных проводов лучше использовать наконечники - хотя зажимная клеть допускает подключение без них, это увеличивает срок службы контакта
• При работе в условиях низких температур (ниже –20 C) дайте розетке адаптироваться к температуре перед первым включением - пластик становится хрупче
