Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 1CO 16A; Контакты AgNi | 416191100010 Finder 41.61.9.110.0010

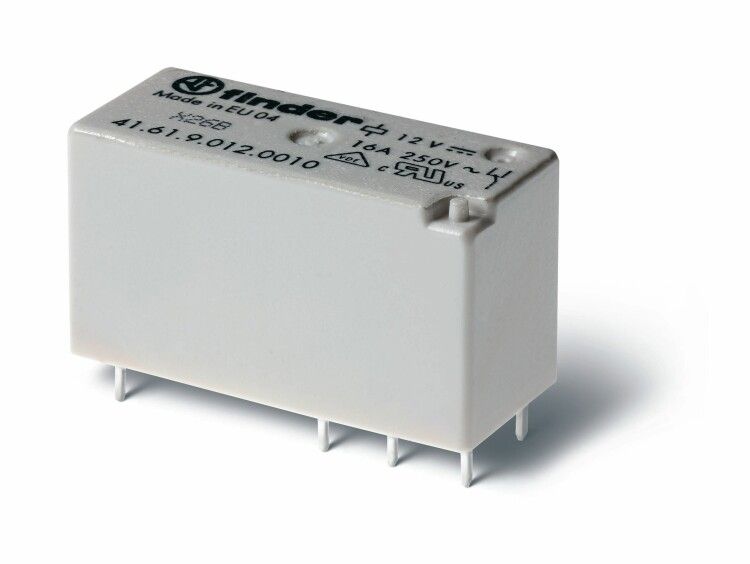

Электромеханическое реле Finder 41.61.9.110.0010 - компактное устройство с монтажом на печатную плату, предназначенное для коммутации нагрузок до 16 А при напряжении 110 В постоянного тока. Подходит для автоматизации, промышленной электроники и систем управления, где важна надёжность и малый габарит.

Назначение и область применения

Реле Finder 41.61.9.110.0010 используется как промежуточное устройство для управления цепями высокой мощности слаботочными сигналами. Его применяют в контроллерах, устройствах автоматики, системах безопасности, медицинском оборудовании и промышленных пультах управления. Благодаря миниатюрным размерам и монтажу на плату, идеально подходит для плотной компоновки печатных плат.

Технические характеристики

• Тип реле: промежуточное, моностабильное (возврат в исходное состояние после отключения питания)
• Напряжение катушки: 110 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Тип контактов: 1CO (один перекидной контакт - один общий, один нормально замкнутый, один нормально разомкнутый)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге, долговечен при переключении
• Шаг выводов: 5 мм - совместим со стандартными технологиями пайки и платами
• Степень защиты: IP20 - защищено от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Корпус: пластиковый, самозатухающий
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к реле

Совместимость и монтаж

Реле Finder 41.61.9.110.0010 рассчитано на поверхностный монтаж на печатную плату. Выводы имеют шаг 5 мм - совпадает с большинством стандартных плат. Для установки требуется сверление отверстий под выводы и пайка вручную или на линии SMT/THT. Катушка требует точного соблюдения полярности при подключении 110 В DC - неверное подключение не повредит реле, так как оно не имеет поляризованной катушки. Максимальная нагрузка на контакты - 16 А при 110 В DC; при более высоких токах возможна быстрая эрозия контактов.

Безопасность и стандарты

Изделие соответствует международным стандартам EN 61810-1 (безопасность реле), EN 61810-2 (электрическая прочность) и EN 61810-7 (требования к тестированию). Сертифицировано для работы в промышленных условиях. Отсутствие защиты выше IP20 требует установки внутри закрытых корпусов, чтобы избежать попадания пыли, влаги и сторонних предметов на контакты.

Преимущества

• Высокая коммутационная способность: 16 А при 110 В DC - позволяет управлять мощными нагрузками без внешнего силового модуля
• Контакты AgNi обеспечивают длительный срок службы даже при частых включениях
• Низкий профиль - занимает мало места на плате, удобен для плотной сборки
• Свободная полюсность катушки - упрощает монтаж и снижает риск ошибок при подключении
• Пластиковый корпус с самозатуханием - безопасен при возгорании

Ограничения применения

• Не предназначено для работы во влажной среде, на улице или в помещениях с высокой запылённостью - IP20 недостаточно
• Не рекомендуется для коммутации индуктивных нагрузок выше 16 А - возможна сварка контактов
• Не подходит для импульсных режимов с частотой выше 10 Гц без проверки теплового режима
• Катушка 110 В DC требует стабилизированного источника - скачки напряжения могут вызвать некорректное срабатывание
• Не имеет опций для фиксации в корпусе - необходимо использовать крепления или клей для предотвращения выскальзывания при вибрациях

Примеры использования

• Управление двигателями постоянного тока в станках ЧПУ
• Переключение нагревательных элементов в термокамерах
• Коммутирование световых сигнализаций в пультах управления
• Автоматизация линий конвейеров с использованием PLC
• Системы аварийного отключения в медицинских аппаратах

Практические советы

• При проектировании платы учтите посадочные размеры - расстояние между выводами 5 мм, высота реле около 15 мм
• Для увеличения срока службы контактов используйте демпферные цепочки (RC-цепь) при управлении индуктивными нагрузками
• Не превышайте номинальный ток 16 А - даже кратковременные перегрузки снижают надёжность
• Проверьте соответствие напряжения катушки 110 В DC - использование 24 В или 220 В приведёт к отказу
• При массовом производстве используйте паяльную станцию с контролем температуры - перегрев выводов может повредить внутреннюю изоляцию
• Для вибрационных условий дополнительно закрепите реле клеем или механическими зажимами
