Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 1CO 16A; Контакты AgNi | 416191100011 Finder 41.61.9.110.0011

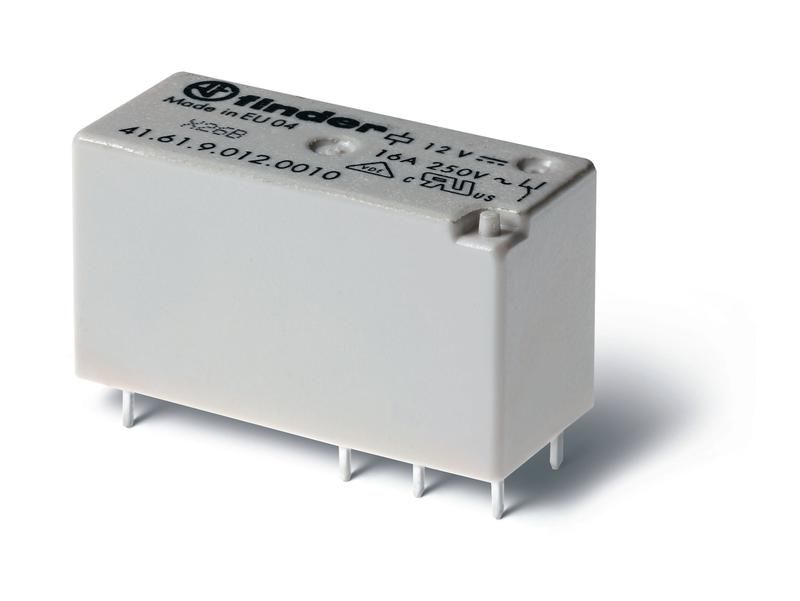

Электромеханическое реле Finder 41.61.9.110.0011 - компактное промежуточное реле с монтажом на печатную плату, предназначенное для коммутации нагрузок до 16 А при напряжении 110 В постоянного тока. Подходит для автоматических систем, где важна надёжность, малый профиль и устойчивость к вибрациям.

Назначение и область применения

Реле Finder 41.61.9.110.0011 используется для управления цепями высокой мощности с помощью слаботочных сигналов. Применяется в промышленной автоматике, оборудовании для управления движением, системах безопасности, контроллерах и устройствах с ограниченным пространством. Благодаря низкопрофильному корпусу идеально подходит для плотной компоновки на печатных платах.

Технические характеристики

• Тип реле: промежуточное, моностабильное (возврат в исходное состояние после отключения питания)
• Напряжение катушки: 110 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Тип контакта: 1CO (один перекидной контакт - один общий, один нормально замкнутый, один нормально разомкнутый)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге, долговечен при переключении
• Шаг выводов: 5 мм - совместим со стандартными технологиями пайки и платами
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Нормативные требования: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 41.61.9.110.0011 монтируется непосредственно на печатную плату через выводы с шагом 5 мм. Совместимо с THT-технологиями (through-hole technology). Для установки требуется отверстие в плате соответствующего диаметра - рекомендуется проверить габариты перед заказом. Катушка рассчитана только на постоянный ток 110 В - использование переменного тока недопустимо. Корпус не имеет фиксирующих защёлок - при механическом воздействии возможен сдвиг, поэтому рекомендуется применять клей или механическую фиксацию в условиях вибраций.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (базовые требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на износостойкость). Сертифицировано для работы в промышленных средах с уровнем электромагнитных помех, соответствующих классу B. Не предназначено для взрывоопасных зон.

Преимущества

• Высокая коммутационная способность - 16 А при 110 В DC позволяет управлять мощными нагрузками без внешних усилителей
• Контакты AgNi обеспечивают длительный срок службы даже при частых включениях/выключениях
• Низкая высота корпуса снижает требуемое пространство на плате - удобно для компактных устройств
• Стандартный шаг выводов 5 мм обеспечивает совместимость с большинством существующих плат и оборудования
• Климатическое исполнение УХЛ4 делает реле пригодным для использования в холодных и влажных помещениях

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не предохраняет от брызг, пара или пыли
• Подходит только для постоянного тока; нельзя использовать с переменным напряжением
• Отсутствие фиксаторов корпуса требует дополнительной механической защиты в условиях вибраций
• Нет нормально открытых контактов (НО) - доступен только перекидной контакт (CO), что ограничивает варианты схем
• Не рекомендовано для частого переключения сверхнизких токов (<100 мА) - риск окисления контактов

Примеры использования

• Управление двигателями постоянного тока в станках ЧПУ
• Переключение нагревательных элементов в контрольно-измерительных приборах
• Коммуникационные модули в системах сбора данных
• Автоматические выключатели в распределительных щитах с ограниченным местом
• Системы сигнализации и управления в транспорте (не в открытом кузове)

Практические советы

• При проектировании платы учтите, что максимальный ток 16 А требует достаточного сечения дорожек - используйте медные площадки не менее 1 мм2 на каждый контакт
• Избегайте установки рядом с источниками тепла выше 55 C - перегрев сокращает срок службы катушки
• Для увеличения срока службы контактов применяйте демпферные цепочки (RC-цепь) при управлении индуктивными нагрузками
• Проверьте полярность при подключении катушки - неверная полярность не повредит реле, но может вызвать некорректную работу
• При массовом использовании в одной системе рекомендуется тестировать реле на износ - особенно при более чем 10⁵ операций в год
