Вставка плавкая OptiFuse NH00С 100А габарит 00С 400АС УХЛ3 - 144556 КЭАЗ

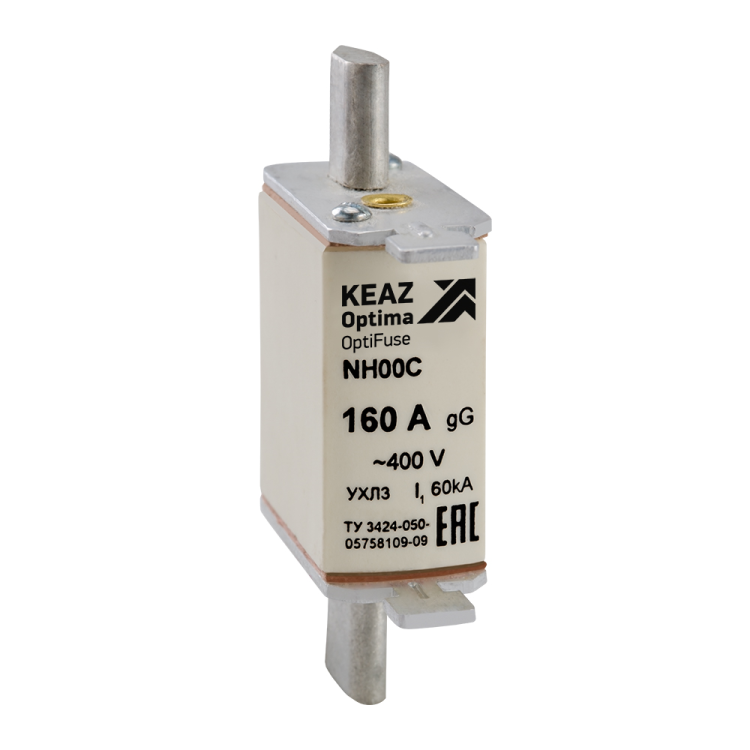

Вставка плавкая 100А 400АС 0 габарит 00С gG УХЛ3 от КЭАЗ - надёжный элемент защиты цепей переменного тока с номинальным током 100 А и предельной отключающей способностью 60 кА. Применяется в силовых распределительных устройствах, особенно там, где требуется быстрое отключение при перегрузках и коротких замыканиях.

Назначение и область применения

Вставка плавкая 100А 400АС 0 габарит 00С gG УХЛ3 предназначена для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Относится к категории gG, что означает универсальное применение в силовых сетях переменного тока. Подходит для установки в коммутационные аппараты, рубильники, контакторы и другие устройства, требующие внешней защиты.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который вставка выдерживает длительно без срабатывания;
• Номинальное напряжение: 400 В AC - работает в сетях до 400 В переменного тока;
• Предельная отключающая способность: 60 кА - способна безопасно прервать ток короткого замыкания до 60 тысяч ампер;
• Тип тока: переменный (AC), частота 50/60 Гц - совместима со стандартными сетями России и стран СНГ;
• Габарит: 00С - соответствует стандартному размеру для втычных предохранителей этой серии;
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температурах от -60 C до +40 C, устойчива к влаге и запылённости в условиях открытых площадок и холодных помещений;
• Степень защиты IP00 - не имеет собственной защиты от доступа к токоведущим частям; защита обеспечивается корпусом аппарата, в который она устанавливается;
• Количество полюсов: 1 - однополюсная вставка, используется в однофазных или трёхфазных системах с отдельной установкой на каждый фазный проводник;
• Материал и тип: ножевой (ножевого типа), втычная - монтируется в специальные зажимы без инструментов;
• Нормативный документ: ТУ 3424-050-05758109-2009 - сертифицирована по российскому техническому регламенту.

Совместимость и монтаж

Вставка плавкая 100А 400АС 0 габарит 00С gG УХЛ3 совместима с аппаратами, предназначенными для установки вставок габарита 00С. Это включает большинство моделей предохранительных рубильников и автоматических выключателей производства КЭАЗ, таких как серии ПР, ПА, ПАК и аналогичных устройств из серии OptiFuse. Монтаж осуществляется путём введения контактных ножей в захватывающие зажимы - без болтов, винтов или инструментов. Перед установкой проверьте соответствие габарита и номинала вставки заявленным параметрам аппарата. Нельзя использовать эту вставку в устройствах, рассчитанных на меньший габарит (например, 00 или 0), так как возможен риск механической несовместимости или снижения безопасности.

Безопасность и стандарты

Вставка соответствует требованиям ТУ 3424-050-05758109-2009 и прошла испытания на термическую и электродинамическую стойкость. Благодаря классу gG обеспечивается координированная защита с другими аппаратами в сети. Однако, поскольку степень защиты IP00, использование вне герметичного корпуса недопустимо - контактные части остаются открытыми и представляют опасность при прикосновении. Только после установки в защищённый аппарат можно считать систему безопасной.

Преимущества

• Высокая отключающая способность (60 кА) позволяет применять её даже в мощных распределительных щитах с высокими токами КЗ;
• Широкий диапазон рабочих температур (-60…+40 C) делает её пригодной для работы в суровых климатических условиях - на объектах в Сибири, на севере, в неотапливаемых помещениях;
• Надёжная конструкция ножевого типа обеспечивает прочную механическую связь и минимальное переходное сопротивление;
• Производится КЭАЗ - одним из лидеров рынка в России, с гарантированным качеством комплектующих и долгим сроком службы;
• Подходит для массового применения в промышленности благодаря унифицированному габариту 00С.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц;
• Не допускается установка в устройства без защитного кожуха - открытые контакты опасны для жизни;
• Не рекомендуется использовать в качестве единственного средства защиты в ответственных системах без согласования с проектом - требуется координация с другими защитными устройствами;
• Не подлежит восстановлению после срабатывания - заменяется полностью;
• Не совместима с габаритами 00, 0, 1 - необходимо точно соответствовать размеру посадочных мест.

Примеры использования

• Защита входных цепей промышленных станков с двигателями мощностью до 50–70 кВт;
• Фазовая защита в распределительных щитах на заводах, складах, насосных станциях;
• Внешняя защита частотных преобразователей и пускателей, установленных в неотапливаемых помещениях;
• Системы конвейеров, элеваторов, воздушных компрессоров в условиях низких температур.

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена - даже при отключенном оборудовании возможно наличие остаточного напряжения;
• Проверяйте маркировку на новой вставке: номинал 100 А, габарит 00С, тип gG - должны совпадать с данными старой вставки и паспортом оборудования;
• При установке не используйте усилие больше необходимого - ножевые контакты легко деформируются;
• Если вставка сработала несколько раз за короткий период - ищите причину: перегрузка, неисправность нагрузки или некорректный подбор защиты;
• Храните запасные вставки в сухом месте - хотя исполнение УХЛ3 устойчиво к влаге, длительное воздействие конденсата может повлиять на контактные поверхности.
