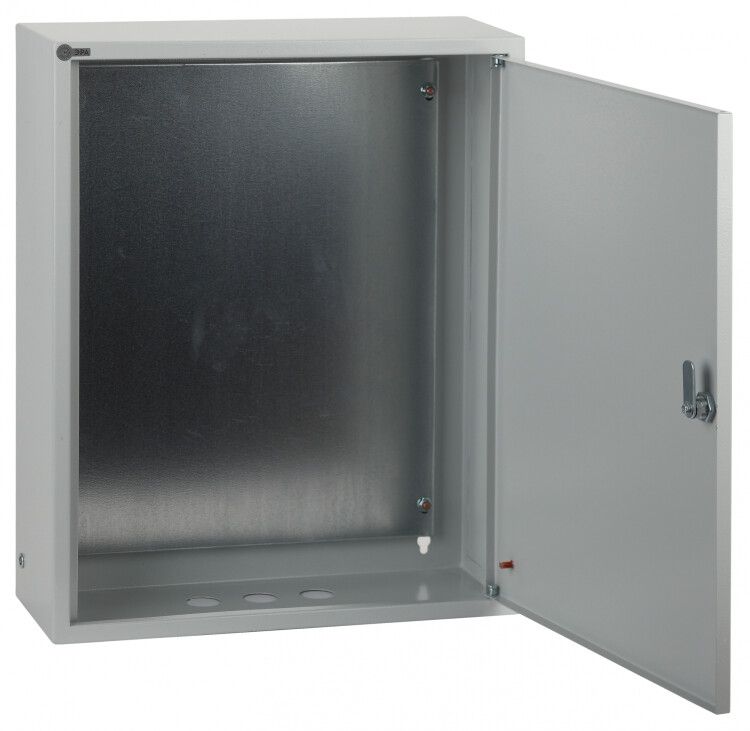

Корпус металлический ЩМП-2-1 76 УХЛЗ IP31 (500х400х155) (27) ЭРА - Б0028756

Корпус металлический ЩМП-2-1 76 УХЛ3 IP31 (500х400х155) от бренда ЭРА — это прочный шкаф для монтажа электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул б0028756 подходит для сборки щитов управления, автоматики и пожарной сигнализации в промышленных и бытовых объектах.

Назначение и область применения

ЩМП-2-1 76 УХЛ3 IP31 используется для защиты электротехнического и низковольтного оборудования внутри зданий. Подходит для монтажа автоматических выключателей, контакторов, реле, устройств защиты, коммутационных элементов и других компонентов распределительных щитов. Области применения: промышленные цеха, жилые дома, офисы, спортивные сооружения, сельскохозяйственные объекты, системы пожарной безопасности. Корпус защищает оборудование от механических повреждений, пыли и капель воды, но не рассчитан на открытую установку под дождём или в сырых помещениях без дополнительной защиты.

Технические характеристики

• Размеры: 500×400×155 мм (ширина × высота × глубина)
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Степень защиты: IP31 — защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Класс защиты: I — наличие заземляющего контакта
• Порошковое покрытие: эпоксидно-полиэфирное, цвет RAL 7035 (серый)
• Наличие монтажной панели: да, оцинкованная, с возможностью крепления DIN-рейки
• Количество кабельных вводов: 3 (предусмотрены для пропуска кабелей, требуют герметизации при необходимости)
• Ударопрочность: IK08 — выдерживает удар энергией до 5 Дж
• Номинальный ток: 100 А — максимальный допустимый ток через корпус, не является номиналом автомата
• Модульная ширина: 12 модулей (стандартные DIN-модули 17,5 мм каждый)
• Установочная глубина: 250 мм — позволяет размещать устройства с глубиной до этого значения
• Тип двери: одинарная, открывается на петлях
• Тип крышки: закрытого типа, плотно прилегает к раме
• Замок: есть, с двумя ключами
• Способ монтажа: открытой установки — крепится к стене болтами
• Температурный режим: УХЛ3 — работает при температурах от −40°C до +40°C

Совместимость и монтаж

ЩМП-2-1 76 УХЛ3 IP31 совместим с любыми стандартными DIN-рейками и оборудованием шириной до 12 модулей. Монтажная панель уже установленна и готова к фиксации устройств. Крепление корпуса осуществляется на стену с помощью четырёх отверстий в задней части. Для герметизации кабельных вводов рекомендуется использовать резиновые или пластиковые втулки — они не входят в комплект. Не используйте корпус в качестве основания для тяжёлого оборудования — он не рассчитан на нагрузку выше собственного веса с установленным оборудованием.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1-2007 (IEC 61439-1) для низковольтных распределительных устройств. Класс защиты I гарантирует заземление корпуса через контактную площадку. Порошковое покрытие обеспечивает антикоррозийную стойкость. Гарантия от сквозной коррозии — 15 лет. Напряжение питания не регламентируется самим корпусом — зависит от установленного оборудования.

Преимущества

• Жёсткая сварная конструкция — минимальная деформация при нагрузках
• Оцинкованная монтажная панель — долговечность и устойчивость к окислению
• Высокая степень механической защиты (IK08) — устойчивость к случайным ударам
• Порошковое покрытие — устойчиво к царапинам, химическим веществам и UV-излучению
• Простота сборки — все элементы уже собраны, требуется только установка оборудования
• Гарантия 3 года на работу и 15 лет на коррозионную стойкость

Ограничения применения

• Не предназначена для установки на улице — IP31 не защищает от дождя и брызг
• Не подходит для помещений с постоянной влажностью выше 90% без принудительной вентиляции
• Не рассчитана на взрывоопасные среды — не имеет взрывозащиты
• Кабельные вводы не имеют заводских уплотнителей — необходимо докупать и устанавливать самостоятельно при необходимости герметизации
• Максимальная глубина оборудования — 250 мм; более громоздкие устройства не поместятся

Примеры использования

• Щит освещения в многоэтажном жилом доме
• Распределительный щит на участке сельхозпроизводства
• Щит управления насосной станцией
• Панель пожарной сигнализации в офисном здании
• Автоматический щит для конвейера на заводе

Практические советы

• Перед монтажом проверьте, что глубина ваших аппаратов (например, автоматов, преобразователей частоты) не превышает 250 мм
• Используйте термостойкие кабельные вводы с уплотнением, если планируете прокладывать кабели в сырых местах
• При установке на стену используйте анкерные болты — саморезы недостаточно надёжны для тяжёлого щита
• Для щитов пожарной сигнализации можно заказать вариант в цвете RAL 3000 (красный) — доступен по запросу
• Не забудьте выполнить заземление корпуса — это обязательное условие безопасной эксплуатации
• ЩМП-2-1 76 УХЛ3 IP31 — часть серии ЭРА, поэтому легко найти аналоги с другими размерами или уровнем защиты IP54
