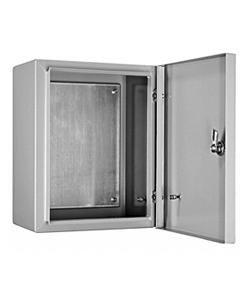

Щит с монтажной панелью навесной ЩМП 04 УХЛ3 IP31 400х300х155 Электротехник ET529533

Щит с монтажной панелью навесной ЩМП 04 УХЛ3 IP31 400х300х155 от бренда Электротехник - компактный металлический корпус с установленной внутренней панелью для монтажа автоматических выключателей, контакторов и других устройств. Подходит для сборки распределительных и управляющих щитов в помещениях и на улице.

Назначение и область применения

Щит с монтажной панелью навесной ЩМП 04 УХЛ3 IP31 400х300х155 предназначен для сборки электрощитов управления, автоматизации и распределения электроэнергии. Применяется в жилых, офисных, торговых и производственных зданиях. Благодаря защищённому корпусу и возможности открытой установки, его можно использовать как внутри помещений, так и на улице - например, для контроля освещения, насосов или малых станков.

Технические характеристики

• Размеры корпуса: 400×300×155 мм
• Количество модулей: 4 (стандартные DIN-рейки)
• Материал корпуса: сталь толщиной 0,7 мм
• Покрытие: порошковая окраска (цвет 7035)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикального каплевого конденсата
• Тип крышки: закрытого типа с одной дверью
• Наличие замка: да - обеспечивает доступ только авторизованному персоналу
• Способ монтажа: навесной (на стену)
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −40C до +40C и в условиях повышенной влажности

Совместимость и монтаж

Внутренняя монтажная панель позволяет фиксировать устройства на DIN-рейках. Для установки используются предварительно подготовленные отверстия в задней стенке корпуса. Крепление осуществляется на саморезы или анкеры через кронштейны, предусмотренные в корпусе. Диапазон рабочих температур (-40…+40 C) позволяет монтировать щит даже в неотапливаемых помещениях. Обратите внимание: толщина стенки 0,7 мм требует осторожности при сверлении - не используйте мощные ударные инструменты без предварительной разметки.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 15150 по классу защиты IP31 и климатическому исполнению УХЛ3. Порошковое покрытие повышает устойчивость к механическим воздействиям и химическим средам. Наличие замка соответствует нормам безопасности для доступа к электрооборудованию.

Преимущества

• Усиленная стальная конструкция - долговечность при нагрузках и вибрациях
• Порошковое покрытие снижает риск коррозии, особенно важное при использовании на улице
• Закрытый тип крышки исключает случайный доступ к токоведущим частям
• Готовая монтажная панель экономит время на сборке - не требуется крепить рейки отдельно

Ограничения применения

Щит с монтажной панелью навесной ЩМП 04 УХЛ3 IP31 400х300х155 не предназначен для мест с постоянным прямым попаданием воды, сильными потоками воздуха или агрессивными газами. IP31 не обеспечивает защиту от брызг под углом - для таких условий нужен минимум IP54. Также не рекомендуется применять в зонах с высокими уровнями электромагнитных помех без дополнительного экранирования. Максимальная нагрузка на панель - до 4 стандартных модулей; более крупные устройства потребуют увеличенного корпуса.

Примеры использования

• Управление системой освещения во дворе или на парковке
• Распределительный щит для насосной станции в подвале
• Автоматизация конвейера на линии производства
• Контроль питания бытовых приборов в административном здании

Практические советы

• Перед монтажом проверьте, что посадочные отверстия совпадают с точками крепления стены - используйте уровень для горизонтальной установки
• Не забудьте оставить свободное пространство перед дверью - она должна открываться полностью без препятствий
• Для работы на улице обязательно используйте герметичные вводы кабеля - корпус IP31 не защищает от проникновения проводов
• При необходимости замены элементов - отключите питание, снимите крышку и работайте только с отключенными цепями
• Щит с монтажной панелью навесной ЩМП 04 УХЛ3 IP31 400х300х155 от Электротехник - оптимальный выбор для базовой сборки. Для сложных систем рассмотрите модели с большим числом модулей и выше степенью защиты.
