Корпус металлический SIMPLE ЩМП-2-1 (500х400х150мм) IP31 УХЛ3 серый - Б0057145 ЭРА

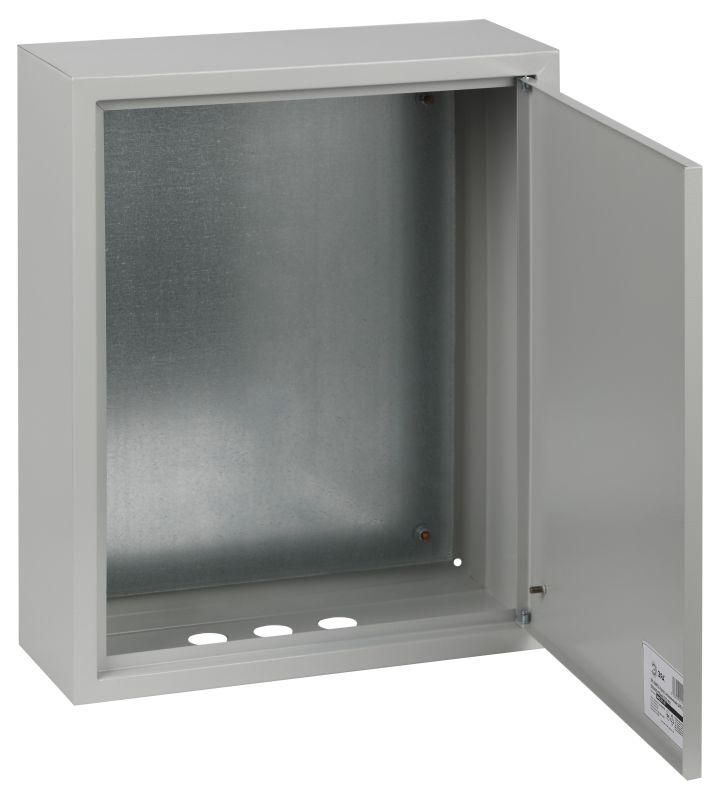

Корпус металлический ЩМП-2-1 (500х400х150 мм) IP31 УХЛ3 серый от бренда ЭРА — это надёжный металлический ящик с монтажной панелью для сборки распределительных устройств в условиях повышенной влажности и запылённости. Артикул б0057145 соответствует серии ЭРА SIMPLE и подходит для монтажа в помещениях с контролируемой средой.

Назначение и область применения

Корпус металлический ЩМП-2-1 используется для защиты электротехнического и низковольтного оборудования внутри помещений. Подходит для сборки щитов управления, автоматизации, пожарной сигнализации и распределительных устройств. Часто применяется в гражданском строительстве, на промышленных объектах, в сельском хозяйстве и на спортивных сооружениях. Благодаря защите IP31, корпус исключает попадание крупных частиц пыли и капель воды, падающих вертикально.

Технические характеристики

• Размеры: 500×400×150 мм
• Материал корпуса: сталь с порошковым покрытием (RAL 7035, серый)
• Степень защиты: IP31 — защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Класс защиты: I — заземление через контактную площадку
• Ударопрочность: IK08 — выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Наличие монтажной панели: да, оцинкованная, для крепления DIN-рейки и аппаратов
• Количество кабельных вводов: 3 — готовые отверстия под герметичные вводы (не входят в комплект)
• Тип двери: одинарная, открывается на петлях
• Замок: есть, с двумя ключами
• Способ монтажа: открытая установка — крепится к стене болтами
• Номинальный ток: 100 А — допустимый ток через шины и провода внутри корпуса, не относится к защите самого корпуса
• Исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в условиях умеренного и холодного климата

Совместимость и монтаж

Корпус металлический ЩМП-2-1 рассчитан на установку стандартных элементов: DIN-реек, автоматических выключателей, контакторов, реле. Монтажная панель выполнена из оцинкованной стали — позволяет использовать саморезы и крепёж без риска коррозии. Крепление осуществляется на стену с помощью четырёх отверстий в задней стенке. Открытая установка требует наличия сухого, защищённого от прямого попадания осадков места. Кабельные вводы — подготовлены, но сами вводы и уплотнители необходимо приобрести отдельно.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Класс защиты I гарантирует наличие заземляющего контакта — обязательное условие для всех металлических корпусов с доступными частями. Ударопрочность IK08 соответствует международному стандарту IEC 62262. Порошковое покрытие обеспечивает антикоррозийную стойкость и исключает риск поражения током при случайном прикосновении к корпусу.

Преимущества

• Жёсткая сварная конструкция — минимальная деформация при нагрузках
• Высококачественное эпоксидно-полиэфирное порошковое покрытие — долговечность и устойчивость к механическому воздействию
• Оцинкованная монтажная панель — удобство сборки и продление срока службы внутренних компонентов
• Замок с двумя ключами — контроль доступа к оборудованию
• Гарантия от сквозной коррозии — 15 лет

Ограничения применения

Корпус ЩМП-2-1 не предназначен для установки на улице или в местах с постоянным воздействием воды, паров, химикатов. Степень защиты IP31 не защищает от брызг под углом, струй воды или пылевых потоков. Нельзя применять в помещениях с классом взрывоопасности. Температурный диапазон UHL3 ограничен — не рекомендован для эксплуатации ниже −40°C. Также корпус не имеет встроенных вводов — требуется самостоятельная комплектация уплотнителей и кабельных вводов.

Примеры использования

• Щит управления насосной станцией в цеху
• Распределительный щит освещения в административном здании
• Автоматический щит пожарной сигнализации в торговом центре
• Контроллер тепловой системы в сельскохозяйственном комплексе

Практические советы

• Перед монтажом проверьте посадочные отверстия — они должны совпадать с толщиной стены и типом крепежа (обычно M6–M8)
• Для повышения степени защиты до IP54 используйте отдельно приобретаемый двухкомпонентный полиуретановый уплотнитель (совместим с моделью)
• Не перегружайте монтажную панель — суммарная масса установленных аппаратов не должна превышать 25 кг
• При использовании в сыром помещении обязательно проведите заземление корпуса по нормам ПУЭ
• Артикул б0057145 — единственный номер для заказа этого конкретного корпуса; другие модели серии ЭРА SIMPLE имеют иные габариты и степень защиты
