Корпус металлический навесной ЩРН-48з-1 76 У2 IP54 (670х330х120) | Б0030161 NO-123-24 ЭРА

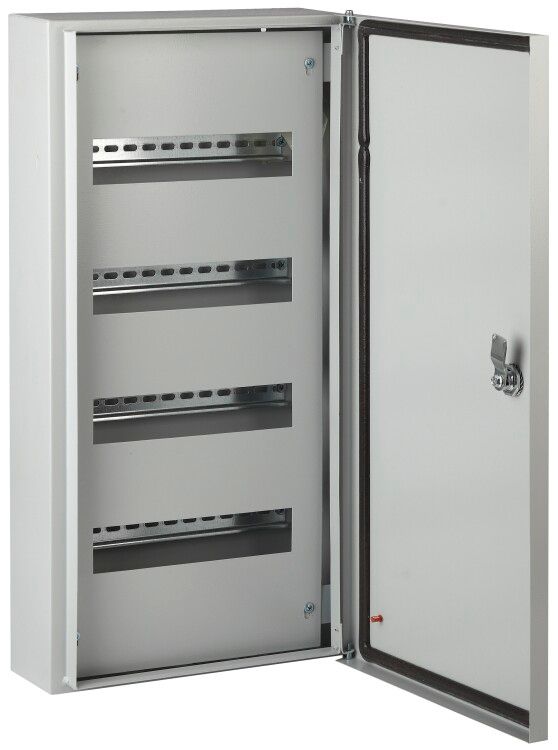

Корпус металлический ЩРН-48з-1 76 У2 IP54 (670х330х120мм) от бренда ЭРА - это надёжный навесной шкаф для монтажа модульного оборудования в условиях повышенной запылённости и влажности. Подходит для промышленных объектов, жилых домов и коммерческих помещений, где требуется защита от внешних воздействий.

Назначение и область применения

ЩРН-48з-1 76 У2 IP54 предназначен для установки автоматических выключателей, УЗО, реле, контакторов и других модульных устройств на DIN-рейку. Шкаф используется там, где важна защита от пыли и брызг воды - например, в цехах, на насосных станциях, в подъездах зданий, на улице под навесом. Модель подходит как для открытой, так и для частично встроенной установки.

Технические характеристики

• Габариты: 670×330×120 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Количество модулей: 36 (стандартная ширина одного модуля - 17,5 мм)
• Наличие DIN-рейки: да, установлены две рейки для фиксации модульных устройств
• Количество дверей: одна, с возможностью перенавешивания
• Тип закрытия: защёлка с замком, в комплекте два ключа
• Способ монтажа: открытая установка - крепится к стене через отверстия в задней стенке
• Уплотнитель: двухкомпонентный полиуретановый, обеспечивает долговечную герметизацию
• Защита от коррозии: гарантия 12 лет против сквозной коррозии

Совместимость и монтаж

ЩРН-48з-1 76 У2 IP54 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Для монтажа используйте саморезы M4–M6, подходящие по длине к толщине стены. Открытый способ установки требует свободного пространства перед шкафом - минимум 60 см для комфортного обслуживания. Перенавешивание двери выполняется без инструментов: достаточно снять петли, перевернуть дверь и закрепить её с другой стороны. Глубина внутреннего пространства указана как 0 мм - это значит, что измерения даны по внешним габаритам; фактическая внутренняя глубина составляет около 90–100 мм после учёта уплотнителей и рамки двери.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Защита IP54 снижает риск поражения током при случайном контакте с внешней поверхностью. Полиуретановый уплотнитель исключает попадание влаги на токоведущие части внутри. Корпус выполнен из стали с антикоррозийным покрытием, обеспечивающим безопасную эксплуатацию в течение 12 лет даже в агрессивных средах.

Преимущества

• Высокая прочность стального корпуса - выдерживает механические нагрузки и удары
• Перенавешиваемая дверь - позволяет легко адаптировать расположение петель под условия монтажа
• Надёжный замок с двумя ключами - обеспечивает контроль доступа
• Долговечный уплотнитель - сохраняет герметичность при температурных колебаниях
• Оптимальное соотношение цены и качества - экономически выгодное решение для массового применения

Ограничения применения

ЩРН-48з-1 76 У2 IP54 не предназначен для постоянного погружения в воду, прямого воздействия струй воды под давлением или работы в помещениях с химическими парами. Не рекомендуется использовать в местах с температурой ниже -25C или выше +50C без дополнительного теплового регулирования. Также не подходит для установки в качестве основного распределительного устройства в взрывоопасных зонах - для этого нужны специальные взрывозащищённые корпуса.

Примеры использования

• Распределительный щит в подвале многоквартирного дома
• Щит управления насосной станцией на улице
• Корпус для автоматизации конвейера на пищевом производстве
• Аварийное освещение в коридоре офисного здания
• Управление системой вентиляции в техническом помещении

Практические советы

• При монтаже проверьте, чтобы отверстия для крепления совпадали с несущей конструкцией стены - лучше использовать анкерные болты для тяжёлых нагрузок
• Не забудьте оставить место вокруг шкафа для провода: вход/выход кабелей должен быть организован снизу или сзади, чтобы не повредить уплотнитель
• Используйте термостойкие клеммы и изоляцию - внутренние температуры могут расти при длительной работе оборудования
• Проверяйте состояние уплотнителя каждые 6–12 месяцев - особенно в регионах с высокой влажностью
• ЩРН-48з-1 76 У2 IP54 - один из самых популярных корпусов в линейке ЭРА; если вам нужен аналог большего размера, рассмотрите модели ЩРН-48з-2 или ЩРН-48з-3
