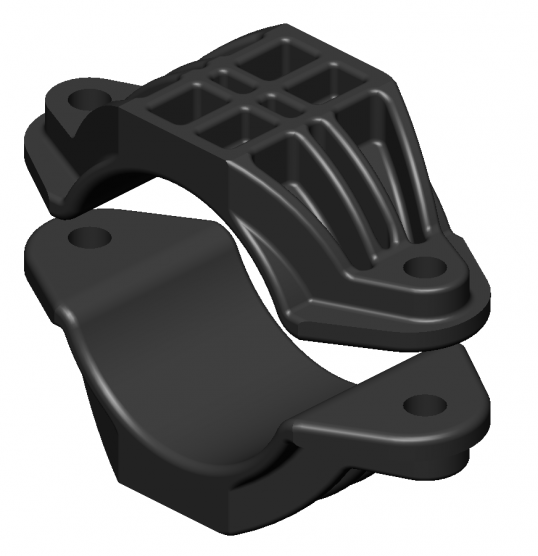

Одиночное кабельное крепление D 65-90 мм (две половинки) - scc6590 EKF

Кабельное крепление одиночное D 65–90 мм EKF - это надёжное решение для фиксации одного силового кабеля большого диаметра в распределительных устройствах и на металлических конструкциях. Продукт из серии PROxima от бренда EKF предназначен для прокладки кабелей напряжением до 330 кВ и обеспечивает удержание без повреждений изоляции.

Назначение и область применения

Кабельное крепление одиночное D 65–90 мм EKF используется для безопасной фиксации одиночных силовых кабелей с внешним диаметром от 65 до 90 мм. Подходит для установки на металлические полки, лестницы, кронштейны и другие несущие элементы в подстанциях, распределительных пунктах, тоннелях и на открытых трассах. Применяется в сетях напряжением от 6 кВ до 330 кВ, где важна механическая стабильность и сохранность изоляции кабеля.

Технические характеристики

• Диаметр кабеля: 65–90 мм - соответствует реальному внешнему размеру кабеля, не требует адаптеров;
• Количество кабелей: один - предназначено исключительно для фиксации одного провода;
• Материал корпуса: алюминий - лёгкий, прочный, устойчивый к коррозии;
• Покрытие: лакированное - защищает от окисления, снижает риск образования налёта, не требует дополнительной антикоррозийной обработки;
• Гарантийный срок: 36 месяцев - подтверждает долговечность материала и технологии производства.

Совместимость и монтаж

Кабельное крепление одиночное D 65–90 мм EKF крепится к плоской поверхности через два монтажных отверстия. Для установки используются болты M8 или аналогичные крепёжные элементы, совместимые со стандартными металлоконструкциями. Установка выполняется без инструментов специального назначения - достаточно гаечного ключа. Крепление не имеет регулировки по углу - фиксируется жёстко, поэтому важно заранее определить направление прокладки кабеля.

Безопасность и стандарты

Изделие соответствует требованиям к применению в высоковольтных системах (до 330 кВ) и не содержит материалов, выделяющих токсичные вещества при нагреве. Лакированное покрытие предотвращает образование электростатических разрядов на поверхности. Нет сертификации по ГОСТ/IEC для конкретного класса защиты IP - не предназначено для работы во влажной среде без дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря алюминиевому корпусу - выдерживает нагрузки от собственного веса кабеля и ветровых воздействий;
• Равномерное распределение давления на кабель - минимизирует риск деформации изоляции;
• Удобство монтажа - компактный дизайн позволяет использовать даже в плотных конструкциях;
• Долгий срок службы - лакированное покрытие сохраняет целостность в течение всего гарантийного периода и beyond.

Ограничения применения

• Не подходит для многожильных кабелей - рассчитано только на один кабель;
• Не рекомендовано для установки в условиях постоянного контакта с водой, химическими жидкостями или агрессивной средой - лакированное покрытие не является герметичным;
• Не допускается использование в качестве точки крепления для перемещаемых или вибрирующих участков без дополнительного демпфирования;
• Не подходит для кабелей меньшего диаметра - при использовании кабеля менее 65 мм возможен люфт и недостаточная фиксация.

Примеры использования

• Фиксация кабелей 70 мм2 на металлических лестницах внутри подстанций 110 кВ;
• Закрепление силовых кабелей на стенках тоннелей тепловых электростанций;
• Удерживание кабелей на горизонтальных полках в распределительных камерах 220 кВ;
• Прокладка кабелей в зонах с ограниченным пространством, где требуется минимальный проём между рядами.

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - он должен попадать в интервал 65–90 мм; если кабель меньше 65 мм, используйте другую модель крепления;
• При установке на вертикальную поверхность убедитесь, что крепёжные болты затянуты равномерно - перекос может вызвать локальное давление на изоляцию;
• Для длительной эксплуатации вне помещений рекомендуется дополнительно закрывать место крепления термоусадочной трубкой или кожухом;
• При замене кабеля не используйте кабельное крепление одиночное D 65–90 мм EKF повторно, если оно было деформировано - это снижает надёжность фиксации.
