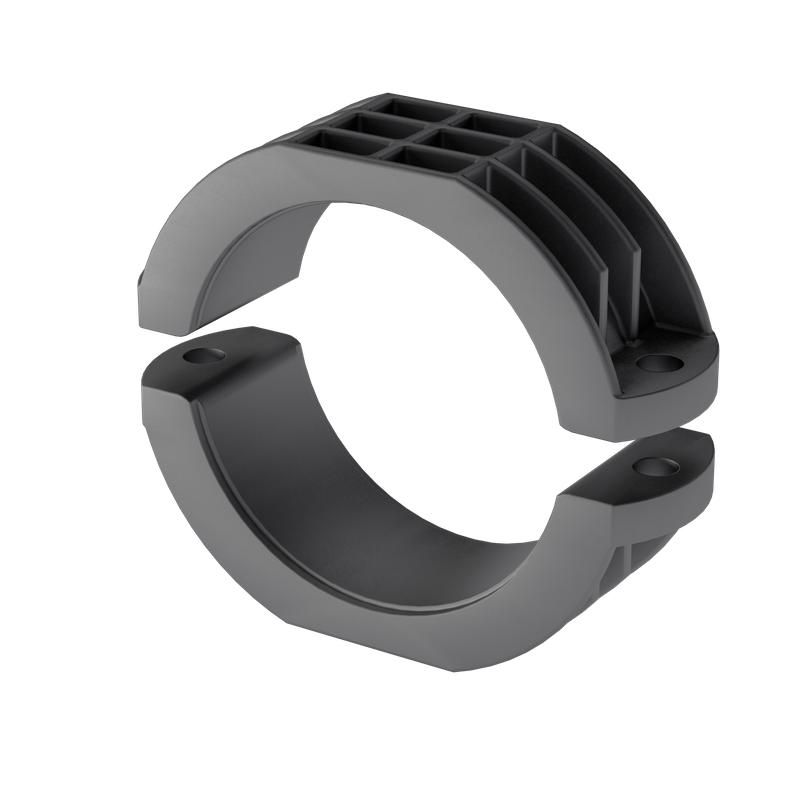

Высоковольтное крепление для кабеля диаметром 65-90 мм | VKK65-90 КМ-профиль LO24123

Высоковольтное крепление для кабеля диаметром 65–90 мм КМ-профиль - надежное решение для фиксации одиночных силовых кабелей высокого напряжения в кабеленесущих системах. Изготовлено из армированного полиамида, изделие выдерживает механические и климатические нагрузки, обеспечивая безопасную эксплуатацию в промышленной среде. Артикулы vkk65-90 и lo24123 соответствуют требованиям крепления кабелей в условиях повышенной опасности.

Назначение и область применения

Высоковольтное крепление для кабеля диаметром 65–90 мм КМ-профиль используется для удерживания одного кабеля большого диаметра в системах распределения электроэнергии. Применяется там, где требуется исключить перемещение кабеля при аварийных режимах - например, при коротком замыкании. Подходит для установки внутри помещений и на открытых участках, в том числе в энергообъектах, трансформаторных подстанциях, промышленных цехах с высокими требованиями к безопасности.

Технические характеристики

• Диапазон зажима: 65–90 мм - позволяет фиксировать кабели с внешним диаметром в этом интервале;
• Материал: армированный полиамид с добавлением стекловолокна - обеспечивает высокую прочность и термическую стойкость;
• Состав: безгалогенный - при возгорании не выделяет токсичных газов, соответствует экологическим нормам;
• Максимальная механическая стойкость: 40 000 Н - способно выдерживать импульсные нагрузки при коротком замыкании;
• Цвет: черный - снижает влияние УФ-излучения, повышает долговечность на открытом воздухе;
• Способ монтажа: через С-профиль - совместим с типовыми направляющими кабеленесущих систем;
• Количество кабелей: один - предназначено исключительно для фиксации одного провода, не рассчитано на групповое крепление.

Совместимость и монтаж

Высоковольтное крепление для кабеля диаметром 65–90 мм КМ-профиль крепится к несущим конструкциям через два отверстия с каждой стороны. Для монтажа используются болты, подходящие под стандартные профили типа С. Установка выполняется после предварительной подготовки поверхности - необходимо обеспечить плотное прилегание основания к профилю. Не требует специальных инструментов: достаточно обычного ключа или шуруповерта с насадкой под болт. Перед установкой проверьте соответствие диаметра кабеля указанному диапазону - перегрузка или недожим снижают надежность фиксации.

Безопасность и стандарты

Изделие изготовлено из безгалогенного материала, что соответствует требованиям пожарной безопасности для закрытых и людных объектов. Высокая механическая прочность (40 000 Н) гарантирует сохранение целостности при динамических нагрузках, характерных для аварийных ситуаций в сетях высокого напряжения. Соответствует принципам проектирования кабельных систем согласно ГОСТ Р 50571 и IEC 61537 для креплений в HV-сетях.

Преимущества

• Устойчивость к маслам и нефтепродуктам - можно использовать в местах с возможным контактом с технологическими жидкостями;
• Стойкость к атмосферным воздействиям - подходит для наружной установки без дополнительной защиты;
• Ребра жесткости в конструкции - увеличивают сопротивление деформации даже при значительных нагрузках;
• Легкий вес и простота сборки - снижают трудозатраты при монтаже по сравнению с металлическими аналогами;
• Электроизоляционные свойства - материал не проводит ток, исключает риск пробоя на корпус.

Ограничения применения

• Не предназначен для многокабельного крепления - каждый элемент работает только с одним кабелем;
• Запрещено использование при температуре ниже −40 C - материал становится хрупким;
• Не рекомендовано применение в средах с постоянными вибрациями выше 10 Гц - возможна усталостная деформация;
• Не следует использовать в качестве опоры для кабеля под собственным весом в длинных горизонтальных участках - необходима дополнительная подвеска каждые 1–1,5 метра.

Примеры использования

• Фиксация силового кабеля 80 мм2 от трансформатора до распределительного щита в подстанции;
• Удерживание кабеля высокого напряжения на маршруте кабельного канала в металлургическом цехе;
• Крепление кабеля на вертикальной стене в подземном тоннеле с высокой влажностью и риском попадания смазочных материалов;
• Установка на С-профиль в системе кабельных лотков на промышленной площадке с частыми перепадами температур.

Практические советы

• Перед установкой проверьте внутренний диаметр кабеля - он должен точно входить в диапазон 65–90 мм; слишком малый диаметр вызывает проскальзывание, слишком большой - риск повреждения изоляции;
• Используйте болты класса прочности 8.8 и выше - они обеспечивают достаточное усилие затяжки без деформации пластиковой конструкции;
• При монтаже на открытом воздухе ориентируйте отверстия для крепления так, чтобы вода не задерживалась внутри;
• Не используйте инструменты с острыми краями при работе с изделием - легко повредить поверхность, особенно в холодную погоду;
• При необходимости замены кабеля - демонтируйте крепление полностью, не пытайтесь “расширить” защелку - это нарушит герметичность и прочность.
