Высоковольтное крепление для кабеля усиленное диаметром 85-110 мм | VKK3-85-110 КМ-Профиль LO24134

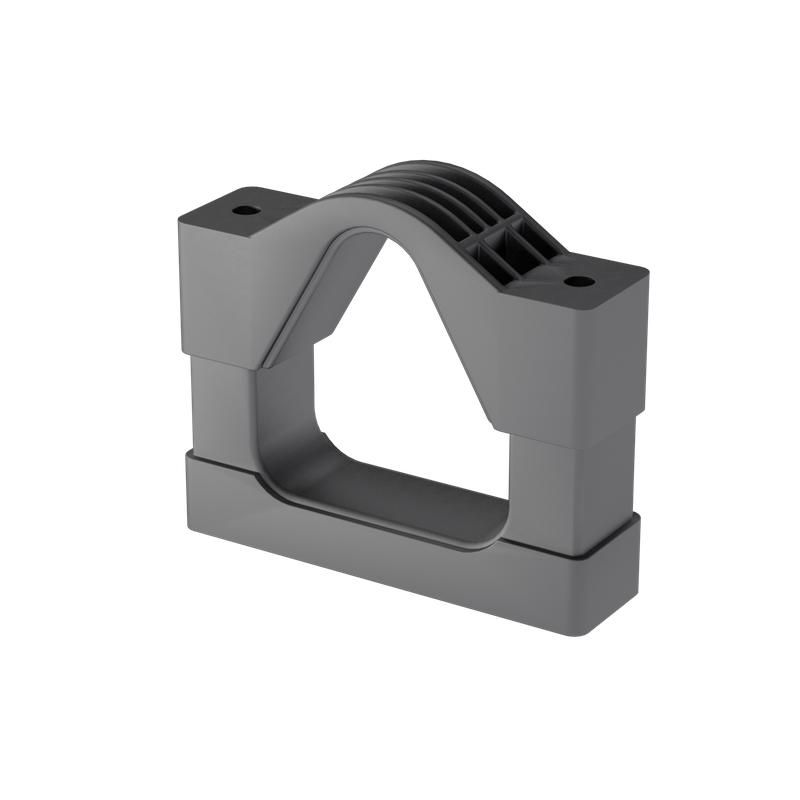

Высоковольтное крепление для кабеля усиленное диаметром 85–110 мм КМ - это надёжное крепление из армированного полиамида, предназначенное для фиксации трёх силовых кабелей высокого напряжения в треугольной сборке. Бренд КМ-Профильт и артикулы vkk3-85-110 / lo24134 обеспечивают совместимость со стандартными С-профилями и устойчивость к экстремальным условиям.

Назначение и область применения

Высоковольтное крепление для кабеля усиленное диаметром 85–110 мм КМ используется для жёсткой фиксации трёх кабелей высокого напряжения в виде равностороннего треугольника. Применяется в кабельных каналах, распределительных устройствах, подстанциях и других системах, где требуется безопасная организация кабельных трасс при высоких механических и термических нагрузках.

Технические характеристики

• Диаметр зажима: 85–110 мм - позволяет фиксировать кабели с внешним диаметром до 110 мм, включая три одновременно установленных провода;
• Материал: полиамид, армированный стекловолокном - обеспечивает высокую прочность, устойчивость к деформациям и долгий срок службы;
• Максимальное количество кабелей: 3 - конструкция рассчитана именно на групповое крепление трёх кабелей в треугольнике;
• Способ монтажа: через С-профиль - совместим с популярными направляющими профилями типа C;
• Механическая стойкость к динамическим нагрузкам: 40 000 Н - выдерживает ударные и вибрационные усилия, в том числе при коротком замыкании;
• Цвет: чёрный - оптимизирован для скрытых и промышленных установок;
• Содержание галогенов: отсутствует - материал не выделяет токсичных газов при нагреве или горении;
• Устойчивость к средам: не боится масла, нефтепродуктов, влаги и перепадов температур.

Совместимость и монтаж

Высоковольтное крепление для кабеля усиленное диаметром 85–110 мм КМ крепится исключительно к С-профилю - стандартному элементу кабельных систем. Для монтажа необходимо совместить отверстия на основании крепления с пазами профиля и закрепить болтом или самонарезающим винтом. Установка выполняется без предварительной подготовки поверхности. Не требует специальных инструментов - достаточно обычного шестигранника или отвёртки.

Особенности конструкции

Конструкция Высоковольтного крепления для кабеля усиленного диаметром 85–110 мм КМ имеет уникальную форму: верхняя и нижняя половины постоянно зацеплены друг с другом даже при максимальном диаметре кабеля. Это исключает расхождение частей под нагрузкой и снижает изгибные моменты на точках крепления. Такое решение особенно важно при аварийных режимах - когда токи КЗ вызывают мощные электродинамические силы между фазами.

Преимущества

• Высокая механическая прочность благодаря армированному полиамиду - выдерживает нагрузки до 40 000 Н;
• Стабильность формы при нагреве - не деформируется даже при длительной работе рядом с нагретыми кабелями;
• Экологическая безопасность - отсутствие галогенов делает изделие подходящим для помещений с повышенными требованиями к безопасности;
• Устойчивость к химическим средам - можно использовать в цехах с маслом, гидравликой или другими агрессивными жидкостями;
• Фиксация трёх кабелей в одном устройстве - экономит место и время при монтаже по сравнению с использованием трёх отдельных креплений.

Ограничения применения

• Не предназначено для крепления одного или двух кабелей - конструкция оптимизирована именно под три кабеля в треугольнике; использование меньшего количества снижает эффективность зацепления;
• Подходит только для кабелей с диаметром от 85 мм до 110 мм - менее тонкие кабели будут люфтить, более толстые не войдут;
• Требует наличия С-профиля - нельзя установить на стену, потолок или трубу без соответствующей направляющей;
• Не рекомендовано применение в условиях постоянного прямого UV-облучения - хотя материал устойчив к свету, длительное воздействие солнца может ускорить старение.

Примеры использования

• Распределительные пункты 6(10)/0,4 кВ - фиксация трёх фазных кабелей ввода;
• Кабельные каналы на промышленных предприятиях - организованная трассировка силовых линий;
• Подстанции и трансформаторные будки - обеспечение безопасного расположения кабелей при возможных КЗ;
• Объекты с высокой вибрацией - заводские участки с компрессорами, насосами, конвейерами.

Практические советы

• Перед монтажом проверьте реальный диаметр кабелей - он должен быть в пределах 85–110 мм, включая изоляцию и экран;
• Избегайте перегрузки: даже если кабели влезают физически, лучше не превышать три единицы - это гарантирует работу механизма зацепления;
• При установке в местах с риском механических ударов используйте дополнительные крепления на расстоянии не более 1,5 метра;
• Для обслуживания - крепление легко демонтировать: просто открутите крепёж и сдвиньте его вдоль профиля;
• Артикулы vkk3-85-110 и lo24134 - это одно и то же изделие от бренда КМ-Профильт, различаются только внутренние номера поставщика.
