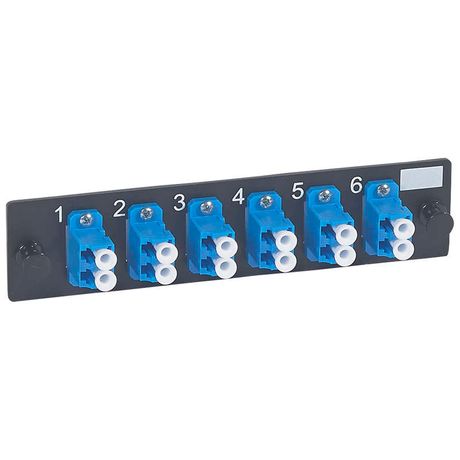

Вставка одномодульная LC 12 волокон - 032573 Legrand

Вставка одномодульная оптическая LC 12 волокон от Legrand — компактное решение для организации до 12 оптоволоконных соединений типа LC в одной единице высоты 1U. Подходит для установки в телекоммуникационных шкафах, распределительных пунктах и на объектах с требованием устойчивости к внешним воздействиям.

Назначение и область применения

Вставка одномодульная оптическая LC 12 волокон предназначена для фиксированного монтажа в стандартизированные стойки 19 дюймов. Она обеспечивает организацию и защиту 12 однолучевых оптических интерфейсов LC, используемых в сетях передачи данных, телекоммуникациях и системах видеонаблюдения. Применяется в центрах обработки данных, на базовых станциях связи, в промышленной автоматизации и других местах, где требуется надёжная и плотная укладка волокон.

Технические характеристики

• Тип волокна: одномодовое — поддерживает передачу сигнала на большие расстояния с минимальными потерями
• Тип разъёма: LC — компактный, защёлкивающийся интерфейс, широко применяемый в современных сетях
• Количество адаптеров: 12 — позволяет разместить до 12 волокон в одном модуле
• Тип монтажа: фронтальный — удобен для обслуживания и замены без демонтажа всего шкафа
• Высота: 1 U — совместима с любыми стандартными серверными стойками
• Устойчивость к УФ: есть — материал корпуса не выгорает и не теряет прочность под действием солнечного излучения
• Гарантийный срок: 24 месяца — подтверждает долговечность материалов и сборки

Совместимость и монтаж

Вставка одномодульная оптическая LC 12 волокон Legrand 032573 устанавливается в слот 1U стандартной 19-дюймовой стойки. Крепление осуществляется через боковые направляющие — без инструментов. Все 12 адаптеров LC расположены лицевой стороной, что позволяет легко подключать и отключать волокна. Для монтажа не требуются специальные инструменты, достаточно аккуратно вставить модуль в стойку и зафиксировать его. Учитывайте, что посадочные места рассчитаны на стандартные LC-патчи-корды с диаметром 2 мм; более толстые кабели могут затруднять уплотнение.

Безопасность и стандарты

Материалы корпуса соответствуют требованиям по горючести и экологической безопасности. Устойчивость к УФ-излучению делает возможным использование в помещениях с окнами или на открытых площадках внутри помещений. Гарантия 24 месяца указывает на соответствие внутренним стандартам качества Legrand. Сертификаты RoHS соблюдаются — продукт свободен от опасных веществ.

Преимущества

• Плотная упаковка: 12 портов в 1U экономят место в шкафу
• Фронтальная доступность: все соединения находятся спереди — не нужен доступ сзади
• Защита от УФ: сохраняет целостность даже при длительном воздействии света
• Стандарт LC: совместима с большинством существующих оптических устройств
• Прочная конструкция: корпус не деформируется при частом использовании

Ограничения применения

Не предназначен для прямого подключения к кабелям с жесткими оболочками или многожильными волокнами — только для одномодового LC-интерфейса. Не рекомендуется использовать вне закрытых помещений или в условиях постоянного попадания воды — хотя устойчив к УФ, IP-защита не предусмотрена. Максимальная нагрузка на один адаптер — стандартная механическая нагрузка от одного патч-корда; перегрузка несколькими кабелями в одном гнезде недопустима.

Примеры использования

• Центры обработки данных: организация вертикальных трасс между коммутаторами
• Промышленные сети: связь между контроллерами PLC и оптическими преобразователями
• Системы видеонаблюдения: подключение камер с оптическим выходом к NVR
• Телеком-узлы: распределение сигналов от оптических линий к клиентским точкам

Практические советы

• Перед установкой проверьте, чтобы все волокна были правильно подготовлены — концы должны быть чистыми и без повреждений
• Используйте маркировку каждого порта — особенно важно при большом количестве соединений
• Не перегибайте кабели под острым углом — радиус изгиба для одномодового волокна минимум 10–15 мм
• При необходимости замены — всегда отключайте питание оборудования, связанного с оптическим каналом
• Эта вставка Legrand 032573 идеально сочетается с другими элементами серии Legrand для оптики — можно формировать единые системы управления
