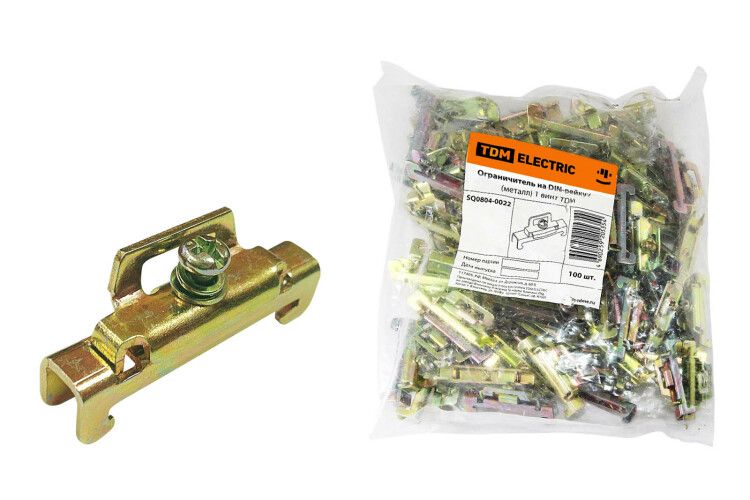

Ограничитель на DIN-рейку (металл) 1 винт | SQ0804-0022 TDM

Ограничитель на DIN-рейку (металл) 1 винт от TDM ELECTRIC - надёжный элемент для фиксации модульного оборудования на стандартной DIN-рейке 35 мм. Артикул sq0804-0022 предназначен для удержания автоматических выключателей, УЗО и других устройств в заданном положении, предотвращая их случайное смещение.

Назначение и область применения

Ограничитель на DIN-рейку (металл) 1 винт используется для фиксации модульной аппаратуры на шинах типа DIN-35. Применяется в распределительных щитах, панелях управления и промышленных сборках, где важно исключить самопроизвольное перемещение устройств - например, после вибраций, ударов или частых операций обслуживания. Подходит для автоматических выключателей, УЗО, реле, преобразователей частоты и аналогичных компонентов с креплением на DIN-рейку.

Технические характеристики

• Способ монтажа: крепление на DIN-рейку с профилем 35 мм (стандарт EN 60715)
• Тип зажима: винтовой - обеспечивает прочную фиксацию при затяжке
• Материал: сталь - повышенная механическая прочность и долговечность
• Ширина ячейки: 9 мм - соответствует типовой ширине одного модуля
• Высота при минимальной установке: 20 мм - компактный профиль, не мешает соседним устройствам

Совместимость и монтаж

Ограничитель совместим со всеми устройствами, установленными на стандартной DIN-рейке 35 мм с Ω-профилем. Для монтажа:

• Установите ограничитель на рейку так, чтобы он плотно прилегал к боковой поверхности устройства;
• Затяните винт до упора - не перетягивайте, чтобы не повредить резьбу или корпус аппарата;
• Проверьте, что устройство не сдвигается при легком усилии рукой.

Работает с одиночными и групповыми модулями, но требует свободного доступа к боковой стенке защищаемого устройства.

Безопасность и стандарты

Изготовлен из стали, не содержит горючих материалов. Соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Не предназначен для работы во взрывоопасных зонах или в условиях постоянного воздействия открытого пламени.

Преимущества

• Высокая механическая жесткость благодаря металлическому корпусу - выдерживает нагрузки и вибрации
• Простая и проверенная винтовая система фиксации - не требует специальных инструментов
• Минимальная высота (20 мм) позволяет использовать рядом другие устройства без помех
• Не деформируется при температурных колебаниях внутри шкафа

Ограничения применения

• Не подходит для реек с другим профилем (например, 15 мм или G-образным)
• Не рекомендован для установки в условиях постоянной влажности, агрессивных паров или химической коррозии - материал не покрыт антикоррозийным слоем
• Не применяется в качестве основного крепления - только как дополнительный фиксатор; основное крепление устройства остаётся на зацепах DIN-рейки
• Не подходит для устройств с толщиной более 9 мм - требуется зазор между ограничителем и корпусом

Примеры использования

• Фиксация автоматического выключателя в щитке жилого дома, чтобы он не съехал при закрытии дверцы
• Удержание УЗО в промышленном шкафе с вибрациями от насосов или компрессоров
• Закрепление нескольких реле в одной секции, чтобы они не сближались при частом обслуживании
• Обеспечение стабильности преобразователя частоты в цехе с активным движением персонала

Практические советы

• Перед установкой проверьте, что устройство имеет ровную боковую поверхность - искривления снижают эффективность фиксации
• Используйте ограничитель только на одном конце модуля - второй конец уже фиксируется зацепами DIN-рейки
• При необходимости защиты от коррозии - дополнительно смажьте винт и контактные поверхности ингибитором ржавчины
• Артикул sq0804-0022 - единственный вариант в линейке TDM ELECTRIC с металлическим корпусом; пластиковые аналоги менее прочны, но подходят для бытовых условий
• Если устройство слишком тугое в захвате - не используйте силу; проверьте соответствие ширины (9 мм) и состояние зацепов на рейке
