Ограничитель на DIN-рейку (металл) | SQ0804-0001 TDM

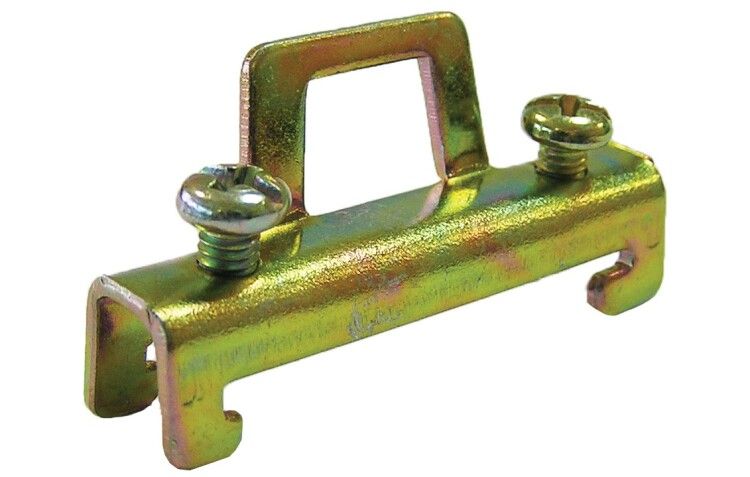

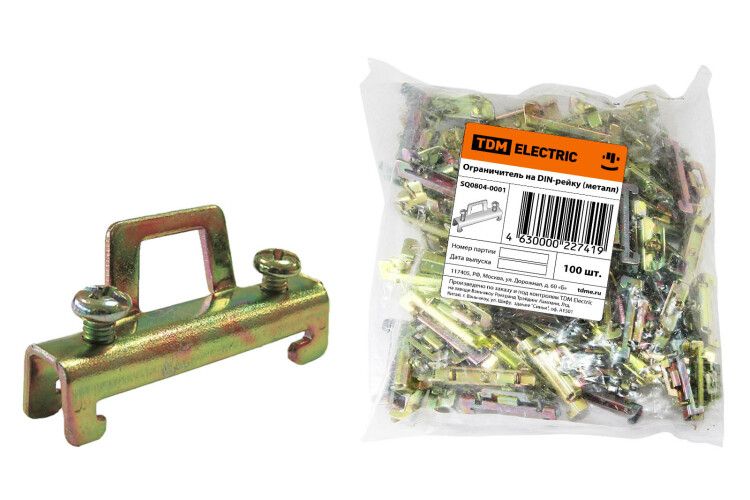

Ограничитель на DIN-рейку (металл) от TDM ELECTRIC (артикул sq0804-0001) предназначен для надёжного удерживания модульного оборудования на стандартной DIN-рейке 35 мм, предотвращая её случайное смещение или выпадение при монтаже и эксплуатации.

Назначение и область применения

Ограничитель на DIN-рейку (металл) используется для фиксации устройств, установленных на шине типа C (Ω-профиль шириной 35 мм): автоматических выключателей, УЗО, реле, преобразователей частоты и другой модульной аппаратуры. Применяется в распределительных щитах, промышленных панелях, системах автоматизации и любых сборках, где требуется жёсткая фиксация компонентов.

Технические характеристики

• Способ монтажа: крепление на DIN-рейку 35 мм с Ω-профилем
• Материал: металл - обеспечивает прочность и долговечность
• Тип зажима: винтовой - позволяет регулировать усилие фиксации
• Ширина ячейки: 9 мм - соответствует стандартному шагу крепления модульных устройств
• Высота при минимальной установке: 21 мм - компактный профиль, не мешает соседним элементам
• Цвет: металлический (не окрашен, сохранён естественный цвет материала)

Совместимость и монтаж

Ограничитель совместим со всеми типами DIN-реек 35 мм, соответствующих стандарту EN 60715. Для установки достаточно вставить ограничитель вдоль рейки до упора, затем затянуть винт - он плотно захватывает нижнюю грань профиля. Не требует специальных инструментов: достаточно обычной отвёртки. Подходит для монтажа как на вертикальных, так и на горизонтальных участках шины.

Безопасность и стандарты

Изготовлен из металла, не поддерживающего горение. Соответствует требованиям безопасности для электроустановок в условиях повышенной нагрузки и температур. Не содержит пластиков, способных выделять токсичные вещества при перегреве.

Преимущества

• Высокая механическая прочность благодаря металлической конструкции
• Устойчивость к деформации даже при длительной нагрузке
• Не требует замены при многократном демонтаже оборудования
• Фиксирует оборудование без повреждения DIN-рейки

Ограничения применения

• Не подходит для реек другого стандарта (например, 15 мм или 7,5 мм)
• Не рекомендован для внешних установок без защиты от атмосферных воздействий
• Не предназначен для использования в средах с химически активными парами или агрессивными жидкостями

Примеры использования

• Фиксация автоматического выключателя в этажном щите жилого дома
• Удержание преобразователя частоты на панели станка
• Закрепление реле управления в промышленном контроллере
• Стандартная сборка в шкафах автоматизации на заводах

Практические советы

• Перед установкой проверьте, что DIN-рейка имеет правильную форму Ω-профиля - искривлённая или повреждённая шина снижает эффективность фиксации
• Не переусердствуйте при затяжке винта - это может деформировать край рейки
• Рекомендуется использовать по одному ограничителю на каждом конце группы смонтированных устройств
• При необходимости замены устройства - просто ослабьте винт, сдвиньте ограничитель и снимите модуль
• Артикул sq0804-0001 - единственный вариант в линейке TDM ELECTRIC из металла; аналоги из пластика менее надёжны при вибрациях
