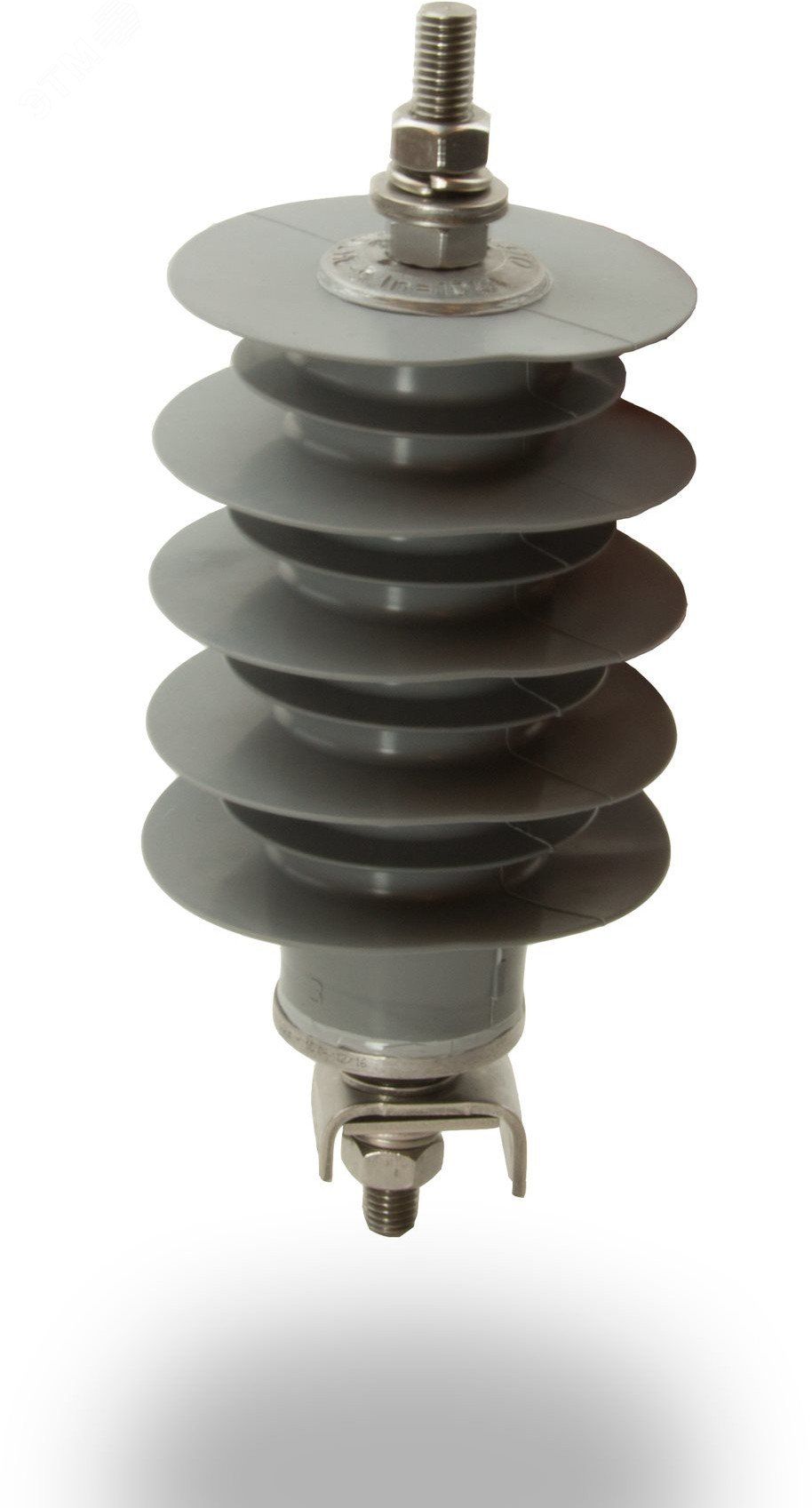

Ограничитель перенапряжений Uнр = 12.7 кВ, Iн 10 кА, Класс 1 - HE-S15SGA Ensto HE-15SGAR

Ограничитель перенапряжения ENSTO HE-S15SGA предназначен для защиты электрооборудования от импульсных перенапряжений в сетях до 12,7 кВ. Модель HE-15SGAR с номинальным током 10 кА обеспечивает надёжную работу в условиях высоких энергетических нагрузок, например на подстанциях или в распределительных устройствах.

Назначение и область применения

Ограничитель перенапряжения ENSTO HE-S15SGA защищает изоляцию оборудования от повреждений, вызванных грозовыми импульсами и коммутационными перенапряжениями. Применяется в распределительных сетях 10–12 кВ: на воздушных линиях, в КРУ, трансформаторных подстанциях, узлах питания промышленного оборудования. Устанавливается перед чувствительной аппаратурой, чтобы предотвратить пробой изоляции и аварийные отключения.

Технические характеристики

• Номинальное напряжение (U_нр): 12,7 кВ - соответствует системам 10 кВ с повышенной устойчивостью к переходным процессам;
• Номинальный ток разрядника (I_н): 10 кА - способен рассеивать энергию крупных импульсов, таких как удары молнии;
• Класс: 1 - означает высокую степень защиты, подходящую для установки на входе в объект или на ответвлениях от ЛЭП;
• Максимальная продолжительная рабочая фазная напряжение: до 9,8 кВ (соответствует нормам для сетей 10 кВ);
• Тип исполнения: силиконовая рубашка - устойчива к УФ-излучению, влаге и температурным колебаниям.

Совместимость и монтаж

Ограничитель ENSTO HE-S15SGA совместим с шинами и кабелями 10–12 кВ, имеет крепление через верхний зажим и нижнюю опорную площадку. Для монтажа требуется свободное пространство вокруг корпуса - минимум 150 мм между фазами. Подключается параллельно защищаемому оборудованию, обычно после выключателя или разъединителя. Нельзя использовать в цепях постоянного тока или с частотой ниже 45 Гц.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 52721-2006 (IEC 60099-4) для ограничителей перенапряжения переменного тока. Соответствует классу защиты IP67 - полностью герметичен, не боится пыли и кратковременного погружения в воду. Сертифицирован для работы в климатическом исполнении УХЛ4 (температура от –40C до +40C).

Преимущества

• Высокая энергоёмкость - способен выдержать несколько мощных разрядов без потери характеристик;
• Герметичная силиконовая оболочка - исключает коррозию контактов и снижает риск пробоя;
• Стабильные параметры при длительной эксплуатации - не требует регулярного обслуживания;
• Наличие индикатора срабатывания - позволяет визуально контролировать состояние устройства.

Ограничения применения

• Не предназначена для защиты от длительных перенапряжений - только от импульсных;
• Не работает в качестве замены разъединителей или автоматических выключателей;
• Запрещено применять в средах с агрессивными химическими веществами (например, вблизи кислотных ванн);
• Не рекомендовано использование в закрытых щитах без вентиляции при температуре выше +40C - возможен перегрев.

Примеры использования

• Защита трансформатора 10/0,4 кВ на подстанции;
• Установка на конце воздушной линии перед вводом в цех;
• Обеспечение безопасности частотного преобразователя на конвейере;
• Монтаж в КРУ-10 кВ вместо старых моделей типа ОПН.

Практические советы

• Перед установкой проверьте посадочные размеры - диаметр крепления 60 мм должен точно совпадать с конструкцией опоры;
• Подключение проводов выполняйте с усилием 20–25 Нм - недостаточно затянуть нельзя, переусердствовать тоже опасно;
• Проверяйте индикатор состояния каждые 6 месяцев - если он изменил цвет, устройство необходимо заменить;
• При замене используйте оригинальные комплекты крепления от ENSTO - несовместимые детали нарушают механическую и электрическую целостность.
