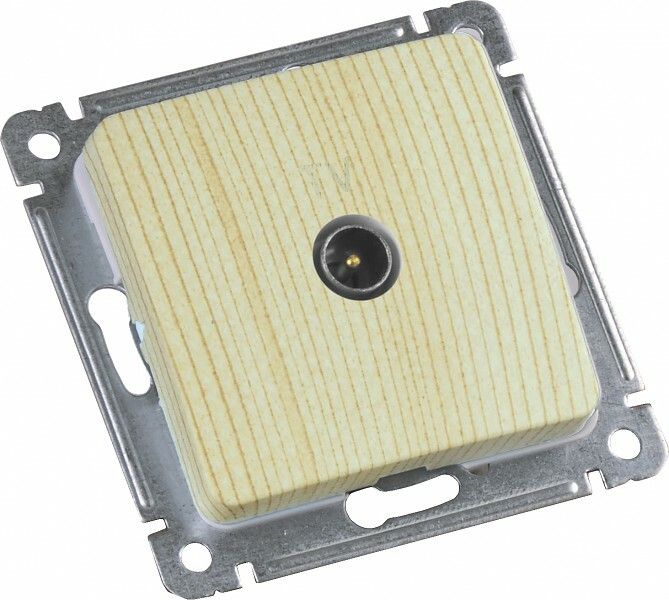

Розетка телевизионная оконечная скрытой установки, механизм, цвет сосна | РСТВ-401-02 HEGEL

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-02 предназначена для подключения телевизора к антенной системе через коаксиальный кабель. Механизм с декоративной накладкой из имитации дерева подходит для скрытой установки в стену, обеспечивая эстетичный вид и надёжный контакт.

Назначение и область применения

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-02 используется для завершения телевизионной сети - то есть для подключения телевизора, приставки или модема напрямую к кабелю, идущему от антенны или спутниковой системы. Подходит для жилых помещений, офисов, гостиниц и других объектов, где требуется аккуратный монтаж без внешних элементов на стене.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Частотный диапазон: 5–862 ГГц - поддерживает аналоговое, цифровое ТВ и DVB-T/T2 сигналы
• Потери в ответвителе: 1 дБ - минимальное затухание сигнала, что важно для качественного приёма
• Номинальный ток: 1 А - позволяет передавать питание для активных устройств (например, усилителей антенны)
• Напряжение: 48 В - совместима с системами питания антенных усилителей
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: пластик с деревянной накладкой (имитация сосны)
• Форм-фактор: однопостовая рамочная модель, размеры 71×71×19 мм
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, включая неотапливаемые зоны
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-02 устанавливается в стандартную круглую или прямоугольную подрозетник глубиной не менее 19 мм. Крепление - винтовое, с использованием двух болтов на боковых сторонах механизма. Для монтажа необходим коаксиальный кабель с F-разъёмом (RG-6, RG-59). Накладка легко снимается для доступа к клеммам. Не требует заземления, так как работает только с RF-сигналом и слаботочным питанием до 48 В.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-003-07620177-2013. Степень защиты IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, однако не допускает использование во влажных помещениях (ванная, баня, улица). Работает только в условиях, где температура не опускается ниже -25C и не превышает +40C.

Преимущества

• Минимальные потери сигнала (1 дБ) обеспечивают чёткий приём даже при длинных кабельных трассах
• Деревянная накладка визуально гармонирует с интерьерами в классическом или натуральном стиле
• Скрытое расположение снижает риск повреждения и делает проводку невидимой
• Поддержка питания 48 В позволяет использовать с антенными усилителями без дополнительных блоков питания
• Простая замена: механизм можно вынуть и заменить без вскрытия штукатурки

Ограничения применения

• Не предназначен для открытой установки - не имеет герметизации, не выдерживает влагу и пыль
• Не подходит для подключения к HDMI, USB или другим интерфейсам - только коаксиальные кабели типа F
• Не рекомендовано применение в комнатах с высокой влажностью (бани, сауны, бассейны)
• Не совместим с сетями с напряжением выше 48 В - перегрузка может повредить внутренние цепи
• Не является распределителем - один вход, один выход; для нескольких телевизоров нужен разветвитель

Примеры использования

• Подключение телевизора в гостиной к антенне, установленной на крыше
• Завершение кабельной линии в комнате от спутникового ресивера
• Установка в холле дома для подключения IPTV-приставки
• Интеграция в систему домашней автоматизации с управляемым усилителем сигнала

Практические советы

• Перед монтажом проверьте целостность кабеля и качество F-разъёма - плохой контакт вызывает помехи
• При подключении усилителя убедитесь, что напряжение на выходе не превышает 48 В
• Не используйте розетку как точку соединения кабелей - она не предназначена для скруток или переходников
• При замене старой розетки снимите накладку, чтобы не повредить её - она не закреплена клеем
• Учитывайте посадочные размеры 71×71 мм - подрозетник должен точно соответствовать этим габаритам
