Основание бетонное (101 ST) | 5402891 OBO Bettermann

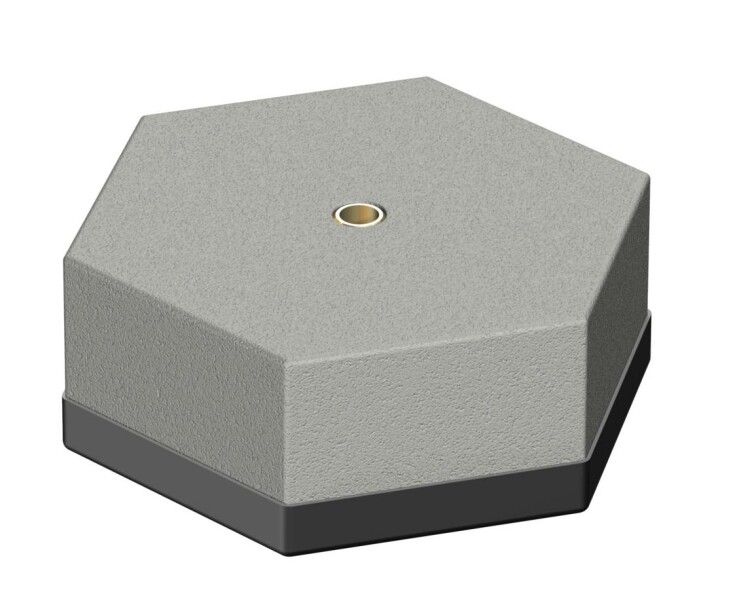

Основание бетонное OBO BETTERMANN 5402891 предназначено для надёжной фиксации стержневого молниеприёмника на поверхности здания. Это готовый цокольный элемент из морозостойкого бетона с внутренней резьбой M16, обеспечивающий механическую устойчивость и правильную установку молниеприёмника в соответствии с требованиями защиты от молнии.

Назначение и область применения

Основание бетонное OBO BETTERMANN 5402891 используется для крепления вертикальных стержневых молниеприёмников на плоских поверхностях - кровле, площадках, технических сооружениях. Подходит для объектов, где требуется жёсткая и долговечная опора, например, на промышленных зданиях, телебашнях, складах или высоких сооружениях. Устанавливается на бетонные или каменные основания, не требует сварки или сложной подготовки.

Технические характеристики

• Тип изделия: основание цокольного исполнения
• Материал: морозостойкий бетон
• Диаметр: 203 мм
• Масса: 6,9 кг
• Тип ввода проводника: резьбовой
• Тип вставки молниеприёмника: внутренняя резьба M16
• Рекомендуемая максимальная длина молниеприёмного стержня: 1,0 м
• Обозначение модели: 101 ST

Совместимость и монтаж

Основание бетонное OBO BETTERMANN 5402891 совместимо со стержневыми молниеприёмниками с внешней резьбой M16. Для монтажа необходимо закрепить основание на бетонном или каменном основании с помощью анкерных болтов (не входят в комплект). После установки в резьбу M16 вворачивается молниеприёмник. Проводник заземления подключается через резьбовой ввод - для этого предусмотрено отверстие с резьбой, куда можно завернуть переходной фланец или зажим.

Безопасность и стандарты

Основание соответствует принципам системы молниезащиты по IEC 62305 и ГОСТ Р 50571.5.53. Материал - морозостойкий бетон - обеспечивает сохранение прочности при температуре до –40 C. Защитное покрытие отсутствует, так как материал сам по себе устойчив к атмосферным воздействиям.

Преимущества

• Высокая механическая прочность за счёт плотного бетонного корпуса
• Устойчивость к перепадам температур и атмосферному воздействию
• Готовая резьба M16 исключает необходимость сверления или нарезки
• Легко монтируется на существующие бетонные основания
• Не требует электроизоляционных мероприятий - полностью пассивный элемент

Ограничения применения

• Не предназначен для установки на металлические или деревянные поверхности без предварительного бетонирования
• Максимальная длина молниеприёмника - 1,0 м; более длинные стержни могут вызвать перегрузку и деформацию основания
• Не имеет собственной грозозащитной функции - работает только как крепление, требует подключения к системе заземления
• Не подлежит ремонту при трещинах - при повреждении заменяется полностью

Примеры использования

• Фиксация молниеприёмника на крыше промышленного цеха
• Установка на техническом этаже здания с бетонной плитой
• Закрепление стержня на вышке связи или дымовой трубе
• Монтаж на бетонном основании рядом с резервуарами или газопроводом

Практические советы

• Перед монтажом проверьте, что диаметр основания (203 мм) позволяет разместить его на выбранной поверхности без препятствий
• Используйте анкеры с распорными механизмами для бетона класса B15–B30
• Не затягивайте молниеприёмник слишком сильно - резьба M16 в бетоне хрупкая, возможна её порча
• Проверяйте целостность основания перед каждым сезоном гроз - трещины снижают надёжность
• Подбирайте молниеприёмники с резьбой M16 и длиной не более 1 метра - это гарантирует соответствие нагрузкам
