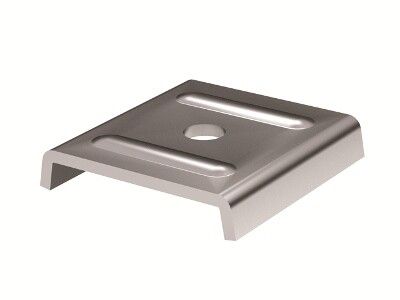

Пластина опорная для С-образных профилей М10 - BHM4141 ДКС

Опорная пластина для C-образных профилей М10 - это элемент крепления, предназначенный для надежной фиксации шпильки M10 на C-образных профилях. Бренд DKC (ДКС) предлагает эту деталь в рамках серии B5 Combitech под артикулом bhm4141. Подходит для сборки распределительных систем, стоек и каркасов в промышленной автоматизации.

Назначение и область применения

Опорная пластина bhm4141 используется для закрепления шпильки М10 на C-образных профилях. Она позволяет легко и точно установить крепёжный элемент без сверления или доработки профиля. Применяется в системах управления, панелях распределения, каркасах оборудования, где требуется жесткая точка крепления для кабельных вводов, труб, кронштейнов или других компонентов.

Технические характеристики

• Материал: сталь с цинковым покрытием - обеспечивает коррозионную устойчивость без добавления галогенов
• Толщина материала: 3 мм - достаточна для передачи нагрузки без деформаций
• Покрытие: цинк - защищает от ржавчины, соответствует требованиям промышленного использования
• Цвет: светло-серый - совпадает с цветовой гаммой профилей серии B5 Combitech
• Максимальное количество кабелей: 1 - рассчитана на одну шпильку, не предназначена для многокабельных вводов
• Способ монтажа: фиксация через C-образный профиль - не требует дополнительных креплений
• Тип изделия: пластина - плоский элемент с отверстием под метиз
• Содержание галогенов: отсутствует - безопасна для использования в помещениях с повышенными экологическими требованиями

Совместимость и монтаж

Опорная пластина bhm4141 совместима со следующими моделями C-образных профилей: BPL-21, BPL-41, BPV-41, BPV-21, BPM-21, BPM-41, BPD-21, BPD-41. Устанавливается путём вставки в боковое отверстие профиля до упора. Отличительная особенность - наличие центрального отверстия диаметром, соответствующего резьбе М10. Для монтажа достаточно вставить шпильку М10 и затянуть гайкой снизу. Нет необходимости в сверлении или использовании клепок.

Преимущества

• Ускоряет сборку - исключает необходимость предварительного сверления профиля
• Обеспечивает точное расположение крепёжа - отверстие вынесено в центр пластины, что снижает риск перекоса
• Не требует специальных инструментов - монтаж выполняется обычным ключом или отвёрткой
• Сохраняет целостность профиля - не повреждает стенки C-образного канала
• Интегрирован в серию B5 Combitech - совместима с другими элементами системы

Ограничения применения

• Подходит только для C-образных профилей указанной серии - не работает с U-, L- или круглыми профилями
• Рассчитана на один крепёжный элемент - нельзя использовать для одновременной фиксации нескольких шпилек
• Не предназначена для высоких динамических нагрузок - не рекомендуется для вибрационных или ударных условий без дополнительного усиления
• Цинковое покрытие не заменяет антикоррозийную обработку в агрессивных средах - например, в химических цехах или на открытых площадках без защиты

Примеры использования

• Фиксация кабельного ввода на шкафу управления с профилем BPL-41
• Установка заземляющего провода через шпильку М10 на раме станка с профилем BPM-21
• Крепление датчика или кронштейна к направляющей в конвейерной системе с профилем BPD-41
• Сборка распределительной панели в помещении с нормированными экологическими стандартами (без галогенов)

Практические советы

• Перед установкой проверьте, чтобы внутренняя ширина C-профиля соответствовала толщине пластины - иначе она не будет плотно фиксироваться
• Используйте гайки с широкой опорной поверхностью (например, шайбы с пружинными элементами) для предотвращения саморазвинчивания
• Если необходимо несколько точек крепления - используйте несколько пластин, равномерно распределяя их по длине профиля
• При работе в условиях повышенной влажности допускается дополнительная смазка резьбы М10 - но не на контактах с металлом профиля
• Артикул bhm4141 - единственный вариант в серии B5 Combitech для фиксации М10; другие модели этой серии используют другую резьбу
