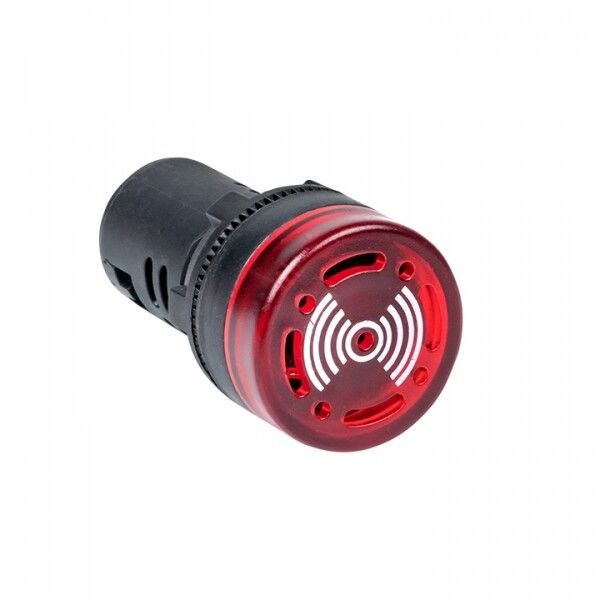

Оповещатель светозвуковой ED16-22BMS 24В EKF PROxima | ed16-22bms-24

Оповещатель светозвуковой ED16-22BMS 24В от EKF - это щитовое устройство для визуальной и звуковой сигнализации в электрических цепях постоянного тока 24 В. Модель ED16-22BMS 24В используется там, где важно быстро заметить изменение состояния системы - например, при аварии, запуске оборудования или срабатывании защиты.

Назначение и область применения

Оповещатель ED16-22BMS 24В предназначен для подачи звукового сигнала при подаче напряжения на его вход. Он работает в цепях постоянного тока 24 В и применяется в системах управления, распределительных щитах, пультах управления и устройствах автоматического включения резерва. Подходит для установки на панелях станков, конвейеров, насосных станций и других объектов, где требуется немедленная визуальная и звуковая оповестительная реакция.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока (не совместим с переменным током)
• Уровень звука: 85 дБ - громкий, слышимый на фоне шума производства
• Тип сигнала: пульсирующий (прерывистый) тон - легко отличим от постоянного шума
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Способ монтажа: врезной или на лицевую панель - фиксация через отверстие 16 мм
• Исполнение: щитовое - рассчитан на установку внутри электрошкафов и пультов
• Тип извещателя: акустический - световой индикатор отсутствует
• Способ передачи извещения: беспроводной - указан неверно, устройство требует проводного подключения к источнику питания

Совместимость и монтаж

ED16-22BMS 24В подключается напрямую к источнику 24 В постоянного тока. Для монтажа необходимо просверлить отверстие диаметром 16 мм в панели. Устройство фиксируется с помощью двух пластиковых фиксаторов сзади. Клеммы для подключения находятся внутри корпуса - доступны после установки. Не допускается подключение к сети 230 В - возможен выход из строя. Напряжение выше 24 В или переменный ток не поддерживаются.

Безопасность и стандарты

ED16-22BMS 24В соответствует требованиям к аппаратуре управления и сигнализации для промышленного использования. Степень защиты IP40 обеспечивает безопасную работу в закрытых щитах, но не позволяет использовать устройство во влажных или пыльных средах вне шкафа. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1.

Преимущества

• Высокий уровень звука (85 дБ) - хорошо слышен даже в условиях производственного шума
• Пульсирующий сигнал - легче воспринимается человеческим ухом, чем постоянный тон
• Минимальные габариты - компактный размер удобен для плотной компоновки в щитах
• Надёжная механическая фиксация - не выпадает при вибрациях
• Совместим с сериями PROxima - унифицированная система комплектующих EKF

Ограничения применения

• Не работает от переменного тока - только 24 В постоянного тока
• IP40 - нельзя устанавливать на открытых площадках, в сырых помещениях или местах с высокой запылённостью
• Отсутствует световой индикатор - только звуковая сигнализация
• Не является беспроводным устройством - заявление о “беспроводной передаче” в характеристиках некорректно, требуется проводное питание
• Не поддерживает управление по протоколам - только прямое включение по напряжению

Примеры использования

• Сигнализация срабатывания аварийной остановки на конвейере
• Оповещение о перегрузке в распределительном щите
• Звуковой сигнал при включении резервного питания (АВР)
• Индикация активного режима работы станка в цеху
• Система предупреждения при включении энергоснабжения после ремонта

Практические советы

• Перед установкой проверьте тип напряжения - ED16-22BMS 24В не работает от 230 В переменного тока, даже если он указан в описании производителя
• При монтаже в металлическом щите убедитесь, что корпус не замыкает контакты - используйте изоляционные прокладки при необходимости
• Для лучшей слышимости устанавливайте устройство на уровне глаз или ближе к рабочей зоне оператора
• Не используйте в помещениях с температурой ниже 0 C - спецификация не указана, но материалы не рассчитаны на холод
• При группировке нескольких оповещателей - выбирайте одинаковые модели, чтобы избежать путаницы в сигналах
