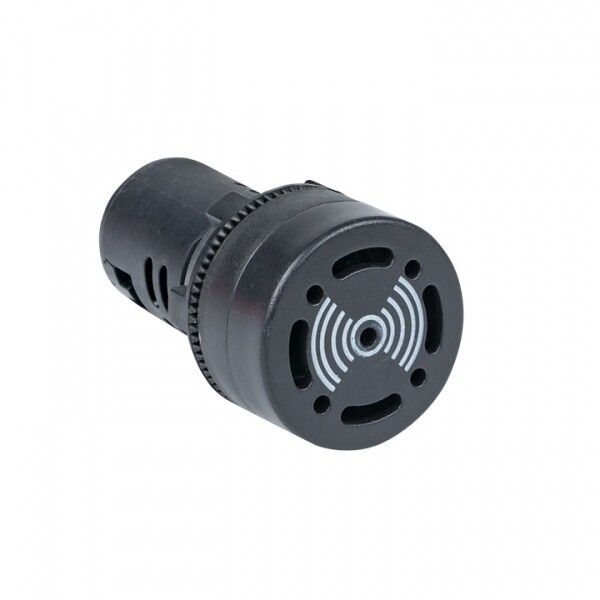

Оповещатель звуковой ED16-22BM 24В EKF PROxima | ed16-22bm-24

Оповещатель звуковой ED16-22BM 24В от EKF предназначен для формирования audible сигналов в системах управления и аварийной сигнализации. Этот щитовой оповещатель работает от постоянного тока 24 В и подходит для установки в распределительных шкафах, пультах управления и других закрытых помещениях. Артикул ed16-22bm-24 соответствует серии PROxima от EKF.

Назначение и область применения

Оповещатель звуковой ED16-22BM 24В используется для передачи звуковых сигналов при срабатывании системы безопасности, аварии или необходимости привлечь внимание персонала. Применяется в электрических щитах, постах управления, устройствах автоматического включения резерва (АВР), на станциях управления приводами и в других местах, где требуется визуально-звуковая индикация состояния оборудования.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока
• Уровень звука: 85 дБ - достаточно громкий для слышимости в помещении с фоновым шумом
• Тип сигнала: пульсирующий - чередование включения и выключения для лучшего восприятия
• Исполнение: щитовое - рассчитан на внутреннюю установку в корпусах и шкафах
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Метод монтажа: врезной или на лицевую панель - позволяет фиксировать устройство через отверстие или крепить поверх поверхности

Совместимость и монтаж

Оповещатель ED16-22BM 24В совместим с любыми источниками питания постоянного тока 24 В, включая блоки питания, аккумуляторные батареи и выпрямители. Для монтажа необходимо подготовить круглое отверстие диаметром, соответствующее размеру корпуса - типичный посадочный диаметр для таких устройств составляет около 16–18 мм. Клеммы для подключения находятся сзади - провода следует подсоединять после отключения питания. Устройство не требует внешних реле или дополнительных компонентов для работы.

Безопасность и стандарты

ED16-22BM 24В соответствует требованиям к электрооборудованию для внутрищитового применения. Степень защиты IP40 обеспечивает безопасную работу в условиях, исключающих попадание жидкостей и крупной пыли. Не предназначен для использования во взрывоопасных средах или на открытых площадках.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии PROxima от EKF
• Чёткий пульсирующий сигнал легко отличим от фонового шума
• Гибкий способ монтажа - можно установить как в стенку шкафа, так и на её лицевую часть
• Напряжение 24 В - безопасное для обслуживания и распространённое в промышленных системах управления

Ограничения применения

• Не использовать вне закрытых шкафов - степень защиты IP40 не предохраняет от влаги и пыли
• Не подходит для наружной установки, в сырых помещениях или там, где возможны брызги воды
• Звуковой уровень 85 дБ недостаточен для больших производственных halls - требуется дополнительная система оповещения
• Поддерживается только постоянный ток - нельзя подключать к сети 220 В переменного тока без преобразования

Примеры использования

• Автоматическое включение резерва (АВР): сигнал при переходе на резервный источник
• Пульт управления станком: оповещение о завершении цикла или возникновении отказа
• Электрощитовая: тревожный сигнал при перегрузке или отключении фазы
• Лаборатории и мастерские: контроль активности оборудования без постоянного наблюдения

Практические советы

• Перед установкой проверьте соответствие напряжения питания - подача более 24 В повредит устройство
• При монтаже в металлический шкаф убедитесь, что корпус не замыкает контакты - используйте изолирующие прокладки при необходимости
• Для многоканальных систем рекомендуется комбинировать этот оповещатель с визуальными индикаторами - звук + свет повышают эффективность реакции
• Проверяйте целостность соединений каждые 6–12 месяцев - окисление клемм снижает надёжность срабатывания
• Если нужна защита от пыли и влаги - выбирайте модели с IP65/IP67; ED16-22BM 24В не подходит для этих условий
