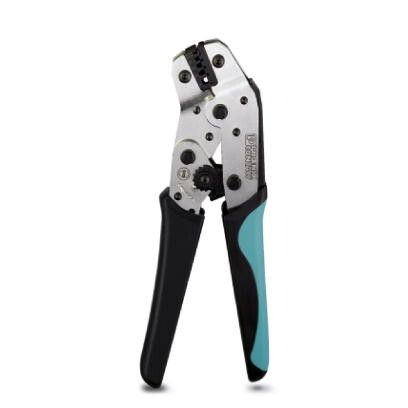

Клещи для опрессовки CRIMPFOX 6 | 1212034 Phoenix Contact

Клещи для опрессовки CRIMPFOX 6 от Phoenix Contact - инструмент для надёжного обжима кабельных наконечников без изолирующего хомута (DIN 46228-1) и с хомутом (DIN 46228-4) на проводах от 0,25 до 6 мм2. Артикул 1212034 предназначен для точной работы в условиях производства и сервисного обслуживания.

Назначение и область применения

Клещи для опрессовки CRIMPFOX 6 используются для обжима медных наконечников на проводах сечением от 0,25 до 6,0 мм2. Подходят для работ с наконечниками, соответствующими стандартам DIN 46228-1 (без изоляционного хомута) и DIN 46228-4 (с изолирующим хомутом). Применяются в электромонтаже, сборке панелей управления, ремонте оборудования и на производстве - особенно там, где важна механическая прочность и электрический контакт.

Технические характеристики

• Обжимаемое сечение провода: 0,25–6,0 мм2
• Стандарты наконечников: DIN 46228-1 и DIN 46228-4
• Форма обжима: трапециевидная - обеспечивает равномерное распределение давления
• Ввод провода: боковой - удобен для работы в ограниченном пространстве
• Материал рабочих губок: закалённая сталь, устойчивая к износу
• Артикул: 1212034
• Производитель: Phoenix Contact

Совместимость и монтаж

Клещи для опрессовки CRIMPFOX 6 совместимы только с наконечниками, соответствующими DIN 46228-1 и DIN 46228-4. Не подходят для наконечников других стандартов (например, IEC 60947, UL, или с пластиковым корпусом). Для правильного обжима необходимо точно выбрать наконечник по сечению провода - перегрузка или недогрузка снижают надёжность соединения. Убедитесь, что провод полностью вставлен до упора перед обжимом. Боковой ввод позволяет легко работать даже при плотной компоновке кабелей.

Преимущества

• Трапециевидный обжим создаёт более однородную деформацию металла, чем круглый - повышает долговечность контакта
• Боковой ввод провода упрощает работу в тесных местах, например, в щитах или на платформах
• Инструмент рассчитан на многократное использование - губки не требуют замены при соблюдении режима нагрузки
• Работает без внешнего питания - подходит для полевых условий

Ограничения применения

• Не предназначены для обжима алюминиевых наконечников - только для меди
• Не подходят для наконечников с термоусадочной изоляцией или с фланцем
• Не рекомендованы для проводов меньше 0,25 мм2 и больше 6,0 мм2 - возможен неполный обжим или повреждение инструмента
• Не использовать для обжима изолированных проводов - требуется предварительная зачистка

Примеры использования

• Подключение клеммных колодок в автоматических панелях управления
• Монтаж силовых цепей на конвейерах и станках с ЧПУ
• Замена кабелей в распределительных щитах
• Сборка систем освещения и сигнализации с использованием наконечников типа “штырь” или “вилка”

Практические советы

• Перед первым применением проверьте соответствие наконечника и сечения провода - сверьтесь с таблицей на упаковке
• Чистите губки после каждого дня работы - остатки оксида меди снижают качество обжима
• Не используйте удлинители или рычаги - это может привести к перегрузке механизма и выходу из строя
• При работе с проводами 4–6 мм2 применяйте усилие плавно - резкий удар вызывает трещины в наконечнике
• Храните инструмент в сухом месте - влага способствует коррозии рабочих поверхностей
