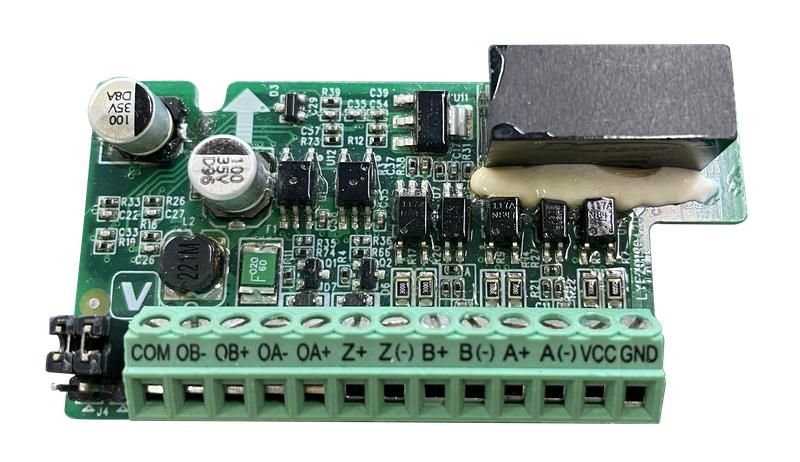

Опция 5В энкодерная для преобразователей частоты VF-101 VEDA PBC00005

Энкодерная опция 5В для преобразователей частоты VEDA VF-101 позволяет подключить внешний энкодер для точного контроля положения и скорости двигателя, расширяя возможности управления в задачах, требующих замкнутой системы регулирования.

Назначение и область применения

Эта опция предназначена для установки в преобразователь частоты VEDA VF-101, чтобы обеспечить обратную связь от энкодера. Она используется там, где важна точная позиционирование - например, на ленточных транспортерах, CNC-станках, упаковочном оборудовании и других системах с требованием к контролю скорости и угла поворота вала.

Технические характеристики

• Напряжение питания: 5 В постоянного тока - совместима с большинством стандартных энкодеров с выходом TTL/HTL;
• Поддерживаемый тип сигнала: импульсный (A/B/Z фазы), что позволяет определять направление вращения и количество оборотов;
• Интерфейс подключения: через специальный разъем на плате преобразователя VEDA VF-101, не требует внешнего блока питания;
• Рабочий температурный диапазон: от 0 до +55 C - соответствует условиям промышленной среды;
• Максимальная частота входного сигнала: до 100 кГц - подходит для высокоточных энкодеров с разрешением до 5000 импульсов на оборот.

Совместимость и монтаж

Энкодерная опция 5В для преобразователей частоты VEDA VF-101 устанавливается исключительно внутрь корпуса устройства VEDA VF-101. Для этого необходимо:

• Выключить питание и снять крышку преобразователя;
• Установить модуль в гнездо на печатной плате, расположенное рядом с разъёмом для энкодера;
• Закрепить винтами и подключить провода от энкодера (A, B, Z, GND, +5V) согласно схеме в руководстве пользователя;
• Настроить параметры P1-01…P1-04 в меню преобразователя для активации энкодерной обратной связи.

Не допускается использование этой опции с другими сериями преобразователей - она физически и программно совместима только с VEDA VF-101.

Преимущества

• Не требует внешних компонентов - всё встроенное, снижает риск помех и уменьшает число соединений;
• Стандартное напряжение 5 В - легко подключаются популярные энкодеры от различных производителей;
• Фиксированная интеграция - не влияет на габариты преобразователя, не требует изменения шкафа управления;
• Поддерживает закрытый контур управления - повышает точность позиционирования и стабильность работы при изменении нагрузки.

Ограничения применения

• Не работает с энкодерами на 12–24 В - требуется именно 5 В;
• Не поддерживает аналоговые сигналы или абсолютные энкодеры - только инкрементальные с A/B/Z;
• Не применяется в условиях повышенной вибрации выше класса IP54 без дополнительной защиты самого энкодера;
• Не рекомендуется использовать в помещениях с температурой ниже 0 C - возможны сбои в работе из-за конденсата.

Примеры использования

• Ленточные конвейеры с автоматическим выравниванием позиции продукта;
• Резательные станки с ЧПУ, где важно точно задавать длину реза;
• Устройства намотки и размотки материалов (бумага, плёнка, проволока);
• Роботизированные манипуляторы с позиционированием по углу поворота.

Практические советы

• Перед установкой проверьте, что ваш энкодер имеет выход типа TTL/HTL и питание 5 В - иначе потребуется уровеньный преобразователь;
• Используйте экранированный кабель для подключения энкодера, особенно при длинных трассах (>5 м), чтобы избежать помех;
• После монтажа обязательно выполните калибровку в параметрах преобразователя - P1-01 = 1 (вкл.), P1-02 = нужное разрешение;
• Если возникают скачки скорости - проверьте целостность заземления энкодера и наличие шунтирования на линии Z-импульса;
• Артикул pbc00005 - это единственная подходящая опция для VEDA VF-101, другие модели не совместимы даже внешне.
