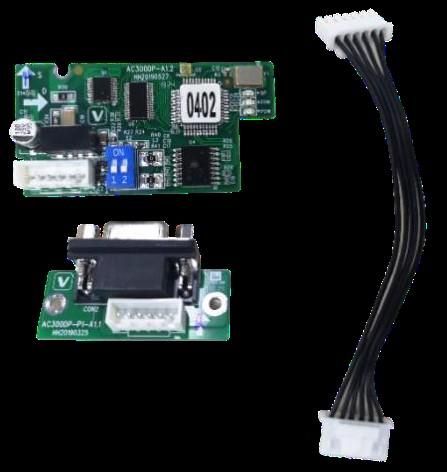

Опция ProfiBus для преобразователей частоты VF-101 VEDA PBC00002

Опция ProfiBus для преобразователей частоты VF-101 позволяет подключить устройство к промышленной сети Profibus DP, обеспечивая удалённое управление и сбор данных без лишних проводов. Этот модуль совместим исключительно с преобразователями частоты VF-101 бренда VEDA и устанавливается внутрь корпуса устройства.

Назначение и область применения

Опция ProfiBus для преобразователей частоты VF-101 предназначена для интеграции преобразователя в автоматизированные системы управления на базе протокола Profibus DP. Она используется там, где требуется централизованное управление несколькими приводами - например, на конвейерах, насосных станциях, линиях производства и других объектах с PLC-контроллерами.

Технические характеристики

• Интерфейс: Profibus DP (RS-485, двухпроводная шина)
• Поддерживаемые скорости передачи: 9.6 кбит/с – 12 Мбит/с (автоматическое определение)
• Питание: от шины Profibus (не требует внешнего источника)
• Установка: внутренняя, через слот расширения на плате преобразователя VF-101
• Рабочая температура: 0…+55 C (соответствует условиям эксплуатации VF-101)

Совместимость и монтаж

Опция ProfiBus для преобразователей частоты VF-101 совместима только с сериями преобразователей VF-101 от VEDA. Установка возможна только при выключенном питании и снятой крышке корпуса. Модуль вставляется в специальный разъём на печатной плате - фиксируется механически, без пайки. После установки необходимо настроить адрес и скорость связи через меню HMI преобразователя или программатором.

Безопасность и стандарты

Соответствует требованиям EN 61000-6-2 (электромагнитная совместимость) и EN 61800-5-1 (безопасность силовой электроники). Сертифицирована для работы в промышленной среде. Не предназначен для взрывоопасных зон.

Преимущества

• Не требует отдельного кабеля питания - получает энергию от шины Profibus
• Минимальный уровень помех благодаря защищённому интерфейсу RS-485
• Замена аналоговых сигналов на цифровую связь снижает количество проводов и повышает надёжность
• Поддерживает до 126 устройств на одной шине - удобно для масштабирования систем

Ограничения применения

• Не работает с другими типами преобразователей - только с VF-101
• Не поддерживает Profibus PA (для процессов) - только DP (для автоматизации)
• Требуется наличие контроллера с Profibus DP-master - без него модуль бесполезен
• Не рекомендуется использовать в местах с сильными радиопомехами без экранированных кабелей

Примеры использования

• Линия упаковки: три преобразователя VF-101 с опцией ProfiBus управляются одним ПЛК
• Водоснабжение: насосы с регулированием скорости по давлению в трубопроводе
• Производственный участок: координированная работа нескольких транспортеров

Практические советы

• Перед установкой проверьте версию прошивки VF-101 - старые версии могут не поддерживать опцию
• Используйте экранированный кабель с двумя жилами и заземлением экрана на одном конце
• Настройте терминирующие резисторы 220 Ом на крайних устройствах шины
• Адрес устройства в Profibus должен быть уникальным - не используйте 0 и 127
• После замены модуля восстановите параметры связи через меню преобразователя - они не сохраняются в памяти самого модуля
