Опция CAN для преобразователей частоты VF-101 VEDA PBC00008

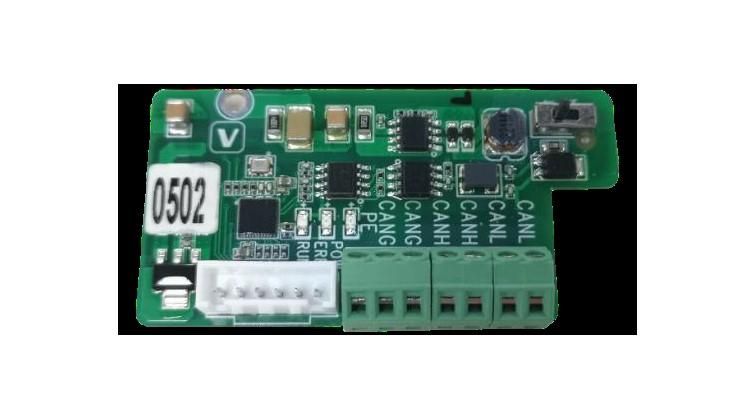

Опция CAN для преобразователей частоты VF-101 позволяет подключить устройство к сетям управления на базе протокола Controller Area Network, обеспечивая надёжную связь с контроллерами и другим оборудованием. Этот модуль предназначен для интеграции преобразователей частоты VF-101 в автоматизированные системы промышленного контроля.

Назначение и область применения

Опция CAN для преобразователей частоты VF-101 служит для организации цифровой связи между преобразователем и внешним управляющим устройством - например, ПЛК, HMI или центральной системой сбора данных. Она используется там, где требуется удалённый контроль скорости вращения двигателя, передача состояния оборудования или синхронизация нескольких приводов. Подходит для станков, конвейеров, насосных и вентиляционных установок, где важна отказоустойчивость и минимальная задержка сигнала.

Технические характеристики

• Интерфейс: CANopen (по стандарту EN 50325-4)
• Поддерживает скорость передачи: 125 кбит/с, 250 кбит/с, 500 кбит/с
• Работает совместно только с преобразователями частоты VF-101
• Питание: от шины постоянного тока преобразователя (не требует отдельного источника)
• Физический интерфейс: два разъёма DSUB-9 для последовательного подключения в шину
• Максимальное количество узлов в сети: до 64 (при соблюдении правил терминирования)

Совместимость и монтаж

Опция CAN для преобразователей VF-101 устанавливается внутренне - через специальный слот на плате управления преобразователя. Монтаж выполняется только при отключенном питании. После физической установки необходимо настроить адрес узла и параметры связи через меню преобразователя. Для работы требуется прошивка версии 2.10 и выше. Устройство несовместимо с другими сериями преобразователей, даже от VEDA.

Безопасность и стандарты

• Соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов)
• Электромагнитная совместимость: EN 61800-3
• Степень защиты корпуса: IP20 (внутренняя установка)

Преимущества

• Устраняет необходимость в аналоговых сигналах - снижает влияние помех
• Позволяет передавать больше информации: положение, температуру, ошибки, нагрузку
• Поддерживает многоточечную сеть - один преобразователь VF-101 может работать в составе группы из нескольких устройств
• Не требует дополнительной проводки - использует существующую шину CAN

Ограничения применения

• Не работает с Ethernet/IP, Modbus TCP или Profibus - только CANopen
• Требует наличия активного master-устройства (например, ПЛК) - не может выступать в роли главного узла
• Запрещено использовать вне закрытых щитов - отсутствует защита от пыли и влаги
• Не поддерживается в старых версиях преобразователей VF-101 (до прошивки 2.10)

Примеры использования

• Автоматическая линия упаковки: три преобразователя VF-101 с опцией CAN синхронизированы по команде от одного ПЛК
• Циркулярная пила: преобразователь VF-101 получает сигнал скорости от операторской панели через CAN-шину
• Система вентиляции: несколько единиц VF-101 передают данные о перегреве и нагрузке в центральный SCADA-терминал

Практические советы

• Перед установкой проверьте версию прошивки преобразователя VF-101 - обновите её, если ниже 2.10
• Обязательно установите терминирующие резисторы 120 Ом на крайних узлах CAN-шины
• Используйте экранированный кабель с двумя жилами - не применяйте обычные провода от бытовой проводки
• Адрес узла задаётся вручную через DIP-переключатели внутри преобразователя - не забудьте записать его
• При возникновении ошибок связи проверьте полярность A/B на разъёме DSUB-9 - неверное подключение не повредит оборудование, но не позволит работать
