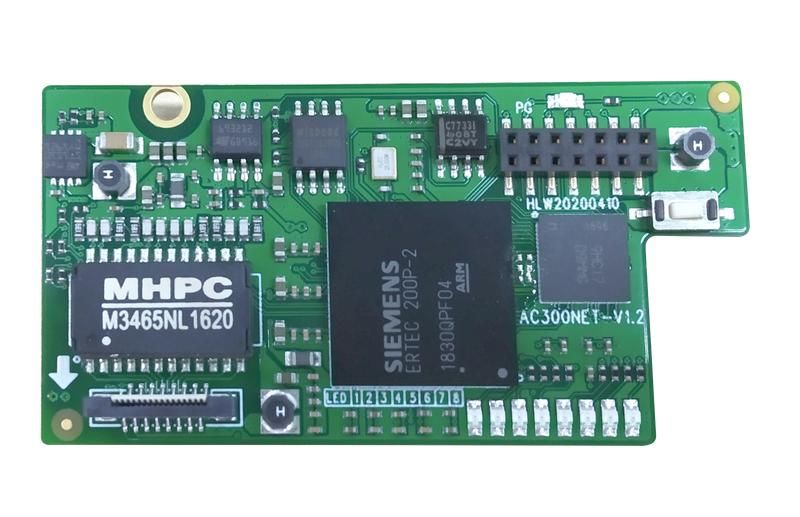

Опция ProfiNet для преобразователей частоты VF-101 VEDA PBC00003

Опция ProfiNet для преобразователей частоты от VEDA позволяет подключить устройство к промышленной сети ProfiNet, обеспечивая обмен данными между преобразователем частоты и управляющей системой без лишних интерфейсов.

Назначение и область применения

Опция ProfiNet для преобразователей частоты предназначена для интеграции преобразователя частоты в современные автоматизированные системы на базе протокола ProfiNet. Она используется там, где требуется точная синхронизация работы оборудования, централизованное управление и диагностика - например, на конвейерах, насосных станциях, станках с ЧПУ и других объектах промышленной автоматизации.

Технические характеристики

• Поддерживает протокол ProfiNet IO (RT и IRT)
• Интегрируется с преобразователями частоты серии VEDA через внутренний слот расширения
• Работает со скоростью передачи данных до 100 Мбит/с
• Не требует внешнего питания - питание берётся от шины преобразователя
• Электромагнитная совместимость соответствует требованиям EN 61800-3

Совместимость и монтаж

Опция ProfiNet для преобразователей частоты совместима только с моделями преобразователей частоты VEDA, имеющими специальный слот для установки опций. Установка выполняется при выключенном питании: плата вставляется в гнездо на задней панели устройства, после чего фиксируется защёлкой. Подключение к сети ProfiNet осуществляется через встроенный RJ45-порт с использованием экранированного Ethernet-кабеля типа Cat5e или выше. После монтажа необходимо настроить параметры сети через программное обеспечение VEDA ConfigTool.

Безопасность и стандарты

• Соответствует нормам EN 61800-5-1 (безопасность управления)
• Соблюдает требования EMC EN 61800-3
• Защита корпуса IP20 - не предназначен для установки во влажных или запылённых средах без дополнительной защиты

Преимущества

• Устраняет необходимость в дополнительных контроллерах или шлюзах для связи с ProfiNet
• Обеспечивает минимальную задержку передачи данных - важно для высокоточных процессов
• Позволяет получать данные о состоянии двигателя, тока, температуры и аварийных сигналах в реальном времени
• Снижает количество проводов и разъёмов в системе за счёт единой цифровой шины

Ограничения применения

• Не работает с преобразователями частоты других брендов
• Требует наличия свободного слота для опций на конкретной модели VEDA
• Не поддерживает прошивку через ProfiNet - обновления firmware выполняются через USB или RS-485
• Не рассчитана на работу в условиях повышенной вибрации без крепления к жесткой поверхности

Примеры использования

• Автоматическая линия сборки: преобразователь частоты с опцией ProfiNet synchronizes движение конвейера с роботом-манипулятором
• Водонапорная станция: система управления получает данные о давлении и расходе, корректируя скорость насоса
• Цех по переработке пластиков: несколько преобразователей частоты VEDA с опцией ProfiNet работают в одной сети, координируя нагрев, перемешивание и формование

Практические советы

• Перед установкой проверьте модель преобразователя частоты - опция ProfiNet для преобразователей частоты не подойдёт, если слот отсутствует
• Используйте только экранированные кабели с заземлением на обоих концах - это предотвращает помехи в сети ProfiNet
• Настройку IP-адреса и параметров ProfiNet лучше выполнять до запуска всей линии, чтобы избежать сбоев в работе
• Зарегистрируйте устройство в системе управления сразу после монтажа - это ускорит поиск и замену в случае отказа
