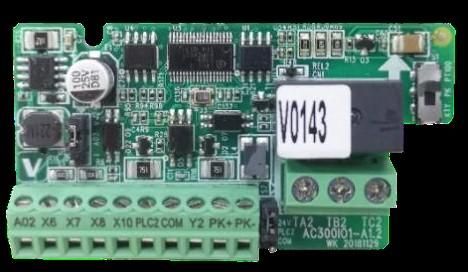

Опция расширения входов выходов для преобразователей частоты VF-101 VEDA PBC00004

Опция расширения входов-выходов для преобразователя частоты VF-101 позволяет увеличить количество доступных сигналов управления и обратной связи, расширяя функциональность самого преобразователя частоты VF-101 без замены основного устройства.

Назначение и область применения

Эта опция предназначена для систем автоматизации, где требуется больше дискретных и аналоговых входов/выходов, чем предоставляет базовая версия преобразователя частоты VF-101. Подходит для установки на станках, конвейерах, насосных и вентиляционных системах, где необходимо подключать дополнительные датчики, кнопки, реле или внешние контроллеры.

Технические характеристики

• Тип: модуль расширения I/O для преобразователя частоты VF-101
• Подключение: через шину коммуникации или специальный разъём на корпусе преобразователя
• Не имеет собственного питания — питается от основного устройства VF-101
• Работает исключительно в паре с преобразователем частоты VF-101

Совместимость и монтаж

Модуль совместим только с преобразователем частоты VF-101 от VEDA. Устанавливается напрямую на устройство — не требует дополнительных кабелей или разъёмов. Монтаж выполняется при выключенном питании. После физического подключения модуль автоматически определяется преобразователем — дополнительная настройка в меню не нужна.

Преимущества

• Увеличивает гибкость системы управления без замены дорогостоящего преобразователя частоты VF-101
• Исключает необходимость в дополнительных PLC или релейных модулях для простых задач сбора сигналов
• Занимает минимум места — компактный дизайн, не требует отдельного щита
• Обеспечивает надёжную передачу сигналов за счёт внутренней синхронизации с основным устройством

Ограничения применения

• Не работает самостоятельно — только как дополнение к преобразователю частоты VF-101
• Не поддерживает протоколы Ethernet, Modbus TCP или другие сетевые интерфейсы
• Не предназначен для работы в условиях повышенной вибрации вне стандартного исполнения VF-101
• Не допускается использование с другими сериями преобразователей, даже от VEDA

Примеры использования

• Добавление трёх дополнительных дискретных входов для подключения аварийных остановов на конвейере
• Подключение аналогового датчика давления к одному из свободных входов для регулирования скорости насоса
• Использование одного выхода для сигнализации о перегрузке через внешнее реле

Практические советы

• Перед заказом убедитесь, что ваш преобразователь частоты VF-101 имеет свободный слот для установки этой опции — некоторые ранние версии не поддерживают расширения
• Если планируете использовать аналоговые входы, проверьте тип сигнала (0–10 В или 4–20 мА) — модуль поддерживает только один из них, указано в документации VF-101
• Не подключайте высоковольтные цепи к этому модулю — он рассчитан только на слаботочные сигналы управления
• При использовании в запылённых помещениях следите за герметичностью соединений между модулем и преобразователем частоты VF-101
