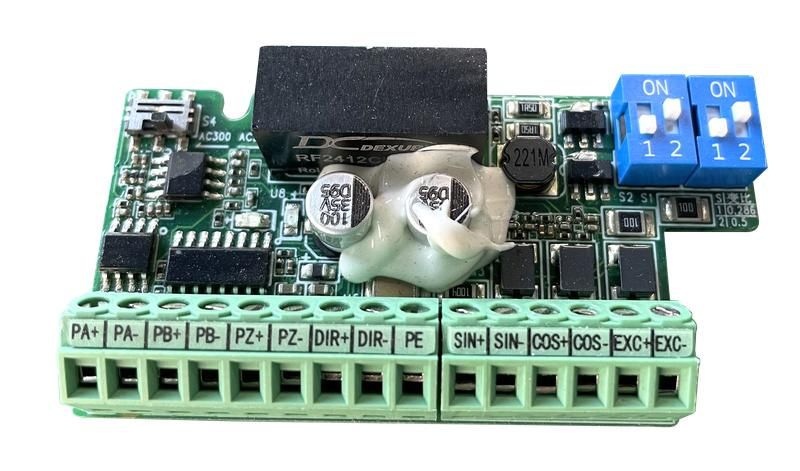

Опция резольверная для преобразователей частоты VF-101 VEDA PBC00007

Резольверная опция для преобразователя частоты VF-101 позволяет подключить резольвер - устройство обратной связи для точного контроля положения вала двигателя. Эта опция расширяет возможности преобразователя VF-101 в задачах, где важна высокая точность позиционирования, например на станках или приводах с жесткими требованиями к управлению.

Назначение и область применения

Резольверная опция для преобразователя частоты VF-101 предназначена для работы с двигателями, оснащёнными резольверами - аналогами энкодеров, устойчивых к вибрациям, перепадам температур и загрязнениям. Она используется там, где требуется надёжный сигнал обратной связи, особенно в тяжёлых условиях производства. Подходит для систем управления насосами, компрессорами, конвейерами и металлорежущим оборудованием.

Технические характеристики

• Тип сигнала: аналоговый, синус/косинус (SIN/COS)
• Поддерживаемые резольверы: двухфазные, с выходным сигналом 5 Вpp
• Частота входного сигнала: до 10 кГц
• Интерфейс подключения: специализированный разъём, совместимый с преобразователем VF-101
• Рабочая температура: от –10 C до +50 C
• Степень защиты корпуса: IP20 (только внутренняя установка)

Совместимость и монтаж

Резольверная опция для преобразователя частоты VF-101 устанавливается исключительно внутрь устройства VF-101. Монтаж возможен только при выключенном питании и снятой крышке корпуса. Для подключения резольвера используются три провода: SIN, COS и EXC - они должны соответствовать схеме, указанной в руководстве пользователя VF-101. Нельзя использовать эту опцию с другими моделями преобразователей - она физически и программно привязана к VF-101.

Безопасность и стандарты

Резольверная опция для преобразователя частоты VF-101 соответствует нормам EMC для промышленного оборудования. Установка и эксплуатация должны выполняться в соответствии с правилами безопасности для электрооборудования класса I. Не допускается использование в взрывоопасных зонах.

Преимущества

• Высокая помехоустойчивость по сравнению с энкодерами - идеальна для цехов с сильными электромагнитными полями
• Не требует внешнего питания - работает за счёт генератора внутри преобразователя VF-101
• Увеличивает точность регулирования скорости и позиции при работе с сервоприводами
• Минимальное обслуживание - механическая конструкция резольвера долговечна и не имеет изнашиваемых элементов

Ограничения применения

• Не поддерживает абсолютные резольверы - только инкрементальные с SIN/COS
• Запрещено применять вне закрытого шкафа - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Не совместима с преобразователями других серий - даже если они имеют похожую мощность
• Требуется предварительная настройка параметров в меню VF-101 - автоматическое определение типа датчика отсутствует

Примеры использования

• Привод подачи на ЧПУ станке с резольвером на валу двигателя
• Лифтовой механизм с жёсткими требованиями к позиционированию
• Привод вентилятора в цехе с сильными электромагнитными помехами
• Конвейерная система с необходимостью точного старта и останова

Практические советы

• Перед установкой проверьте тип резольвера - он должен иметь выходной сигнал 5 Вpp и работать на частоте до 10 кГц
• Используйте экранированный кабель для подключения резольвера - это снижает риск сбоев от помех
• Настройте параметры P18–P21 в меню преобразователя VF-101 согласно документации - неверная настройка вызывает потерю сигнала
• Не используйте удлинители между резольвером и опцией - максимальная длина кабеля 10 метров
• После замены резольвера всегда проверяйте фазировку сигналов SIN и COS - перепутанные провода приведут к некорректному управлению
