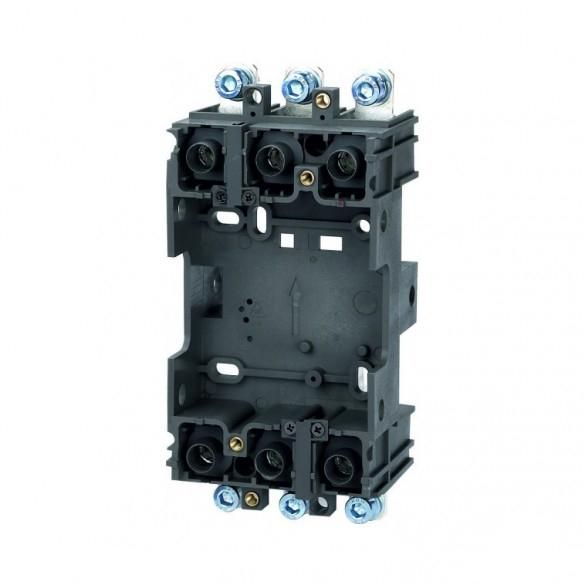

Основание втычного исполнения PIA21F-M8 (перед. присоед.) для NM8N-125 3P (R) | 269734 CHINT

Основание втычного исполнения PIA21F-M8 (переднее присоединение) для NM8N-125 3P (R) от бренда CHINT предназначено для быстрого и надёжного соединения автоматического выключателя NM8N-125 3P (R) с силовой цепью. Это компонент из серии NM8N Аксессуары, который упрощает установку и замену выключателя без перепайки проводов.

Назначение и область применения

Основание PIA21F-M8 используется для фиксации и электрического подключения автоматических выключателей серии NM8N-125 3P (R) методом втыкания. Подходит для распределительных щитов, где требуется частая замена аппарата или модульная сборка. Применяется на промышленных объектах - например, на станках, конвейерах, системах управления технологическими процессами.

Технические характеристики

• Тип исполнения: втычное, переднее присоединение
• Совместимо с: NM8N-125 3P (R)
• Фазность: 3P (трёхполюсный)
• Максимальный ток выключателя: до 125 A
• Количество контактов: 3 входных + 3 выходных
• Материал корпуса: термостойкий пластик
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям и от предметов >12 мм)

Совместимость и монтаж

Основание PIA21F-M8 совместимо исключительно с выключателями NM8N-125 3P (R) и не подходит для других серий или моделей. Устанавливается в DIN-рейку 35 мм. Монтаж выполняется в два этапа:

1. Закрепите основание на рейке механическим защёлкиванием.
2. Вставьте выключатель NM8N-125 3P (R) в основание до характерного щелчка - контакты автоматически соединятся.

Не требует инструментов для подключения - все провода заводятся в клеммы основания до установки выключателя. После монтажа проверьте плотность фиксации и отсутствие люфта.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для втычных соединителей. Обеспечивает безопасную работу благодаря изоляции между контактами и предотвращению случайного доступа к токоведущим элементам. Не предназначен для работы во взрывоопасной среде или при наличии агрессивных газов.

Преимущества

• Ускоряет замену выключателя - не нужно отсоединять провода каждый раз.
• Снижает риск ошибок при подключении - контакты точно совпадают с выводами выключателя.
• Экономит время при обслуживании и ремонте.
• Обеспечивает надёжный контакт без дополнительных зажимов.

Ограничения применения

• Подходит только для выключателей NM8N-125 3P (R); несовместимо с другими типами или номиналами.
• Не рассчитано на внешнюю установку - степень защиты IP20 не обеспечивает защиту от воды и пыли.
• Не допускается использование в условиях постоянной вибрации выше нормированной для класса оборудования.
• Работает только в закрытых распределительных шкафах.

Примеры использования

• Замена выключателя на участке конвейера без остановки всей линии - достаточно вынуть старый NM8N-125 3P (R) и вставить новый.
• Сборка тестового стенда, где часто меняются аппараты защиты.
• Щитовые помещения на заводе, где требуется высокая оперативность при аварийном отключении.

Практические советы

• Перед установкой убедитесь, что питание отключено - даже при втычном соединении есть риск поражения током при подключенном напряжении.
• Проверяйте посадочные размеры: основание PIA21F-M8 имеет жестко заданный интервал крепления, совпадающий только с NM8N-125 3P (R).
• Не используйте силу при вставке - если выключатель не встаёт легко, проверьте правильность ориентации и наличие повреждений контактов.
• Храните запасные основания PIA21F-M8 в сухом месте - влага может вызвать окисление контактов внутри.
