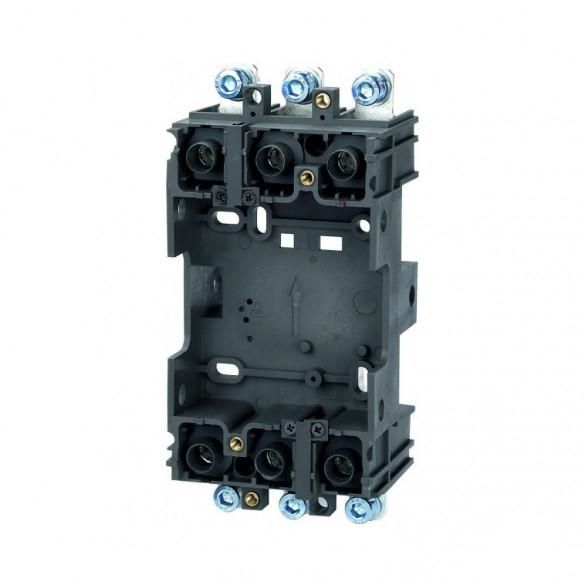

Основание втычного исполнения PIA21B-M8 (задн. присоед.) для NM8N-125 3P (R) | 269736 CHINT

Основание втычного исполнения PIA21B-M8 (заднее присоединение) для автоматического выключателя NM8N-125 3P (R) - это монтажный комплект, обеспечивающий надёжное и быстрое подключение автомата к силовой шине через заднюю поверхность. Применяется в распределительных щитах с модульной системой, где важна скорость замены и минимизация времени на обслуживание. Бренд CHINT, артикул 269736.

Назначение и область применения

Основание PIA21B-M8 предназначено для установки автоматического выключателя NM8N-125 3P (R) в щитах с DIN-рейкой. Его основная задача - обеспечить механическую фиксацию и электрический контакт через заднее присоединение, исключая необходимость подключения проводов напрямую к клеммам автомата. Подходит для промышленных и коммерческих объектов, где требуется частая замена аппаратов: цеховые щиты, системы управления оборудованием, конвейеры, насосные станции.

Технические характеристики

• Тип: Монтажный комплект для втычного соединения
• Исполнение: Заднее присоединение (обратная сторона)
• Совместим с: Автоматическим выключателем NM8N-125 3P (R)
• Фиксация: На DIN-рейке 35 мм
• Количество полюсов: 3
• Максимальный ток: до 125 A (соответствует номиналу NM8N-125)
• Материал корпуса: Самозатухающий термопластик (UL94 V-0)

Совместимость и монтаж

PIA21B-M8 совместим только с автоматическими выключателями серии NM8N-125 3P (R). Установка происходит следующим образом:

• Закрепите основание на DIN-рейке до монтажа автомата.
• Подключите силовые кабели к контактным пластинам с тыльной стороны основания - они уже находятся в зоне доступа за щитом.
• Вставьте NM8N-125 3P (R) в основание до характерного щелчка - контакты автоматически замыкаются.
• Не требует инструментов для подключения - всё выполняется вручную.

Убедитесь, что глубина щита позволяет свободно разместить основание и выключатель без перегрева или давления на кабели.

Безопасность и стандарты

Основание соответствует требованиям IEC 60947-2 и IEC 61439-1. Конструкция предотвращает случайное прикосновение к токоведущим частям при установленном выключателе. Контактные элементы выполнены из медного сплава с серебряными вставками - устойчивы к окислению и обеспечивают долгий срок службы даже при высоких нагрузках.

Преимущества

• Быстрая замена выключателя - не нужно отсоединять провода каждый раз.
• Снижение риска ошибок при подключении - все контакты заранее подготовлены.
• Экономия времени при техобслуживании и аварийных ситуациях.
• Чёткая фиксация в положении “вкл” / “выкл”, исключающая люфт.
• Защита от неквалифицированного вмешательства - выключатель нельзя вытащить без специального рычага.

Ограничения применения

• Не используется с другими сериями автоматических выключателей - даже аналогичными по току (например, NM8N-63 или другие бренды).
• Не предназначен для внешней установки - не имеет защиты от воды и пыли выше IP20.
• Работает только в закрытых щитах с доступом к задней стороне.
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации кабелей.

Примеры использования

• Щит управления станком с ЧПУ - замена автомата занимает менее 30 секунд.
• Линии конвейера на пищевом заводе - возможность быстрой замены при срабатывании защиты без остановки всего участка.
• Аварийные генераторы - обеспечение бесперебойного переключения между источниками питания.
• Объекты с жесткими регламентами ТО - снижение трудозатрат на плановое обслуживание.

Практические советы

• Перед установкой проверьте, чтобы силовые кабели имели достаточную длину для подключения к задним контактам - оптимально 15–20 см запаса.
• Не затягивайте кабельные зажимы слишком сильно - это повредит изоляцию и снизит надёжность контакта.
• При использовании нескольких оснований рядом - соблюдайте минимальный зазор 10 мм между ними для теплоотвода.
• При замене выключателя всегда отключайте питание - хотя контакты защищены, риск возникновения дуги при подключении под нагрузкой остаётся.
• Храните запасные основания PIA21B-M8 в сухом месте - влага может вызвать коррозию контактных поверхностей.
