Основание втычного исполнения PIA23B-M8 (задн. присоед.) для NM8N-400/630 3P (R) | 269744 CHINT

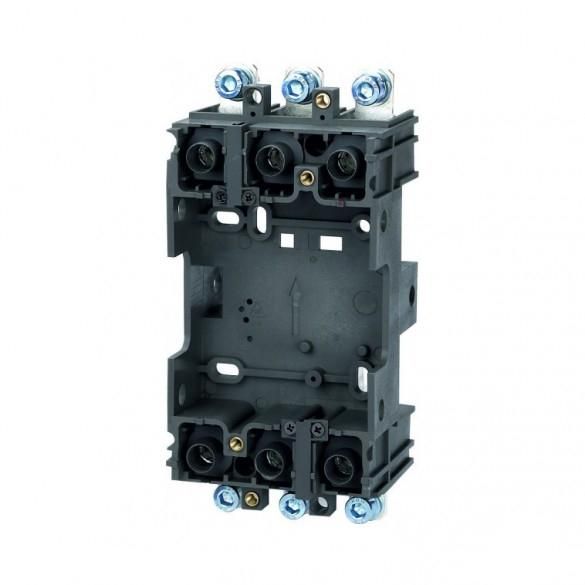

Основание втычного исполнения PIA23B-M8 (заднее присоединение) для автоматических выключателей NM8N-400/630 3P (R) - это монтажный комплект от CHINT, предназначенный для быстрого и надёжного подключения автоматических выключателей NM8N к распределительному щиту через заднюю стенку. Устройство обеспечивает механическую фиксацию и электрический контакт без необходимости прямой проводки.

Назначение и область применения

Основание PIA23B-M8 используется для установки автоматических выключателей серии NM8N-400 и NM8N-630 с тремя полюсами. Оно позволяет закрепить выключатель на DIN-рейке внутри шкафа, а затем соединить его с силовой сетью через задние контакты - без доступа к передней части устройства. Это особенно удобно при модульной сборке щитов, где требуется частая замена или обслуживание выключателя без демонтажа всей системы.

Технические характеристики

• Тип: монтажный комплект для втычного исполнения
• Присоединение: заднее (через тыльную сторону основания)
• Совместимо с: автоматическими выключателями NM8N-400 и NM8N-630, 3P (R)
• Исполнение: для установки на DIN-рейку
• Материал корпуса: термостойкий пластик, соответствует требованиям UL94 V-0

Совместимость и монтаж

Основание PIA23B-M8 совместимо исключительно с автоматическими выключателями NM8N-400 и NM8N-630 трёхполюсного исполнения. Для правильной установки:

• Убедитесь, что выключатель имеет типоразмер, подходящий для этого основания - не используйте с другими сериями (например, NM8L или NM8S).
• Закрепите основание на DIN-рейке до установки автомата.
• Подключите силовые кабели к задним клеммам основания до вставки выключателя.
• Вставьте выключатель NM8N в основание до характерного щелчка - он зафиксируется механически и электрически.
• Не затягивайте кабельные зажимы слишком сильно - это может повредить внутренние контакты.

Безопасность и стандарты

Основание PIA23B-M8 выполнено из самозагасающего материала (UL94 V-0), устойчивого к перегреву. Соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2 для коммутационных устройств. Электрическая прочность контактов рассчитана на рабочие токи до 630 А, что соответствует классу защиты выключателей NM8N.

Преимущества

• Ускоряет замену выключателя - достаточно вытащить старый и вставить новый, не трогая провода.
• Снижает риск ошибок при подключении - все контакты уже расположены в нужном порядке.
• Обеспечивает герметичность и надёжность соединений благодаря точному соответствию геометрии выключателя и основания.
• Экономит время при сервисном обслуживании - можно работать с одной стороны шкафа.

Ограничения применения

• Не подходит для однофазных или четырёхполюсных выключателей - только для 3P (R) версий NM8N-400/630.
• Не предназначен для открытых установок или условий с высокой запылённостью без дополнительной защиты IP-корпуса.
• Не следует использовать с выключателями других брендов - даже если они имеют аналогичный номинал.
• Работает только с выключателями, оснащёнными втычным механизмом - несовместимо с моделями, требующими болтовые соединения.

Примеры использования

• Промышленные распределительные щиты на заводах - для управления двигателями и конвейерами.
• Агрегаты с частой сменой оборудования - например, тестовые стенды или ремонтные участки.
• Щиты в условиях ограниченного доступа - когда спереди невозможно добраться до выключателя.

Практические советы

• Перед монтажом проверьте, чтобы контакты на задней стороне основания были чистыми и не деформированы.
• При использовании в цепях с высокими импульсными нагрузками (частотные преобразователи) рекомендуется дополнительно контролировать температуру контактов.
• Для долговечности не допускайте вибраций - жестко закрепляйте весь щит, особенно если основание установлено в мобильных системах.
• Храните запасные основания PIA23B-M8 в сухом месте - влага может вызвать окисление контактов.
