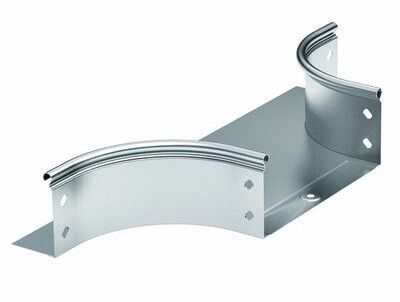

Ответвитель DL 500х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа | 36268K DKC ДКС

Ответвитель для лотка Т-образный горизонтальный DL 500х100 от DKC (ДКС) - элемент системы S5 Combitech, предназначенный для организации переходов кабельной трассы под углом 90° в горизонтальной плоскости. Комплектуется всем необходимым крепежом и соединительными пластинами, что исключает потребность в дополнительных деталях при установке.

Назначение и область применения

Ответвитель для лотка Т-образный горизонтальный DL 500х100 используется для создания T-образных ответвлений в кабельных трассах из листовых лотков системы S5 Combitech. Подходит для прокладки силовых, сигнальных и управляющих кабелей на объектах с высокими требованиями к надежности и защите - например, на заводах, в энергообъектах, транспортных терминалах и центрах обработки данных.

Технические характеристики

• Габариты: ширина 500 мм, высота 100 мм, внутренний радиус изгиба 100 мм - обеспечивает плавный проход кабелей без перегибов.
• Материал: нержавеющая сталь с оцинковкой горячим способом по методу Сендзимира - повышенная коррозионная стойкость даже в агрессивных средах.
• Исполнение: широкодиапазонное - совместимо с лотками различных типов внутри системы S5 Combitech.
• Цвет: серый - соответствует цветовой гамме всей серии S5 Combitech.
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в течение времени, соответствующего нормам для металлических кабельных систем.
• NATO-отверстия: наличие - позволяет использовать стандартную военную и промышленную фурнитуру для быстрого крепления.

Совместимость и монтаж

Ответвитель для лотка Т-образный горизонтальный DL 500х100 предназначен исключительно для сборки с другими элементами системы S5 Combitech. В комплект входят все необходимые соединительные пластины и крепежные элементы - болты, гайки и шайбы - поэтому дополнительные детали не требуются. Монтаж выполняется путём выравнивания кромок лотков и фиксации через NATO-отверстия. Убедитесь, что внешние размеры основного лотка точно соответствуют 500×100 мм - расхождение более чем +-2 мм затруднит герметичность соединения.

Безопасность и стандарты

Ответвитель для лотка Т-образный горизонтальный DL 500х100 соответствует требованиям к огнестойкости металлических кабельных систем и выполнен из материалов, не поддерживающих горение. Применение оцинковки по методу Сендзимира гарантирует долговечность в условиях повышенной влажности и химической активности среды. Соответствие стандартам EN 61537 и IEC 61537 подтверждается документацией производителя DKC.

Преимущества

• Полный комплект крепежа снижает время монтажа и риск потери деталей.
• Оцинковка по методу Сендзимира обеспечивает равномерное покрытие даже на кромках и сварных швах - продлевает срок службы.
• NATO-отверстия обеспечивают универсальность крепления - можно использовать как метрический, так и имперский крепёж.
• Огнестойкость позволяет применять в зонах с повышенными требованиями к пожарной безопасности без дополнительных мер защиты.

Ограничения применения

• Не предназначен для вертикальных ответвлений - только для горизонтальных T-соединений.
• Не рекомендуется использовать вне системы S5 Combitech - другие лотки имеют другую форму кромок и шаг отверстий.
• Внутренний радиус 100 мм ограничивает минимальный допустимый радиус изгиба кабелей - проверьте соответствие радиуса изгиба используемых кабелей перед монтажом.

Примеры использования

• Переход кабельной трассы от главного лотка к распределительному щиту в цеху с высокой запылённостью.
• Обход препятствий (трубопроводов, оборудования) на технологических линиях с плотным расположением кабелей.
• Подключение кабелей к автоматическим станкам в пищевой промышленности - благодаря антикоррозийному покрытию и огнестойкости.

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа и размера - смешивание лотков разных серий может нарушить герметичность и прочность соединения.
• Учитывайте посадочный диаметр 500 мм - при использовании крупногабаритных кабелей или жгутов убедитесь, что суммарный диаметр не превышает 70–80% свободного объема лотка.
• При необходимости герметизации применяйте крышку S5 Combitech с уплотнителем - особенно в помещениях с высокой влажностью или частой мойкой.
• Не используйте этот ответвитель как опору для веса кабелей - нагрузка должна распределяться по основному лотку, а не по месту соединения.
