Ответвитель для лотка Т-образ. 100х80 Стандарт с крышкой Промрукав PR16.0433 Строитель

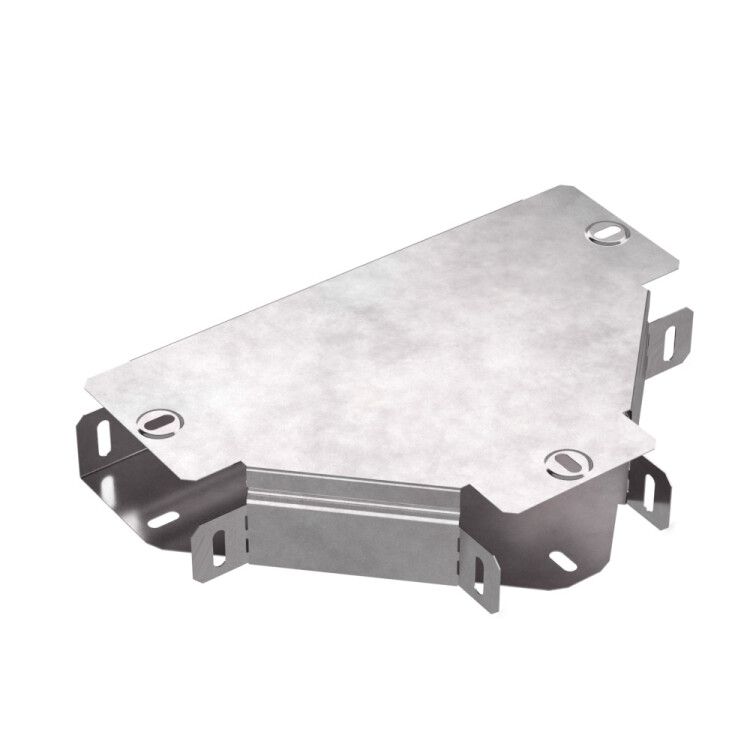

Т-образный ответвитель с крышкой 100х80 Стандарт Промрукав - это металлический элемент для организации разветвлений кабельных трасс в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и предназначено для работы в промышленных условиях. Артикул pr16.0433 соответствует серии Standard Промрукав.

Назначение и область применения

Т-образный ответвитель с крышкой 100х80 Стандарт Промрукав используется для создания ответвлений в кабельных трассах, когда необходимо вывести провода из основного лотка в боковое направление. Подходит для установки как в перфорированных, так и в глухих лотках. Применяется в системах кабельного управления на заводах, в цехах, на транспорте, в энергообъектах и других местах с повышенными требованиями к надежности.

Технические характеристики

• Форма: Т-образный тройник, горизонтальное исполнение
• Габариты: ширина 100 мм, высота 80 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина цинкового покрытия: 10–22 мкм
• Цвет: серый
• Конструкция: без встроенного соединительного разъема - требует внешнего крепления к лоткам
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80 C до +150 C
• Исполнение для больших расстояний: да - позволяет использовать в длинных трассах без потери жесткости

Совместимость и монтаж

Т-образный ответвитель с крышкой 100х80 Стандарт Промрукав совместим с лотками того же размера (100×80 мм) от серии Standard Промрукав. Монтаж осуществляется путем фиксации к торцу основного лотка с помощью болтов или заклепок. Крышка крепится на защелках - её можно легко снять для доступа к кабелям без демонтажа всего элемента. Для герметичности рекомендуется проверить плотность прилегания крышки и при необходимости применить уплотнители.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности для промышленных кабельных систем. Цинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже в агрессивных средах. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для условий эксплуатации в помещениях и под навесом.

Преимущества

• Высокая стойкость к коррозии благодаря цинкованию до формования - срок службы выше, чем у после-оцинкованных аналогов
• Огнестойкость снижает риск распространения пожара вдоль кабельных трасс
• Крышка обеспечивает быстрый доступ к кабелям без снятия всей системы
• Жесткая конструкция не деформируется при нагрузке, даже при увеличенных расстояниях между опорами
• Работает в широком диапазоне температур - подходит для холодных складов и нагреваемых зон

Ограничения применения

• Не предназначен для вертикальных ответвлений - только для горизонтальных трасс
• Не имеет встроенных клемм или разъемов - требуется дополнительная фурнитура для подключения
• Не следует использовать в условиях постоянного погружения в воду - IP-класс защиты не указан, поэтому не рассчитан на влажные среды без дополнительной защиты
• Подходит только для лотков 100×80 мм - несовместим с другими размерами

Примеры использования

• Разветвление силовой трассы на участке конвейера, где нужен вывод питания к датчику
• Обход препятствия в технологическом корпусе через боковое ответвление
• Подключение освещения к основному кабельному лотку в цехе с высокой запыленностью
• Распределение сигналов управления в автоматизированной линии с частыми изменениями схемы

Практические советы

• Перед монтажом проверьте внутренний радиус 75 мм - он должен соответствовать минимальному радиусу изгиба используемых кабелей
• При использовании в местах с вибрацией дополнительно затяните крепежи и используйте контргайки
• Если система работает в условиях повышенной влажности, убедитесь, что все стыки герметизированы
• Закрывайте крышку сразу после прокладки кабелей - предотвращает попадание пыли и мусора
• Для замены или модификации трассы - достаточно открыть крышку; не нужно демонтировать весь ответвитель
