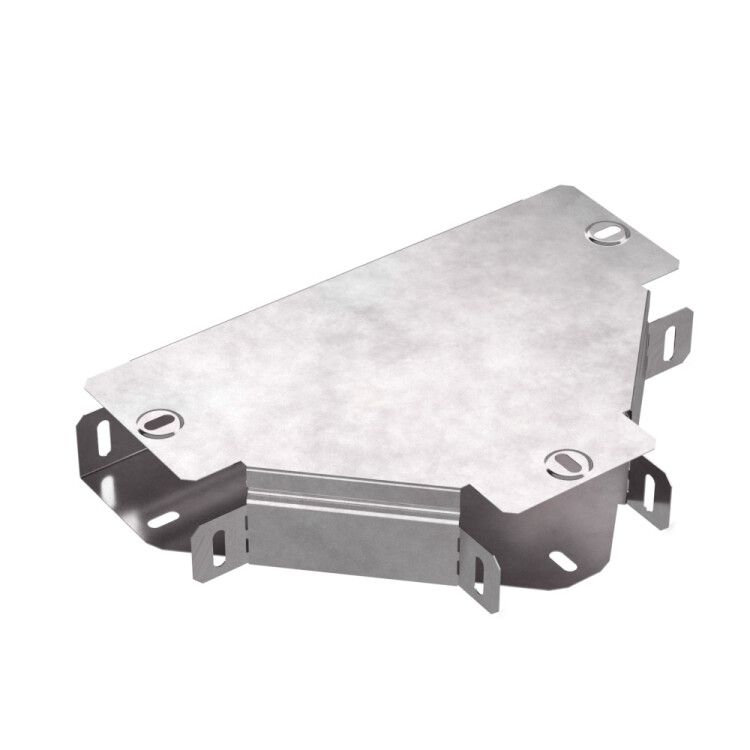

Ответвитель для лотка Т-образ. 200х50 Стандарт с крышкой Промрукав PR16.0438 Строитель

Т-образный ответвитель с крышкой 200х50 Стандарт Промрукав - это металлический элемент для организации горизонтального разветвления кабельной трассы в перфорированных или глухих лотках. Изделие выполнено из оцинкованной стали, устойчиво к коррозии и подходит для промышленных условий. Артикул pr16.0438 соответствует серии Standard от бренда Промрукав.

Назначение и область применения

Т-образный ответвитель с крышкой 200х50 Стандарт Промрукав используется для создания ответвлений кабельных трасс под углом 90 градусов в горизонтальной плоскости. Подходит для установки в перфорированных и глухих лотках, где требуется вывести кабели в сторону - например, к оборудованию, щитам или точкам подключения. Применяется в промышленных объектах: на заводах, в цехах, на транспорте, в энергетике и логистических комплексах.

Технические характеристики

• Форма: Т-образный тройник (горизонтальное исполнение)
• Габариты: ширина 200 мм, высота 50 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина цинкового покрытия: 10–22 мкм - защищает от коррозии даже при механическом воздействии
• Покрытие: серое оцинкованное
• Исполнение: без соединительных разъёмов - требует фиксации болтами или заклёпками к основному лотку
• Огнестойкость: да - сохраняет целостность при повышенных температурах
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80 C до +150 C
• Комплектация: включает крышку для защиты внутреннего пространства

Совместимость и монтаж

Т-образный ответвитель с крышкой 200х50 Стандарт Промрукав совместим с лотками того же типа и размера - 200×50 мм. Монтаж выполняется путём приваривания, заклепывания или крепления саморезами к основному лотку. Для герметичности рекомендуется использовать уплотнители на стыках, особенно при использовании в условиях повышенной влажности. Крышка крепится на защёлки или винты - её можно легко снять для обслуживания кабелей. Обратите внимание: изделие не имеет встроенных зажимов или клемм - все кабели должны быть зафиксированы отдельно внутри лотка.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и работает в широком температурном диапазоне. Цинкование по методу Сендзимира гарантирует долговечную защиту от электрохимической коррозии. Климатическое исполнение УХЛ2 позволяет применять его в помещениях с контролируемым микроклиматом и под навесом - но не на открытом воздухе без защиты от осадков. Соответствие нормам ГОСТ и IEC не указано явно - при проектировании систем кабельных трасс проверьте соответствие проектным документам.

Преимущества

• Высокая прочность благодаря стальному корпусу - выдерживает нагрузки от кабелей и внешних ударов
• Защита от коррозии - цинковое покрытие не отслаивается и не теряет свойства при резке или сверлении
• Огнестойкость - снижает риск распространения огня в случае аварии
• Удобство обслуживания - съёмная крышка позволяет проводить диагностику и замену кабелей без демонтажа всего участка
• Подходит для экстремальных температур - от -80 C до +150 C

Ограничения применения

• Не предназначена для вертикальных ответвлений - только горизонтальные трассы
• Не является герметичным устройством - не подходит для мест с постоянным контактом с водой или агрессивными средами
• Требует дополнительной фиксации - не имеет встроенного механизма крепления к лотку
• Не совместим с лотками других размеров - нельзя использовать с 100×50 или 200×100
• Не рассчитана на частые открывания/закрывания - крышка не предназначена для ежедневного доступа

Примеры использования

• Разветвление силовой трассы от главного лотка к станку с ЧПУ
• Подключение датчиков и приводов вдоль конвейера через боковое ответвление
• Обход препятствий в технологическом коридоре - вывод кабеля к щиту управления
• Монтаж в холодильных камерах или сушильных установках - благодаря устойчивости к низким и высоким температурам

Практические советы

• Перед монтажом проверьте внутренний радиус 75 мм - он должен соответствовать минимальному радиусу изгиба используемых кабелей
• При работе в условиях влаги или химически активной среды дополнительно смажьте стыки между крышкой и корпусом силиконовым составом
• Не используйте этот ответвитель как опору для тяжёлых кабелей - масса должна равномерно распределяться по основному лотку
• При необходимости модификации (просверливание отверстий) используйте инструменты, не нарушающие целостность цинкового слоя - после работы обработайте места реза антикоррозийным спреем
• Запомните артикул pr16.0438 - это единственный вариант в линейке Промрукав с такими габаритами и огнестойкостью
