Ответвитель вертикальный с крышкой Стандарт 200х50 | PR16.0940 Промрукав Строитель

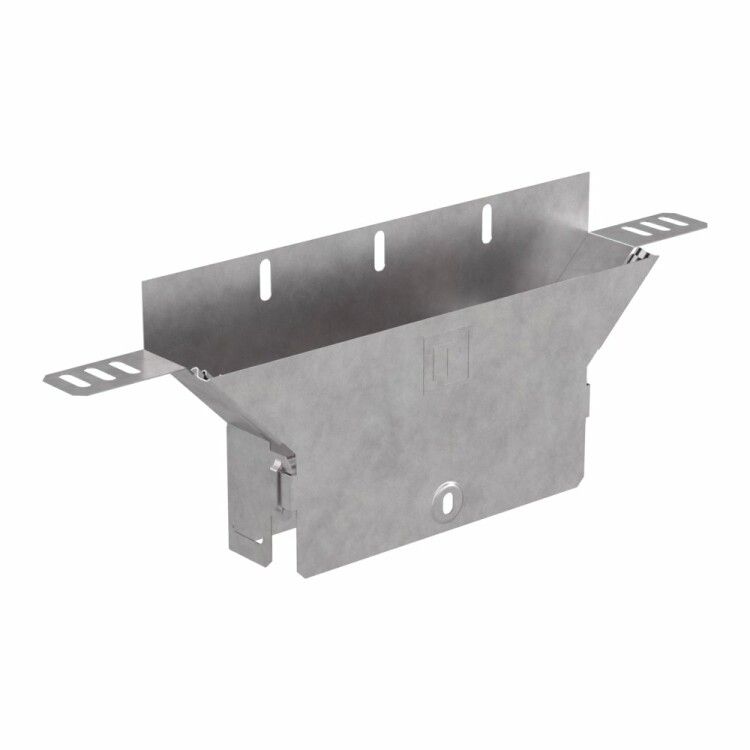

Ответвитель вертикальный с крышкой 200х50 Стандарт Промрукав - это стальная оцинкованная деталь для организации вертикального перехода кабельной трассы в системах металлических лотков. Артикул pr16.0940 предназначен для открытой установки в промышленных условиях, где требуется надежное и долговечное соединение горизонтальных участков кабеленесущей системы.

Назначение и область применения

Ответвитель вертикальный с крышкой 200х50 Стандарт Промрукав используется для создания вертикального ответвления от горизонтального металлического лотка. Он позволяет изменить направление кабельной трассы без перегибов и повреждений проводов. Подходит для установки в помещениях, под навесом и на улице - например, на заводах, в цехах, на трансформаторных подстанциях, в логистических комплексах.

Технические характеристики

• Габариты: ширина 200 мм, высота 50 мм - обеспечивает проход для нескольких кабелей без перегрузки.
• Материал: сталь оцинкованная по методу Сендзимира - прочная, устойчивая к механическим воздействиям.
• Толщина стенки: 0,7 мм - достаточна для жесткости, но сохраняет легкость монтажа.
• Покрытие: цинк толщиной 10–22 мкм - защищает от коррозии даже в агрессивной среде.
• Диапазон температур: от -60 C до +100 C - работает в суровых климатических условиях.
• Степень защиты IP00: не имеет герметичной защиты - применяется только в закрытых или защищенных зонах, где исключён контакт с водой и пылью.
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности.
• Цвет: серый - совпадает с цветовой гаммой большинства металлических лотков.
• Нормативный документ: ТУ 25.11.23-001-52715257-2019 - продукция выпускается по собственному техническому регламенту производителя.

Совместимость и монтаж

Ответвитель вертикальный с крышкой 200х50 Стандарт Промрукав совместим с любыми металлическими лотками того же типа и размера. Монтаж осуществляется открытым способом: крепится болтами или сваркой к основному лотку. Крышка фиксируется легко - её можно снять для доступа к кабелям без демонтажа всего устройства. Учитывайте посадочные размеры: внутренняя ширина лотка должна точно соответствовать 200 мм, чтобы избежать люфта и деформаций.

Безопасность и стандарты

Изделие выполнено из негорючего материала и соответствует требованиям пожарной безопасности. Несмотря на заявленную огнестойкость, степень защиты IP00 требует обязательного соблюдения условий эксплуатации: нельзя использовать в сырых местах, на открытом воздухе без защиты от осадков или там, где возможен попадание брызг воды. Для таких задач необходимо применять ответвители с более высокой степенью защиты.

Преимущества

• Высокая механическая прочность благодаря толщине стенки 0,7 мм и технологии оцинкования Сендзимира.
• Долгий срок службы - цинковое покрытие предотвращает коррозию даже при колебаниях температуры.
• Простота обслуживания: крышка снимается без инструментов, позволяя проверять и менять кабели без разборки всей трассы.
• Совместимость с широким спектром лотков Промрукав и аналогичных систем.

Ограничения применения

• Не предназначена для установки во влажных, подземных или наружных условиях без дополнительной защиты - IP00 не обеспечивает ни водонепроницаемость, ни пылезащиту.
• Не рекомендуется использовать в средах с химически активными парами или агрессивными жидкостями - хотя оцинковка устойчива, она не выдерживает постоянного контакта с кислотами или щелочами.
• Требуется точное соответствие размеров лотка: отклонение в ширине более +-2 мм может вызвать неплотное соединение и риск выпадения кабелей.

Примеры использования

• Переход с горизонтального лотка на этаж выше в производственном корпусе.
• Подключение питания к станкам, расположенным ниже уровня основной трассы.
• Обустройство распределительных шкафов, когда кабели должны опускаться вертикально от потолочного лотка.
• Электроснабжение конвейерных линий в пищевой или металлургической промышленности.

Практические советы

• Перед монтажом проверьте, что все кабели поместятся внутри ответвителя без перегиба радиуса менее 5×диаметра самого крупного кабеля.
• При использовании в холодных регионах (до -60 C) убедитесь, что кабели также рассчитаны на такие температуры - сам ответвитель выдерживает, но изоляция кабелей может стать хрупкой.
• Для удобства обслуживания оставляйте свободный доступ к крышке - не задвигайте устройство слишком глубоко в конструкцию.
• Артикул pr16.0940 - это часть серии “Стандарт” от Промрукав; если нужна модульная система, выбирайте другие элементы этой же серии для гарантированной совместимости.
