Ответвитель для лотка Т-образ. 55х400 R300 LESTA IEK CRT04-4-055-400

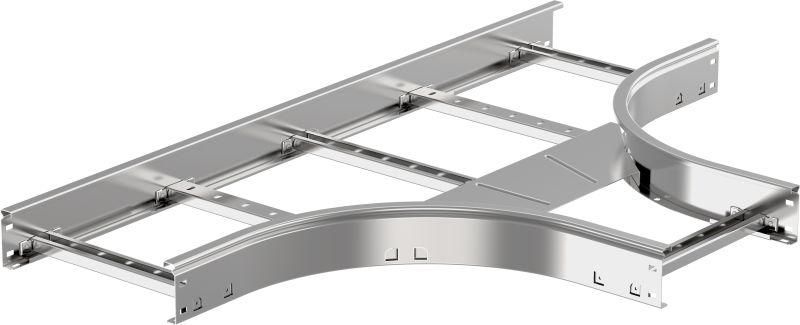

Разветвитель лестничный Т-образный 55×400 мм R300 от IEK (ИЭК), артикул crt04-4-055-400, предназначен для организации перехода кабельной трассы под прямым углом в лестничных каналах. Этот элемент из серии LESTA обеспечивает надёжное соединение двух каналов с сохранением целостности защиты проводов.

Назначение и область применения

Разветвитель лестничный Т-образный 55×400 мм R300 используется для создания T-образного ответвления в системе лестничного кабель-канала. Он позволяет направить кабели перпендикулярно основному ходу трассы, например, при выводе проводов к оборудованию на смежном этаже или боковой стене. Подходит для прокладки силовых и слаботочных сетей в жилых, офисных и промышленных зданиях.

Технические характеристики

• Материал: сталь - прочная и устойчивая к механическим нагрузкам основа;
• Габариты: ширина 400 мм, высота 55 мм - соответствует стандартным размерам лестничных каналов серии LESTA;
• Внутренний радиус: 300 мм - обеспечивает плавный изгиб кабелей без повреждения изоляции;
• Исполнение: с интегрированным соединителем - не требует дополнительных фиксирующих элементов при сборке;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - защищает от коррозии даже в условиях повышенной влажности;
• Цвет: серый - совпадает с цветом других компонентов серии LESTA для единообразия системы;
• Срок службы: до 20 лет - рассчитан на длительную эксплуатацию без замены.

Совместимость и монтаж

Разветвитель лестничный Т-образный 55×400 мм R300 совместим с лестничными каналами серии LESTA того же типаоразмера (высотой 55 мм). Интегрированный соединитель позволяет закрепить элемент одним движением - достаточно вставить его в торец основного канала и зафиксировать болтами через предварительно просверленные отверстия. Монтаж выполняется без сварки или специальных инструментов. Убедитесь, что внутренний диаметр канала соответствует 300 мм радиусу изгиба - это гарантирует безопасную прокладку кабелей без перегибов.

Безопасность и стандарты

Произведён в соответствии с требованиями к электроустановочному оборудованию для промышленного применения. Горячее цинкование по методу Сендзимира соответствует ГОСТ 14918 и обеспечивает долговечную антикоррозийную защиту. Элемент не содержит токсичных материалов и безопасен при эксплуатации в помещениях с людьми.

Преимущества

• Устраняет необходимость в дополнительных муфтах или адаптерах благодаря интегрированному соединителю;
• Оцинковка Сендзимира значительно увеличивает срок службы по сравнению с обычным холодным цинком;
• Плавный радиус 300 мм снижает риск повреждения кабелей при протяжке;
• Единый дизайн и цвет с другими деталями серии LESTA упрощают визуальный контроль и обслуживание трассы;
• Поддерживает быстрый монтаж - экономит время при прокладке крупных систем.

Ограничения применения

Не предназначена для использования вне лестничных кабель-каналов серии LESTA. Не рекомендуется применять в средах с постоянным воздействием открытого пламени, агрессивных химических паров или в условиях частых ударных нагрузок. Также не следует использовать для кабелей с минимальным допустимым радиусом изгиба менее 300 мм - это может вызвать повреждение изоляции.

Примеры использования

• Переход кабеля от вертикального стояка к распределительному щиту на соседней стене;
• Обводка трассы вокруг колонны или выступающей части стены в многоэтажном здании;
• Разветвление питания для освещения на каждом этаже лестничной клетки;
• Подключение сигнализационных и телеуправляемых линий от главного маршрута к устройствам на боковых площадках.

Практические советы

• Перед установкой проверьте соответствие внутреннего профиля канала и разветвителя - они должны плотно входить друг в друга без зазоров;
• При протяжке большого числа кабелей используйте смазку для кабелей - это снизит усилие и предотвратит abrasion;
• Не затягивайте болты слишком сильно - это может деформировать оцинкованную поверхность и нарушить герметичность соединения;
• Для удобства обслуживания пометьте участки трассы рядом с этим элементом - он часто становится точкой доступа для диагностики.
