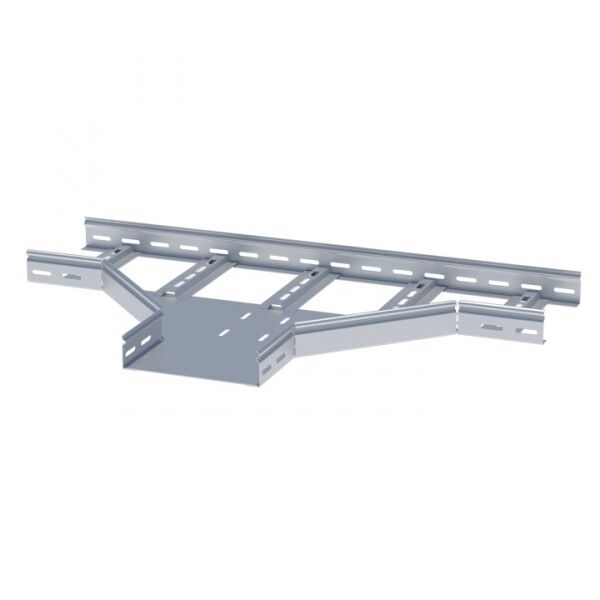

Ответвитель T-образ. лестничный 80х300мм | tlt80300 EKF

Ответвитель Т-образный лестничный 80х300мм от EKF - элемент кабельной трассы для организации перпендикулярных ответвлений в лестничных лотках. Артикул tlt80300 совместим с системой EKF-Line и предназначен для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Ответвитель Т-образный лестничный 80х300мм используется для создания Т-образных переходов в кабельной трассе из лестничных лотков. Он позволяет изменить направление трассы на 90°, обеспечивая доступ к оборудованию, распределительным щитам или другим точкам подключения. Подходит для установки в цехах, офисах, жилых комплексах, на транспорте и других местах, где требуется гибкая организация кабельных путей.

Технические характеристики

• Размеры: высота 80 мм, ширина 300 мм, внутренний радиус поворота 300 мм
• Материал: сталь с цинковым покрытием - устойчивость к коррозии и механическим воздействиям
• Толщина стенки: 1,2 мм - обеспечивает достаточную жесткость при нагрузке
• Тип ступени: перфорированный профиль - легкий доступ к кабелям и возможность фиксации хомутиками
• Тип бокового профиля: открытый - упрощает укладку и контроль за состоянием проводов
• Исполнение: с соединительным разъемом в комплекте - исключает необходимость докупать крепления
• Симметричное исполнение: да - можно использовать в любом направлении без ориентации
• Цвет: серый - соответствует цветовой гамме системы EKF-Line
• Гарантия: 36 месяцев

Совместимость и монтаж

Ответвитель Т-образный лестничный 80х300мм совместим с лестничными лотками EKF-Line того же размера (300×80 мм). Монтаж выполняется с помощью предустановленного соединительного разъема - достаточно выровнять элементы и зафиксировать болтами. Нет необходимости в сварке или дополнительных крепежах. Учитывайте, что радиус изгиба 300 мм требует соблюдения минимального радиуса прокладки кабелей - не менее 5–7 диаметров кабеля для избежания повреждения изоляции.

Безопасность и стандарты

Элемент изготовлен в соответствии с требованиями к металлическим кабельным системам. Цинковое покрытие соответствует ГОСТ 14918 - обеспечивает антикоррозийную защиту в помещениях с нормальной влажностью. Применяется в зонах без постоянного контакта с агрессивными средами. Для работы во взрывоопасных зонах требуется дополнительная сертификация - данный ответвитель не предназначен для таких условий.

Преимущества

• Удобная сборка благодаря готовому соединительному разъему - экономит время на монтаже
• Высокая механическая прочность - выдерживает нагрузки от заполненных кабелей и внешних воздействий
• Легкий доступ к кабелям через перфорацию - упрощает диагностику и модификацию трассы
• Симметричная форма - одинаково эффективен в любых направлениях установки
• Цинкование - продлевает срок службы даже в условиях повышенной влажности

Ограничения применения

• Не рекомендуется для использования в агрессивных средах (например, химических производствах, морских портах)
• Не подходит для кабелей с наружным диаметром более 30–35 мм - возможны трудности с укладкой и изгибом
• Не является герметичным изделием - не применяется там, где нужна защита IP54 и выше
• Крышка для защиты кабелей продается отдельно - при необходимости закрытого исполнения её следует заказывать дополнительно

Примеры использования

• Подключение кабелей от этажных щитов к оборудованию на стенах в многоэтажном здании
• Обход колонн и трубопроводов в производственных цехах
• Разводка сигналов управления между станками на конвейере
• Прокладка слаботочных сетей (LAN, CCTV) в офисных помещениях с высокой плотностью кабелей

Практические советы

• Проверьте посадочные размеры лотка перед покупкой - ответвитель tlt80300 рассчитан именно на 300×80 мм
• При большом количестве кабелей используйте крышки (продаются отдельно) - снижает риск повреждения и улучшает эстетику
• Не затягивайте крепеж слишком сильно - это может деформировать перфорированную ступень
• Для длительной эксплуатации в сырых помещениях периодически проверяйте целостность цинкового покрытия
• При замене участка трассы - сохраните оригинальный ответвитель EKF-Line, чтобы не нарушать совместимость системы
