Ответвитель для лотка Т-образ. 80х500 R300 LESTA IEK CRT04-4-080-500

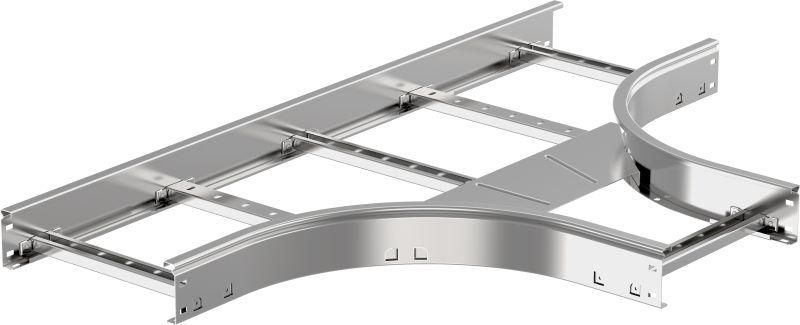

Разветвитель лестничный Т-образный 80х500мм R300 от IEK (ИЭК) - металлический элемент кабельной трассы серии LESTA, предназначенный для создания Т-образного ответвления в лестничном лотке. Артикул crt04-4-080-500 обеспечивает надёжную прокладку кабелей на объектах с высокой плотностью проводки.

Назначение и область применения

Разветвитель лестничный Т-образный 80х500мм R300 используется для изменения направления кабельной трассы - когда основная линия должна ответвляться под углом 90°, образуя Т-образную конфигурацию. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, офисах, жилых комплексах и на транспорте. Применяется там, где требуется организовать распределение кабелей без перепада уровня или установки дополнительных опор.

Технические характеристики

• Внутренний радиус: 300 мм - позволяет прокладывать кабели с минимальным изгибом, исключая повреждение изоляции;
• Ширина: 500 мм - соответствует стандартному шагу лестничных лотков, обеспечивая совместимость с большинством систем;
• Высота: 80 мм - определяет глубину канала, достаточную для укладки до 20–30 кабелей среднего сечения;
• Материал: сталь - прочная и долговечная основа, выдерживающая механические нагрузки;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - устойчивость к коррозии даже во влажных и агрессивных средах;
• Исполнение: с интегрированным соединителем - упрощает сборку, исключает необходимость в дополнительных болтах или зажимах;
• Цвет: светло-серый - соответствует цветовой гамме всей серии LESTA, обеспечивает единый внешний вид системы.

Совместимость и монтаж

Разветвитель лестничный Т-образный 80х500мм R300 совместим с лестничными лотками IEK серии LESTA аналогичной ширины (500 мм) и высоты (80 мм). Интегрированный соединитель позволяет закрепить элемент одним движением - достаточно защёлкнуть его с основным участком трассы. Монтаж выполняется без сварки: фиксируется саморезами или болтовыми соединениями по боковым стенкам. Установка возможна как на вертикальных, так и на горизонтальных участках трассы. Крышка продается отдельно - её необходимо заказывать дополнительно (артикул крышки указывается в документации IEK).

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и международными нормами для кабельных систем. Оцинковка по методу Сендзимира гарантирует соответствие классу защиты от коррозии C4 (по ISO 12944). Конструкция не содержит острых кромок, снижает риск травматизма при обслуживании.

Преимущества

• Уменьшает количество точек соединений - интегрированный соединитель экономит время монтажа;
• Горячее цинкование увеличивает срок службы в условиях повышенной влажности или химической активности;
• Чёткая геометрия с радиусом 300 мм предотвращает перегиб кабелей, особенно важна для чувствительных сетей связи;
• Легко комбинируется с другими элементами серии LESTA - система остаётся унифицированной.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков - хотя оцинковка устойчива, открытые контакты могут подвергаться воздействию воды;
• Не рекомендуется применять в местах с постоянными ударными нагрузками - например, рядом с работающими механизмами без кожуха;
• Требуется обязательная установка крышки - без неё теряется защита от пыли и случайного доступа к кабелям;
• Подходит только для лотков шириной 500 мм - несовместим с более узкими или широкими моделями других серий.

Примеры использования

• Обустройство кабельной трассы в многоэтажном жилом доме - переход от главного стояка к этажным щитам;
• Прокладка кабелей на производстве - организация ответвления к станкам, конвейерам или автоматическим линиям;
• Аудитории и лаборатории - равномерное распределение питания и сети Ethernet от одного основного маршрута;
• Железнодорожные вокзалы и метрополитены - компактное решение для ограниченных пространств.

Практические советы

• Перед монтажом проверьте внутреннюю ширину основного лотка - она должна точно соответствовать 500 мм; если есть люфт, используйте уплотнители;
• Запаситесь крышкой заранее - она не всегда есть в наличии на складе;
• При прокладке многожильных кабелей соблюдайте радиус изгиба минимум 300 мм - это сохраняет целостность проводников;
• Для длительной эксплуатации в сырых помещениях периодически осматривайте места соединений - даже оцинковка требует контроля;
• Не забывайте про маркировку кабелей перед входом в разветвитель - удобнее ориентироваться при обслуживании.
