Ответвитель для лотка Т-образ. горизонт. DL 200х80 гор. оцинк DKC 36252HDZ ДКС

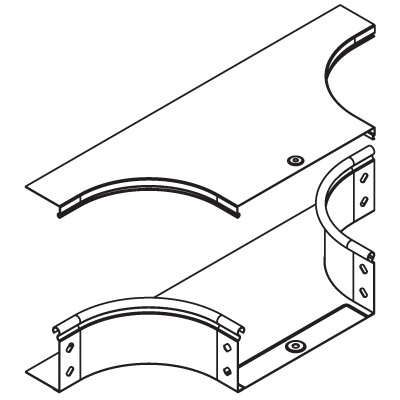

Ответвитель для лотка Т-образный горизонтальный DL 200х80 горячеоцинкованный от DKC предназначен для организации горизонтального ответвления кабельного лотка на 90 градусов. Этот соединительный элемент обеспечивает надежное и безопасное изменение направления трассы в распределительных системах, особенно там, где важна долговечность и устойчивость к коррозии. Артикул 36252hdz соответствует серийному решению DKC для промышленной автоматизации.

Назначение и область применения

Ответвитель для лотка Т-образный горизонтальный DL 200х80 горячеоцинкованный используется для создания T-образного перехода между основным и боковым кабельными лотками. Подходит для прокладки силовых, контрольных и слаботочных кабелей в условиях повышенной влажности, запыленности или агрессивной среды. Применяется в промышленных объектах: на заводах, в энергообъектах, на транспорте, в логистических комплексах и других местах, где требуется жесткая и долговечная кабельная трасса.

Технические характеристики

• Тип: T-образный ответвитель - позволяет отвести кабели перпендикулярно основной трассе
• Размеры: ширина ответвления 200 мм, высота 80 мм - совместим с лотками аналогичных габаритов
• Материал: сталь с толщиной стенки 0,8 мм - обеспечивает достаточную механическую прочность
• Покрытие: горячее цинкование - защищает от коррозии даже при повреждении поверхности
• Внутренний радиус изгиба: 100 мм - гарантирует сохранение целостности кабелей при прокладке
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40C до +40C, допускает повышенную влажность
• Цвет: светло-серый - соответствует цветовой гамме большинства металлических кабельных систем

Совместимость и монтаж

Ответвитель для лотка Т-образный горизонтальный DL 200х80 горячеоцинкованный совместим с лотками того же типа и размера (200×80 мм) от производителей, использующих стандартизированные профили. Монтируется с помощью болтовых соединений или заклепок - фиксируется к основному и боковому лоткам. Для герметичности рекомендуется использовать уплотнители, если система требует защиты от пыли/влаги. Не требует сварки - сборка выполняется вручную с использованием стандартного инструмента.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем в промышленном электрооборудовании. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C3–C4 по ISO 12944. Ответвитель не содержит токсичных материалов и не выделяет вредных веществ при нагреве.

Преимущества

• Горячее цинкование значительно увеличивает срок службы по сравнению с холодным цинком или окраской
• Жесткая конструкция предотвращает деформацию под нагрузкой от кабелей
• Светло-серый цвет легко сочетается с другими элементами системы DKC
• Внутренний радиус 100 мм исключает перегиб кабелей, снижает риск повреждения изоляции
• Поддерживает работу в широком температурном диапазоне - подходит для холодных и влажных помещений

Ограничения применения

• Не предназначена для вертикальных ответвлений - только горизонтальные T-соединения
• Не подходит для кабелей с внешним диаметром более 80% от внутренней высоты лотка (т.е. >64 мм)
• Не является герметичным элементом - при необходимости IP65/IP67 следует применять дополнительные крышки и уплотнители
• Не рекомендуется для установки в зонах с постоянным воздействием открытого пламени или химически активных паров

Примеры использования

• Переход от главного кабельного лотка к пульту управления на производстве
• Разводка сигналов от конвейера к распределительному щиту
• Обеспечение доступа к оборудованию через боковое ответвление в технологическом корпусе
• Прокладка кабелей в цехах с частыми мойками - благодаря цинкованию не ржавеет

Практические советы

• Проверьте посадочные размеры лотка перед заказом - ширина 200 мм и высота 80 мм должны точно совпадать
• При монтаже используйте антивибрационные прокладки, чтобы минимизировать шум и износ
• Для длинных трасс с большим количеством ответвителей рассчитывайте суммарную нагрузку на опоры - сталь 0,8 мм имеет предел по весу
• Артикул 36252hdz от DKC можно комбинировать с другими элементами серии - все компоненты имеют одинаковые стандартные отверстия
• Храните изделие в сухом месте до монтажа - хотя покрытие устойчиво, длительный контакт с водой может вызвать белые пятна (циновый налет), не влияющие на функциональность
