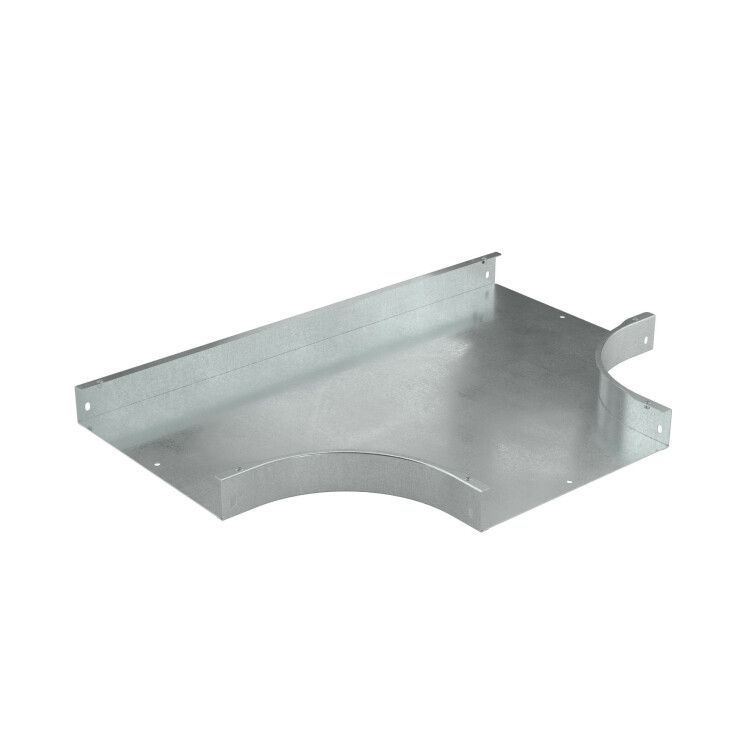

Ответвитель DPT Т-образный горизонтальный 100х35 в комплекте с крепежными элементами и соединительными пластинами, необходимымидля монтажа - STS3510K ДКС

Ответвитель DPT Т-образный горизонтальный 100х35 от DKC (ДКС) с артикулом sts3510k предназначен для создания горизонтального Т-образного ответвления кабельной трассы в системах кабельных лотков. Комплектуется всем необходимым крепежом и соединительными пластинами, что ускоряет монтаж и обеспечивает герметичность соединений.

Назначение и область применения

Ответвитель DPT Т-образный горизонтальный 100х35 используется для изменения направления кабельной трассы под углом 90° в одной горизонтальной плоскости - например, когда основной лоток необходимо ответвить в сторону к оборудованию, распределительному щиту или другому участку системы. Подходит для прокладки силовых, сигнальных и управляющих кабелей на объектах промышленного, коммерческого и инфраструктурного назначения.

Технические характеристики

• Тип изделия: Т-образный ответвитель
• Конструкция: Горизонтальный тройник
• Размеры лотка: ширина 100 мм, высота 35 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 150 мм
• Покрытие: цинкование по методу Сендзимира - равномерное, плотное, с повышенной адгезией
• Цвет: серый
• Огнестойкость: соответствует требованиям к негорючим материалам
• Исполнение: в комплекте с крепежом и соединительными пластинами

Совместимость и монтаж

Ответвитель DPT Т-образный горизонтальный 100х35 совместим с другими элементами серии S5 Combitech Сендзимир того же размера (100×35 мм). Для сборки требуется только фиксация к основному лотку с помощью входящих в комплект соединительных пластин и саморезов. Монтаж выполняется без сварки - достаточно выровнять поверхности и затянуть болты до упора. Учитывайте внутренний радиус 150 мм - он определяет минимальный допустимый радиус изгиба кабелей внутри лотка.

Безопасность и стандарты

Ответвитель соответствует требованиям к огнестойкости материалов, применяемых в кабельных системах. Цинкование по методу Сендзимира обеспечивает долговечную защиту от коррозии даже в условиях повышенной влажности и агрессивной среды. Серия S5 Combitech прошла испытания на механическую прочность и соответствие ГОСТ Р 50571.15-97 для кабельных путей.

Преимущества

• Готовый комплект - не нужно докупать крепеж и переходники
• Оцинковка по методу Сендзимира гарантирует срок службы более 25 лет без потери целостности покрытия
• Жесткая конструкция сохраняет форму при нагрузках и вибрациях
• Удобство сборки за счет точного соответствия геометрии других элементов серии S5 Combitech
• Поддерживает нормированную плотность заполнения кабелями благодаря внутреннему радиусу 150 мм

Ограничения применения

• Не предназначен для вертикальных ответвлений - только для горизонтальных трасс
• Не рекомендуется использовать в местах постоянного контакта с открытым огнем или высокотемпературным оборудованием (более +100 C)
• Не следует применять в качестве самостоятельного несущего элемента - требует жесткой фиксации к основному лотку
• Не совместим с лотками другой серии или размера (например, 150×40 мм)

Примеры использования

• Отвод трассы от главного кабельного канала к станку на производстве
• Переход от одного технологического участка к другому в цехе с ограниченным пространством
• Обеспечение доступа к распределительному щиту через боковой ответвление в автоматизированных системах управления
• Прокладка кабелей в логистических комплексах и складских помещениях с многоуровневыми трассами

Практические советы

• Перед установкой проверьте, чтобы все части комплекта были на месте - особенно соединительные пластины и саморезы
• Затяжка крепежа должна быть равномерной - перетяжка деформирует металл, недотяжка снижает контактную надежность
• При прокладке кабелей соблюдайте минимальный радиус изгиба 150 мм - это предотвращает повреждение изоляции
• Если система работает в условиях частой влажности или химической агрессии - дополнительно контролируйте состояние цинкового слоя каждые 2–3 года
• Ответвитель DPT Т-образный горизонтальный 100х35 от DKC легко заменяется при необходимости модернизации - просто открутите крепеж и установите новый аналог
