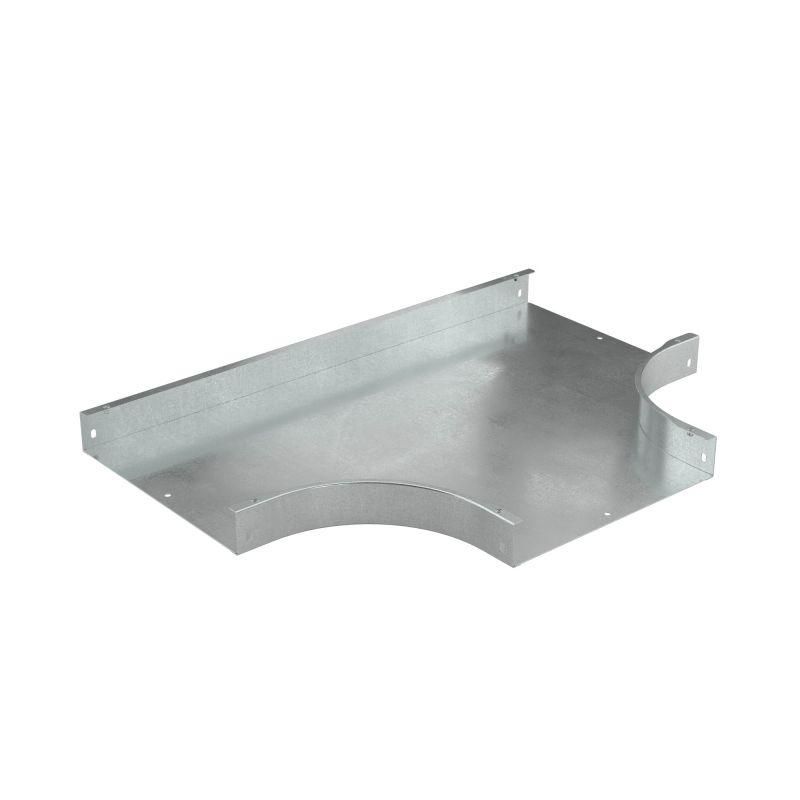

Ответвитель DPT Т-образный горизонтальный 400х35 в комплекте с крепежными элементами и соединительными пластинами, необходимымидля монтажа - STS3540K ДКС

Ответвитель DPT Т-образный горизонтальный 400х35 от DKC (ДКС) с артикулом sts3540k предназначен для создания горизонтального Т-образного ответвления в кабельной трассе. Комплектуется крепежом и соединительными пластинами, что упрощает установку и обеспечивает герметичное соединение с основным лотком. Продукт из серий S5 Combitech подходит для прокладки силовых и слаботочных кабелей в промышленных условиях.

Назначение и область применения

Ответвитель DPT Т-образный горизонтальный 400х35 используется для изменения направления кабельной трассы под углом 90° в горизонтальной плоскости - то есть когда основной лоток продолжается прямо, а боковой отвод идёт перпендикулярно. Подходит для систем, где требуется распределить кабели между несколькими участками оборудования: например, на конвейерах, в цехах, серверных помещениях, на энергообъектах. Применяется там, где важна сохранность трассы и удобство доступа к кабелям.

Технические характеристики

• Тип изделия: Т-образный ответвитель
• Конструкция: Горизонтальный тройник
• Размеры: ширина 400 мм, высота 35 мм
• Толщина материала: 0,8 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Внутренний радиус изгиба: 150 мм
• Покрытие: оцинкованное, равномерное, с высокой адгезией
• Цвет: серый
• Огнестойкость: да
• Исполнение: с комплектом соединительных пластин и крепежа

Совместимость и монтаж

Ответвитель DPT Т-образный горизонтальный 400х35 совместим с другими элементами серии S5 Combitech того же размера (400×35 мм). Для монтажа используются входящие в комплект соединительные пластины - они обеспечивают жёсткую и электрически замкнутую связь с основным лотком. Крепление выполняется саморезами или болтами через предварительно просверленные отверстия. Установка возможна как на стену, так и на потолок, с использованием соответствующих кронштейнов. Не требует сварки - сборка осуществляется механически.

Безопасность и стандарты

Ответвитель выполнен из оцинкованной стали с огнестойкостью, что соответствует требованиям к кабельным системам в зонах повышенной пожарной опасности. Метод оцинковки Сендзимира гарантирует долговечную защиту от коррозии даже в агрессивных средах. Соответствует нормам ГОСТ Р 50571 и рекомендациям IEC 61537 для кабельных лотков в промышленных объектах.

Преимущества

• Готовый комплект - не нужно докупать крепёж и пластины, всё включено
• Оцинковка по Сендзимиру обеспечивает более плотное и прочное покрытие, чем обычное гальваническое
• Огнестойкость позволяет использовать в местах с риском возгорания
• Удобный внутренний радиус 150 мм снижает нагрузку на кабели при прокладке
• Серый цвет не выделяется на фоне других элементов системы

Ограничения применения

• Не предназначена для вертикальных ответвлений - только для горизонтальных поворотов
• Подходит только для лотков шириной 400 мм и высотой 35 мм; несовместим с другими размерами
• Не рекомендуется для постоянного контакта с химически активными жидкостями (например, кислотами, щелочами)
• Не является водонепроницаемым - не используйте в открытых наружных сетях без дополнительной защиты

Примеры использования

• Отвод кабелей от главной трассы к станкам на производстве
• Распределение питания между секциями конвейерной линии
• Переход от одного технологического корпуса к другому внутри цеха
• Обустройство кабельных путей в распределительных пунктах и АРМ

Практические советы

• Проверьте перед монтажом, чтобы внутренняя ширина основного лотка точно совпадала с 400 мм - допуск до +-1 мм допустим, больше - возможен люфт
• Закручивайте крепёж равномерно, не переусердствуйте - оцинкованная сталь легко деформируется
• Если трасса проходит в сыром помещении, дополнительно смажьте места соединения антикоррозийной смазкой
• При прокладке кабелей соблюдайте минимальный радиус изгиба - он не должен быть меньше 150 мм, указанного в спецификации
• Ответвитель DPT Т-образный горизонтальный 400х35 лучше всего применять в комплексе с другими элементами серии S5 Combitech - это гарантирует единый уровень качества и совместимость всех соединений
